Розрахунок точки роси при утепленні будинку зсередини, підрахунок і знаходження своїми руками

Щоб в будинку було сухо і тепло при виконанні теплоізоляційних робіт важливо правильно визначити точку роси. Якщо спочатку розрахунок виконаний неправильно, стіни почнуть мокнути, з'являться сліди конденсату. Причому помилка стане помітною лише через кілька років. Виправити щось буде вкрай складно, а тому всі роботи доведеться виконувати наново.

Що таке точка роси?

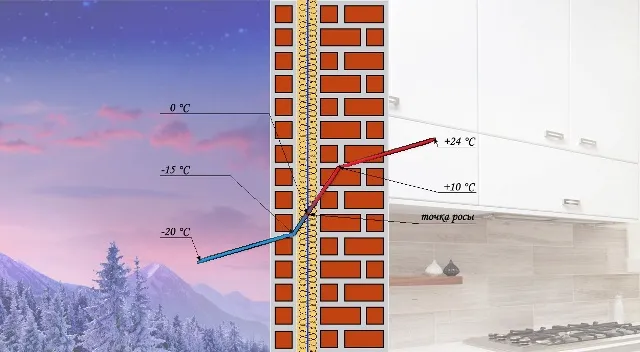

Це параметр, який чисельно дорівнює температурі, при якій з охолодженого повітря починає конденсуватися водяна пара, перетворюючись в росу. Його значення може змінюватися по товщині стіни при температурних коливаннях всередині і зовні будівлі. Якщо всередині температура підтримується на одному рівні, а на вулиці почне холоднішати, точка роси почне зміщуватися ближче до внутрішньої стіни.

На значення температури, при якому починає конденсуватися пар, впливають температура і вологість повітря. Так, при температурі повітря + 20 ° С і вологості 50% роса буде випадати на поверхні, охолодженої до +12,9 ° С. Щоб це перевірити досить внести в приміщення предмет, охолоджений нижче + 12,9С. На ньому обов'язково з'явиться конденсат. Якщо ж, навпаки, відкрити холодильник, в нього почне надходити тепле повітря, з якого випаде роса. Зовні це буде схоже на туман, що виходить з холодильника.

У стіні будинку також є місце, в якому буде конденсуватися пар, якщо на вулиці буде дуже холодно. При недостатній товщині стіни і охолодженні її поверхні до певного рівня, роса почне виступати всередині кімнати. Як підсумок, стіна буде постійно мокнути і незабаром покриється цвіллю.

Саме тому при утепленні слід обов'язково виконати розрахунок точки роси, врахувавши найбільші і найменші значення вологості і температури як всередині, так і зовні. Це дозволить дізнатися, як вона буде зміщуватися в просторі при зміні температури і вологості. Спираючись на отримані значення, можна буде розрахувати мінімальну товщину стін, при яких всередині будинку будуть комфортні умови.

Як знайти шукане місце?

В якому саме місці буде конденсуватися пар, багато в чому залежить від місця розташування утеплювача. Особливо це важливо, якщо утеплення було виконано зсередини.

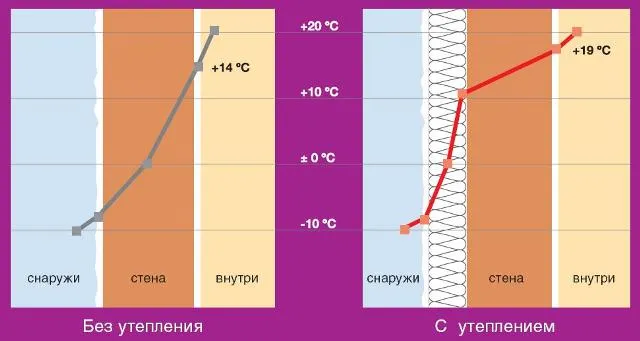

неутеплений будинок

Положення точки роси буде прямо залежати від погодних умов. При відсутності значних температурних коливань зовнішнього повітря утворення конденсату буде відбуватися ближче до зовнішньої поверхні стіни. Всередині будівлі при цьому буде досить комфортно.

У разі різкого похолодання, шукане місце почне повільно зміщуватися всередину. Це може привести до поступового насичення внутрішніх приміщень конденсатом і намокання стін.

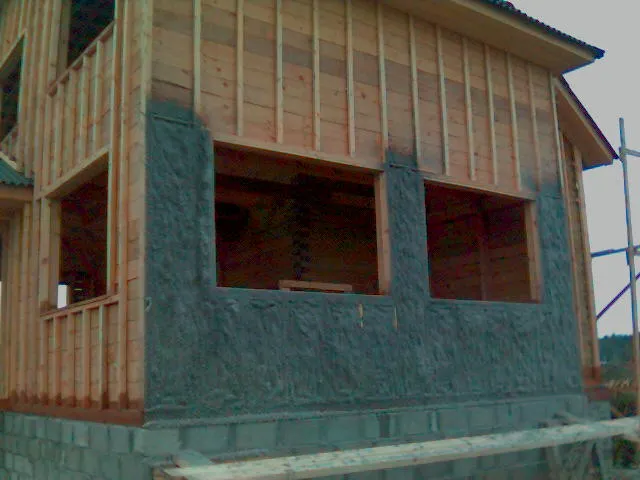

Зовнішнє утеплення

В цьому випадку слід грамотно підходити до вибору теплоізоляційного матеріалу і його товщини, щоб виключити намокання стін. Якщо теплоізоляція стін зовні виконана правильно, точка роси буде знаходитися всередині утеплювача.

Якщо технологія монтажу порушена або товщина теплоізоляційного матеріалу недостатня, то зменшити тепловтрати буде вкрай складно.

При посиленні морозу всередині будівлі може підвищуватися вологість. Можливо також намокання стін.

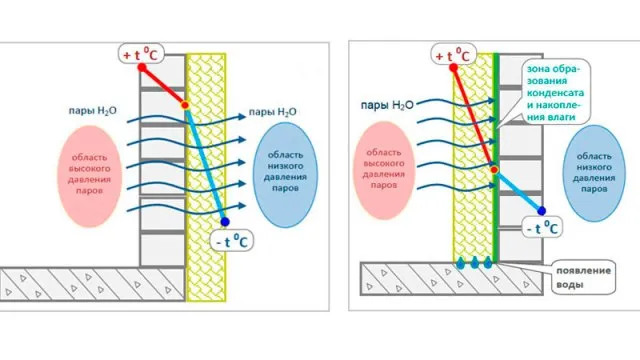

внутрішнє утеплення

Шукане місце при утепленні зсередини буде розташовуватися між серединою стіни і утеплювачем. Це не кращий варіант, так як при підвищеній вологості і різкому зниженні температури повітря конденсат почне утворюватися в місці стику утеплювача і стіни.

Як наслідок, може початися руйнування утепленій поверхні і теплоізоляційного матеріалу. Такий варіант при підвищеній вологості можливий лише в разі монтажу системи опалення, здатної підтримувати температуру у всьому будинку на одному рівні.

Якщо ж при виконанні теплоізоляційних робіт зсередини кліматичні особливості конкретного регіону не були враховані, усунути виниклі проблеми буде вкрай складно. Єдино можливим виходом з такої ситуації буде повторне утеплення стін. Варто зазначити, що внутрішнє утеплення, на думку фахівців, значно поступається зовнішньому.

виконуємо розрахунок

При визначенні необхідного значення слід врахувати відразу кілька факторів:

• температуру всередині і зовні будинку;
• вологість повітря.

Температура і відносна вологість

Значення залежить від місця розташування будівлі. У більшості випадків мова буде йти про 20 - 22 ° C. Тим, хто проживає в районах, де п'ятиденка найбільш холодна, тобто буває -31 ° C і нижче, вказане значення становитиме 21-23 ° C.

Допустиме значення дещо відрізняється. Для холодних регіонів воно складе 20 - 24 ° C. Для середньої смуги температурний діапазон розшириться до 18 - 24 ° C. Коли виконується розрахунок, зазвичай береться в першому випадку 20 ° C, у другому - 22 ° C.

Допустимий показник відносної вологості коливається в межах 35- 60%. Для розрахунків можна взяти 50-55%.

Шукаємо табличне значення

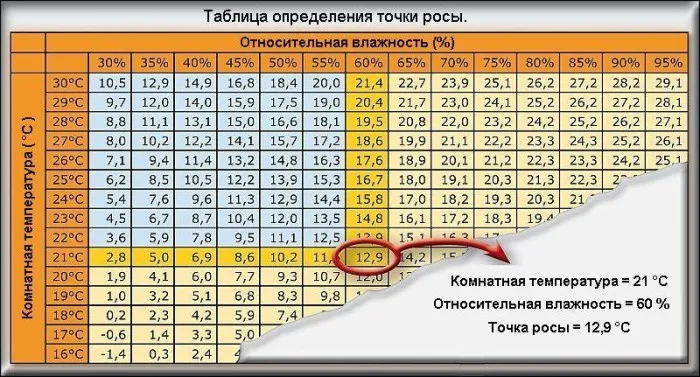

Щоб знайти шукане значення, варто скористатися спеціальною таблицею, в якій значення конденсації представлено в залежності від температури і вологості. Для цього, визначившись з температурою і вологістю, можна знайти шукане значення в місці їх перетину. Так, якщо вологість прийнята рівною 55%, а температура 21 ° C, точка роси дорівнює 11,6 ° C. Це означає, що там, де стіна охолоне до 11,6 ° C, випаде конденсат.

Точне значення

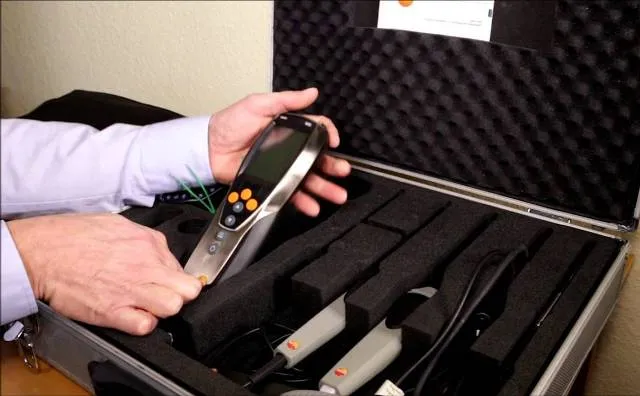

Щоб отримати більш точну цифру можна визначити значення конденсації за реальними даними. Для цього слід обзавестися такими інструментами:

• звичайним термометром;
• гигрометром;
• безконтактним термометром. При його відсутності можна скористатися звичайним.

Пошук значення варто почати з вимірювання температури повітря на відстані 60 см від поверхні підлоги. Більший відступ від поверхні підлоги призведе до отримання некоректних даних. Заміри в цьому випадку часто проводять, поклавши термометр на стіл.

Після цього виконується завмер вологості в приміщенні за допомогою гігрометра. Зробити це слід в тому ж місці, де замерялась температура. Пошук значення конденсації проводиться в тій же послідовності, як описано вище.

А чи потрібно утеплення?

Іноді буває складно визначитися, наскільки необхідні теплоізоляційні роботи. Перш ніж приступити до утеплення стін, варто за допомогою спеціального безконтактного термометра знайти температуру поверхні, розташовану на відстані приблизно 60 см від площини підлоги.

При відсутності такого вимірювального інструмента, можна скористатися звичайним термометром. Для цього градусник треба обернути тонкою ганчіркою і покласти на поверхню, температуру якої належить дізнатися. Через чверть години можна буде зняти показання.

Тепер належить порівняти табличне значення конденсації і температуру поверхні. Якщо різниця буде більше 4 градусів, можна сміливо стверджувати, що в приміщенні підвищена вологість, а точка роси знаходиться всередині.

Самостійно впоратися з проблемою буде вкрай складно. Бажано звернутися за допомогою до фахівців, які зможуть правильно виконати розрахунок оптимальної товщини теплоізоляційного матеріалу і його характеристик.

Визначаємо місце конденсації

Для того щоб виконати розрахунок необхідно знати:

• коефіцієнти теплового опору стіни і утеплювача, λ1 і λ2, Вт / (м • К);
• товщину стіни і утеплювача, h1 і h2. м;
• температуру повітря всередині будинку, t1, ° С;
• вологість повітря, %;
• точку роси, ° С;
• температуру за межами будівлі, t2, ° С.

Перш ніж приступити до розрахунку, приймемо, що по товщині всіх верств зміна температури буде лінійним. Необхідно знайти температуру в місці зіткнення стіни і утеплювача. Після цього треба буде побудувати графік, що відображає зміну температури по товщині стіни. Побудований графік допоможе знайти потрібну точку.

Для цього слід визначити ставлення значення теплового опору стіни і утеплювача. Скориставшись спеціальною формулою, можна буде знайти температуру на кордоні шару. Знаючи температуру з одного і з іншого боку шару, не важко побудувати лінійний графік. По ньому можна буде відстежити зміну температури в по всій товщині стіни, щоб зрозуміти, в якому саме місці буде утворюватися конденсат.

приклад розрахунку

Щоб виконати розрахунок, приймемо, що у нас є залізобетонна стіна h1 = 36 см, утеплена пінопластом товщиною h2 = 10 см. У залізобетону коефіцієнт теплового опору дорівнює λ1 = 1,7 Вт / СМК. Для пінопласту цей показник λ2 = 0,04 Вт / СМК. Всередині будинку температура t1 = 20 ° C., за його межами - t2 = -10 градусів. Вологість повітря всередині і зовні приймемо однаковою - 50%. По таблиці значення конденсації складе 9,3 градуса.

Щоб знайти тепловий опір стіни і утеплювача необхідно знайти відношення їх товщини і коефіцієнта теплового опору h / λ. Отримуємо для стіни h1 / λ1 = 0,36 / 1,7 = 0,21 Вт / м²К, утеплювача h2 / λ2 0,1 / 0,04 = 2,5 Вт / м²К.

Далі визначаємо відношення теплового опору стіни і пінопласту n = 0,21 / 2,5 = 0,084. Врахувавши знайдене значення, можна знайти перепад температур в такий спосіб: Т = t1-t2n = 20 - (- 10) 0,084 = 2,52 град.

Звідси, на кордоні шару температура буде t1-Т = 20-2,52 = 17,48 град.

Щоб знайти, де буде знаходитися шукане місце, слід побудувати приблизний графік, що характеризує перепад температури по товщині стіни, провівши пряму через дві точки. У тому місці, де температура буде 9,3 градуса, і буде утворюватися конденсат.

Аналізуючи отриманий графік, важливо зрозуміти, чи буде місце освіти конденсації перебувати в утеплювачі чи ні. У такому випадку навіть при значному погіршенні погодних умов вдасться уникнути небажаного зволоження стіни. Якщо ж вона виявиться за межами шару теплоізоляційного матеріалу, значить, саме час задуматися про достатність товщини утеплювача.

Якщо в даний момент поліпшити теплоізоляцію стін не представляється можливим, то єдиним виходом може стати обігрів приміщення. Нагріваючи повітря зсередини, можна буде змістити точку конденсації в напрямку вулиці. Як наслідок, всередині будівлі буде знаходитися набагато комфортніше.
