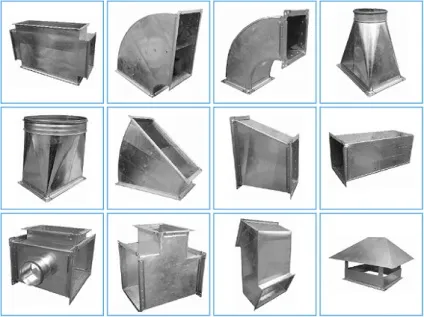

Розрахунок площі повітропроводів різної форми і фасонних виробів
Продуктивність системи вентиляції безпосередньо залежить від правильності її проектування. Найважливішу роль в цьому відіграє правильний розрахунок площі повітропроводів. Від нього залежить:
- Безперешкодний рух повітряного потоку в потрібних обсягах, його швидкість;
- Герметичність системи;
- Рівень шуму;
- Витрата електроенергії.
Для того щоб дізнатися всі потрібні значення, можна звернутися у відповідну компанію або ж скористатися спеціальними програмами (їх можна легко відшукати в інтернеті). Однак, при необхідності, знайти всі необхідні параметри можливо і самостійно. Для цього існують формули.
Використання їх досить просто. Вам також досить вписати параметри замість відповідних букв і знайти результат. Формули допоможуть вам відшукати точні значення, з урахуванням всіх індивідуальних чинників. Зазвичай вони застосовуються при інженерних роботах з проектування системи вентиляції.
Як знайти вірні значення
Для того щоб зробити розрахунок площі перерізу нам буде потрібно інформація:
- Про мінімально необхідному повітряному потоці;
- Про гранично можливої швидкості повітряного потоку.
Для чого потрібен правильний розрахунок площі:
- Якщо швидкість потоку буде вище покладеного межі, то це стане причиною падіння тиску. Ці фактори, в свою чергу, підвищать витрата електроенергії;
- Аеродинамічний шум і вібрації, якщо все виконано вірно, будуть в межах норми;
- Забезпечення необхідного рівня герметичності.

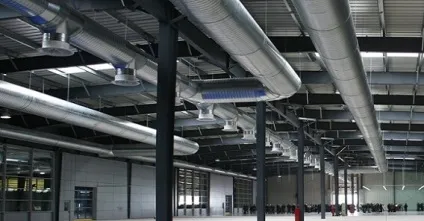

Повітропровід в розборі
Це також дозволить підвищити ефективність системи, допоможе зробити її довговічною і практичною. Знаходження оптимальних параметрів мережі - принципово важливий момент в проектуванні. Тільки в цьому випадку система вентиляції прослужить довго, відмінно справляючись зі всіма своїми функціями. Особливо це актуально для великих приміщень громадського та виробничого призначення.
Чим більшим буде перетин, тим нижче буде швидкість повітряного потоку. Це також зменшить аеродинамічний шум і витрата електроенергії. Але є і мінуси: вартість таких повітропроводів буде вище, і конструкції не завжди можна встановити в простір над підвісною стелею. Однак це можливо з прямокутними виробами, висота яких менше. У той же час вироби круглої форми простіше встановлюються і мають важливими експлуатаційними перевагами.
Що саме вибрати, залежить від ваших вимог, пріоритету економії електроенергії, самих особливостей приміщення. Якщо ви бажаєте заощадити електроенергію, зробити шум мінімальним і у вас є можливість встановити велику мережу, вибирайте систему прямокутної форми. Якщо ж пріоритетом є простота установки або в приміщенні складно встановити конструкції прямокутного типу, ви можете вибрати вироби круглого перетину.
Розрахунок площі відбувається за наступною формулою:
Sc тут - площа перетину;
L - витрата повітряного потоку в метрах в кубі / год;
V - швидкість повітряного потоку в повітроводі в метрах в секунду;
2,778 - необхідний коефіцієнт.

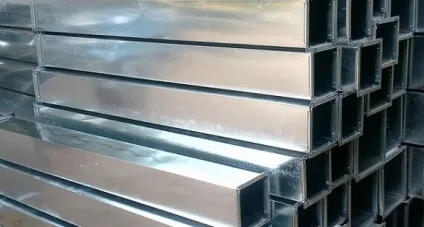

Труби для воздуховода
Після того, як розрахунок площі виконано, ви отримаєте результат в квадратних сантиметрах.
Фактичну площу повітропроводів допоможуть визначити наступні формули:
Для круглих: S = Пі * D в квадраті / 400
Для прямокутних: S = A * B / 100
S тут - фактична площа перетину;
D - діаметр конструкції;
A і B - висота і ширина конструкцій.
Як визначити втрати тиску
Розрахунок опору мережі дозволяє взяти до уваги втрати тиску. Потік повітря, під час руху, відчуває певний опір. Для його подолання важливо відповідний тиск. Тиск це вимірюється в Па.
Для того щоб дізнатися потрібний параметр, буде потрібно наступна формула:
P = R * L + Ei * V2 * Y / 2
R тут - питомі скорочення тиску на тертя в мережі;
L - протяжність повітроводів;
Ei - коефіцієнт місцевих втрат в мережі в сумі;
V - швидкість повітря на даній ділянці мережі;
Y - щільність повітря.
R можна дізнатися у відповідному довіднику. Ei залежить від місцевого опору.
Як дізнатися оптимальну потужність нагрівача повітря
Для того щоб дізнатися оптимальну потужність нагрівача повітря, потрібні показники потрібної температури повітря і самої мінімальної температури зовні приміщення.

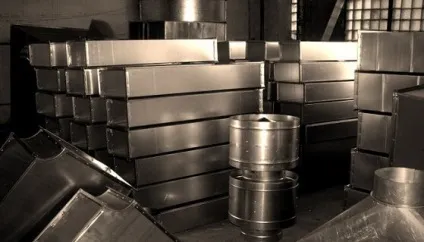

Складові елементи воздуховода
Мінімальна температура в системі вентиляції - 18 градусів. Температура зовні приміщення залежить від кліматичних умов. Для квартир оптимальна потужність нагрівача звичайно становить від 1 до 5 кВт, для офісних приміщень - 5-50 кВт.
Точний розрахунок потужності нагрівача в мережі дозволить виконати наступна формула:
P = T * L * Cv / 1000
P тут - потужність нагрівача в кВт;
T - різниця температури повітря всередині і зовні приміщення. Це значення можна знайти в СНиП;
L - продуктивність системи вентиляції;
Cv - теплоємність, рівна 0,336 Вт * ч / метри квадратні / градус за Цельсієм.
додаткова інформація
Для того щоб дізнатися потрібні параметри фасонних виробів і самої конструкції, не обов'язково самостійно виконувати розрахунок частин мережі вентиляції. Для знаходження всіх значень існують спеціальні програми. Вам достатньо ввести необхідні числа, і ви отримаєте результат за частки секунди.
Розраховуються значення кріплень, фасонних частин, повітропроводів зазвичай інженерами, що займаються проектуванням систем вентиляції. Але і вони застосовують таблиці, в яких є всі необхідні коефіцієнти, формули, значення.
Також існує спеціальна таблиця еквівалентних діаметрів повітропроводів. Це таблиця діаметрів воздуходувов круглої форми, в яких зниження тиску на тертя дорівнює зниженню тиску в конструкціях прямокутної форми. Еквівалентний діаметр конструкції повітродуву потрібно тоді, коли необхідно провести розрахунок прямокутних воздуходувов, і при цьому застосовується таблиця для виробів круглої форми.
Сталеві труби для воздуховода
Відомо три способи дізнатися еквівалентну значення:
- Орієнтуючись на швидкість;
- За поперечним перерізом;
- По витраті.
Всі ці значення пов'язані з шириною і іншими значеннями повітропроводів. Для кожного з параметрів застосовується своя методика користування таблицями. Підсумковий результат - значення втрати тиску на тертя. Незалежно від того, яку методику ви застосували, результат виходить однаковим.
В інтернеті ви легко зможете знайти таблиці, програми, довідники, необхідні для підрахунку площі та інших параметрів самих конструкцій, кріплень. Найпростіше - скористатися спеціальними програмами. У цьому випадку від вас вимагається тільки введення потрібних значень. При цьому результати ви отримаєте досить точні.
