Розрахунок площі поверхні нагріву та підбір нагрівальних приладів - агроархів
Всі втрати тепла приміщенням повинні компенсуватися тепловіддачею встановлених в ньому нагрівальних приладів.

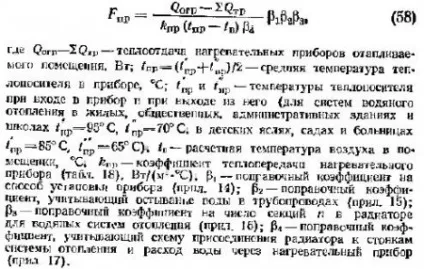

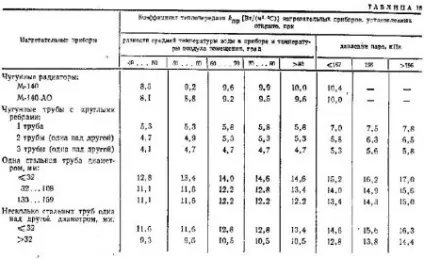

Сумарну площу поверхні нагрівання приладів (м2) визначають по формулі

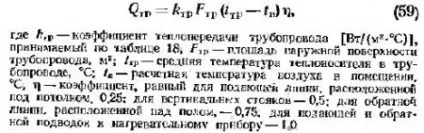

При розрахунку площі поверхні нагрівання нагрівальних приладів враховують тепловіддачу відкритих трубопроводів Qтр (Вт), прокладених в опалювальному приміщенні:
Еквівалентну площа поверхні нагрівання приладів (м2) визначають по формулі
Тепловіддачу 1 м2 еквівалентної площі знаходять за формулою
Відносний витрата води в нагрівальному приладі на 1 м2 еквівалентної площі по відношенню до умовного витраті 17,4 кг / (м2 * год) знаходять за формулою
Еквівалентну площа поверхні неізольованих трубопроводів (м2) визначають по формулі
Залежність еквівалентної площі поверхні нагрівання f від діаметра 1 м відкрито прокладеного трубопроводу наведена нижче.
Для систем опалення застосовують сталеві водо-газопровідні (ГОСТ 3262-62) і сталеві електрозварні (ГОСТ 10704-63) труби. Розмір перших позначається діаметром умовного проходу (наприклад, dy = 25 мм), другі випускаються зі стінками різної товщини, і тому в позначенні цих труб вказують зовнішній діаметр і товщину стінки в міліметрах (наприклад, 89 / 3,5).

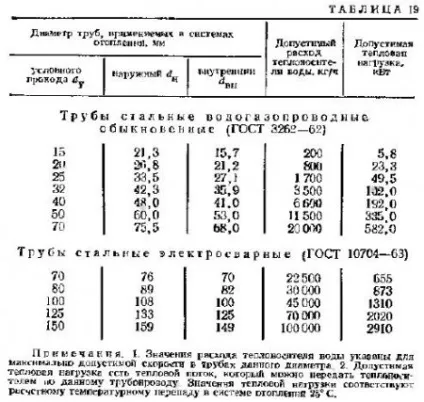

Характеристика труб із зазначенням усереднених л кочення їх пропускної спроможності по воді і допустимої максимального теплового навантаження приведена в таблиці 19. Цими даними слід керуватися, коли при підрахунку Fтр для знову проектованої системи опалення необхідно орієнтовно призначити діаметри трубопроводів всіх ділянок. Зазвичай магістральні трубопроводи в системах опалення мають 25. 50 мм, стояки - dу = 20. 32 мм, підводки до нагрівальних приладів - dу = 15. 20 мм.
Після підбору нагрівальних приладів і розміщення їх в приміщенні проводять гідравлічний розрахунок трубопроводів системи опалення, що полягає у визначенні економічних, тобто мінімально допустимих діаметрів труб всіх ділянок, що забезпечують подачу в нагрівальні прилади необхідної кількості теплоносія при наявному циркуляційному тиску. Методика такого розрахунку приведена в «Практикумі щодо застосування тепла в сільському господарстві».
