Розрахунок плити перекриття і згинального моменту (2 відео, 57 фото)

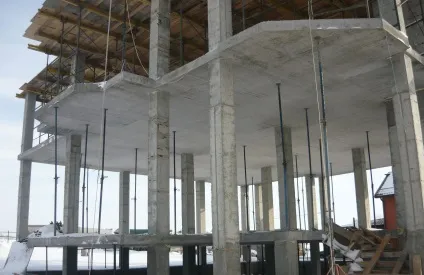

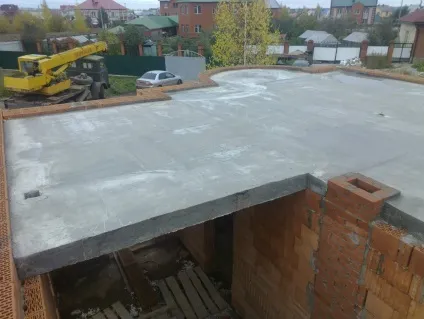

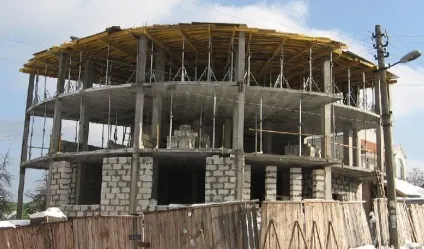

Під час будівництва будинку постає питання, які плити перекриття використовувати, щоб заощадити на цьому. Незалежно від розміру і форми кімнати, над якою потрібно встановити плиту перекриття, кращими вважаються монолітні залізо-бетонні плити.

На відміну від заводських прототипів, вони дешеві, так як вимагають мінімальних витрат на закупівлю необхідних матеріалів, доставку, установку. Крім того вони мають високі показники несучої здатності, так як безшовна поверхня досить якісна. Але щоб правильно зробити установку, необхідно виконати розрахунок плити перекриття.

Чому ж тоді під час будівництва багато домовласників використовують не монолітні прототипи, а заводські? Пов'язано це в першу чергу з тим, що будівельники лінуються працювати більше необхідного і залякують замовника тривалими підготовчими роботами. Проблема полягає не в установці опалубки, замовленні арматури або чогось ще, а в тому, що дуже складно провести розрахунок монолітного перекриття.

переваги

Монолітні залізобетонні конструкції вважаються найнадійнішим будівельним матеріалом. Крім того вони мають ряд значних переваг:

• Завдяки технології установки є можливість встановити плиту над кімнатою будь-яких розмірів і габаритів, тільки потрібно розуміти, що знадобляться додаткові опори під ними.
• Такі плити забезпечують високий рівень звукоізоляції.
• Знизу конструкції, поверхня виходить гладкою і безшовної, завдяки монолітному лиття, що спрощує обробку поверхні для стелі.
• За допомогою цільного лиття ви можете створити балкон, який прослужить довгі роки.
• Відсутність необхідності виклику підйомного крана, але при цьому заливка монолітної плити на увазі наявність певних інструментів і обладнання, наприклад бетономішалки.

Газобетонні монолітні плити вважаються легкими і підходять для збірно-монолітних перекриттів. Їх виконують у вигляді готових блоків, після чого заливають бетонною сумішшю.

Монолітні плити розрізняються за технологією пристрою:

1. Балкові монолітні;
2. безбалкові;
3. З незнімною опалубкою;
4. За профнастилу.

Безбалкові типи перекриттів є найпоширенішим видом. так як на їх пристрій не потрібна велика кількість матеріалів, що дозволяє значно заощадити гроші. Безбалковими конструкція являє собою суцільну плиту, яка спирається на колони або капітелі.

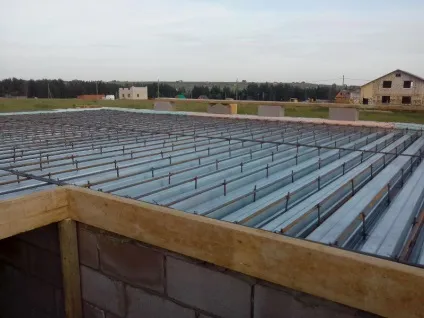

Перекриття по профнастилу найчастіше використовуються під час установки терас, гаражів та подібних будівель. В цьому випадку профлист грає роль непохитного підстави, на яке заливають бетон. У вигляді опори використовують каркас з металевих колон і балок.

Дуже важливо скласти правильний розрахунок і креслення для якісного перекриття приміщення.

Ясна річ, що загальна вага конструкції безпосередньо залежить від розмірів, в першу чергу від товщини. Але мало хто підозрює, що поряд з власною вагою на плиту доводиться навантаження у вигляді суми маси стяжки, фінішного покриття, які перебувають на ній людей і меблів. Таким чином стає зрозуміло, що точно розрахувати кількість навантажень на перекриття неможливо.

Але якщо вдатися до статистичних даних, то вдасться максимально точно провести розрахунки з запасом навантажити на плиту. Для прикладу наводимо цю таблицю:

Висота перекриття розміром 5 на 5 метрів

Допнагрузка через власної ваги плити

Разом загальна сума навантажити на плиту перекриття становить 775 кілограм на квадратний метр. Так як в даній таблиці наведено складові мають характер не завжди перебування, то приймемо розподільну навантаження (q в) як тимчасову.

Розрахунок монолітної плити перекриття справа складна і його найкраще довірити фахівцеві.

Розрахунок найбільшого згинального моменту

Найважливішим параметром при виборі арматури, точніше того яке перетин вона матиме, є найбільший згинальний момент. Як розрахунок монолітного перекриття використовуємо приклад нижче.

Ми маємо справу з конструкцією, операется зі свого контуру на стіни, це означає, що вона виступає як балка по відношенню до осей абсцис і осях аплікат і буде відчувати певний стиснення в двох площинах.

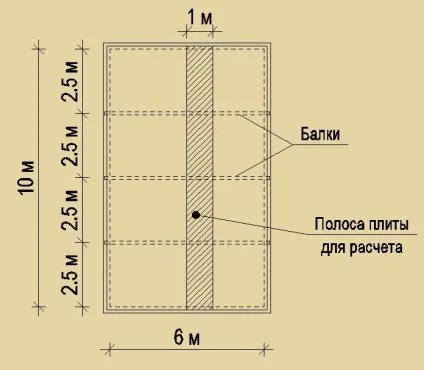

Згинальний момент по відношенню до осей абсцис балки з опорами на дві стінки, який має проліт ln обчислюється за формулою mn = qnln2 / 8 (для більшої зручності значення її ширини має 1 метр). Якщо прольоти рівні, то дорівнює і кожен момент.

В такому випадку максимальним значенням розрахункового моменту є дана формула:

Величина згинального моменту для бетону має інше значення, так як він схильний до стискає впливу:

Мб = (m1² + m2²) sup0.5; = Ma√2 = 1219.94 x 1.4142 = 1725.25 кгсм

Обчислюємо середнє арифметичне від обох згинальних моментів:

M = (Ma + Мб) / 2 = 1.2707Ma = 1472.6 кгсм

Збірні плити

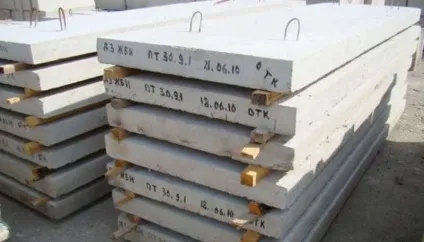

Крім монолітних плит у вигляді перекриття часто встановлюють збірні плити серій ПК, ПБ і ПВ. Їх використовую в будівництві, як багатоквартирних будинків, так і одноповерхових і двоповерхових будинків. Плита ПК - розшифровується як круглопустотня і є видом багатопустотних плити.

Плити серії ПБ вважаються новою технологією, і вони прийшли на зміну плит ПК. Їх виконують в будь-яких формах, розмірах і різної довжини. А все завдяки технології безперервного виробництва, а не заливки як ПК.

Товщина подібних плит має стандартний розмір - 22 сантиметри. Загальна ж товщина плит перекриття в монолітному будинку має на увазі під собою суму і інших значень:

• Товщина бетонної стяжки, близько 5 сантиметрів.
• Звукоізоляція, близько 5 сантиметрів.
• Теплоізоляція, близько 10-15 сантиметрів.
• Підлогове покриття.
• Конструкція стельового покриття.

В сумі товщина перекриття виходить від 30 до 50 сантиметрів.

Серія ПТ використовується у вигляді додаткових плит для конструкцій перекриттів із застосуванням плит ПБ і ПК. Так як вони мають досить невеликі розміри, то відмінно підійдуть для перекриттів над коридором, санвузлом, коморою. Товщина плит ПТ менше ніж ПБ і ПК - 12 сантиметрів, а в сумі з іншими елементами перекриття дорівнює 20 сантиметрам.

перекриття

по профільованому листу

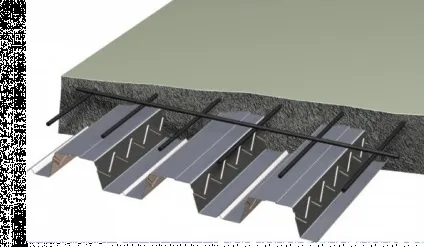

При будівництві приватного будинку найбільш актуальним способом перекриття стелі є заливка по профільованому листу. У цьому випадку спочатку укладаються швелера в вигляді несучих балок, на них профільований лист, а зверху заливається шар бетону в розмірі близько 15 сантиметрів. В цьому випадку бетонну стяжку роблять шаром з висотою 5 сантиметрів.

Спирають профлист або поверх балок, або з примиканням до швелера. У будинку з таким перекриттям максимальна вага на квадратний метр не може перевищувати 150 кілограм.

Цікаво, що підлогу в випадку з бетонуванням на профільований лист виходить рівний, на відміну від поверхні стелі - її потрібно додатково готувати під обробку.

ребристе перекриття

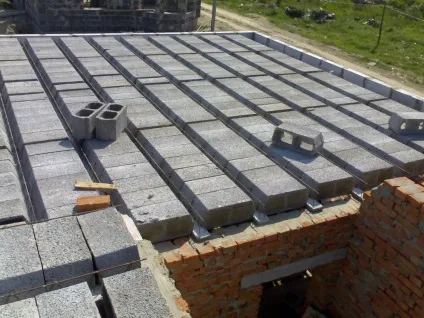

У приватних будинках нерідко встановлюють і ребристе монолітне перекриття, яке має на увазі укладання довгих ребер і шару бетону між ними. Порожнечі між ребрами заповнюють спеціальними утеплювачами, наприклад:

• Керамзитом.
• Мінеральною ватою.
• Пінополістиролом.

Висоту ребра в приватному будинку роблять 20 сантиметрів, цього достатньо, відстані між ребрами близько 5-10 сантиметрів. Ширина ребра так само близько 10 сантиметрів. У випадку з ребристим перекриттям використовується стяжка, як і в інших випадках - 5 сантиметрів.

Установка ребристою плити перекриття вважається простий і економічною.

Різновиди плит перекриття - 57 фото
