Розрахунок перекриття і кроквяної системи

Розрахунок кроквяної системи.

Дивіться докладний фотозвіт про будівництво перекриття і кроквяної системи по фахверковому типу з коньковимі і кроквяними прогонами.

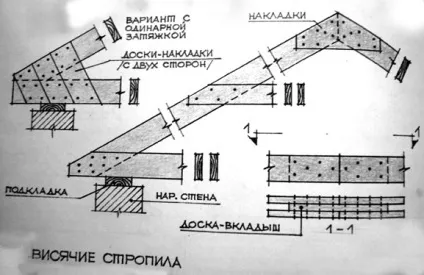

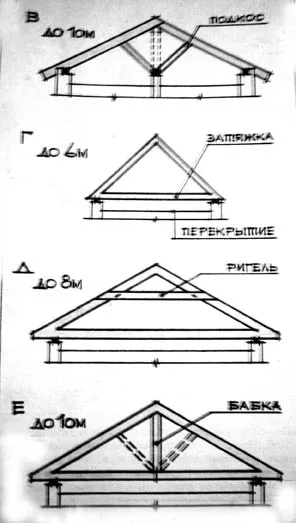

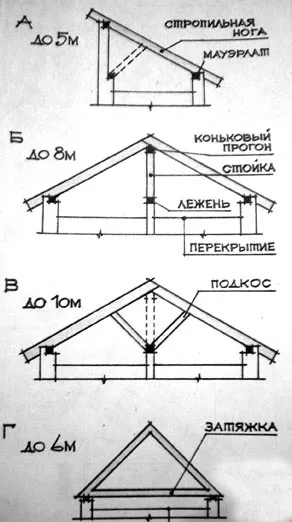

Перш за все необхідно вибрати конструкцію кроквяної системи, керуючись перекриваються прольотами, наявністю / відсутністю мансарди, наявністю додаткових точок опори для кроквяної системи. Види стропильних сиситем для різних прольотів можна подивитися на схемах:

1 Прольоти розраховані виходячи з максимальної ширини вантажної площі 4,9 м. Прогони можуть бути збільшені на 5% при ширині вантажної площі, що не перевищує 4,3 м, і на 10% при ширині вантажної площі, що не перевищує 3,7 м.

2 Довжина майданчиків обпирання повинна становити не менше 90 мм.

Перекриття між другим поверхом і горищем котеджа ми виконали на дерев'яному каркасі з балок. потроєних з трьох згуртованих сороковок. Можна було і з двох п'ятдесятку з проставкамі, але п'ятдесятку не було. По краях був укладений з гідроізоляції мауерлат з бруса 150 х 150 мм, котрий був прикріплений куточками до армованому розвантажувального поясу. Можливе кріплення мауерлата на різьбовим шпильках, вмуровані в литий пояс. Утеплення горищного перекриття було виконано скловатою в три шари по 50 мм (на глибину балки). Знизу додатково по всій площі перекриття було утеплено 5мм пенофолом (вспеннений поліетилен з відображає інфрачервоні промені шаром металізації) Природно, що всі роботи з утеплення перекриття були виконані після влаштування покрівлі. Покрівля має складну конфігурацію, тому, крім моделювання на комп'ютері, перед складанням ми зробили картонну модель будинку з покрівлею. Після цього була зібрана кроквяна система з дерева, яке попередньо оброблялося невимиваемие антисептиком і антипіреном ХМ-11 пітерської контори Антисептик. По кроквах була пристріляна степлером пароізоляційна плівка Ютакон з ворсистою поверхнею всередину горища для вилову і відведення від металевої покрівлі водяної пари. Листи плівки склеювалися спеціальним двостороннім бітумним скотчем (звичайний з часом розсипається). Пристрій покрівельного пирога. Інверсійна зелена покрівля

Ганок. Фундамент ганку був виконаний за тією ж свайно-ростверкових технології. Поверх, була залита монолітна плита і відлиті ступені. Потім з цегли були складені дві напівколони і підстави для опорних стовпів ганку.
