Розрахунок освітлення виробничого приміщення, формули

На будь-якому промисловому об'єкті найважливішим аспектом створення необхідних умов праці, а також забезпечення безпеки співробітників на робочих місцях, є правильно організована система освітлення.

Підсвічування промислового приміщення

Умови виробничої діяльності

На будь-якому промисловому виробництві світло виявляється провідне значення в створенні зорової працездатності працівників. Крім цього рівень освітленості робить прямий вплив на моральний і фізичний стан людей, що природним чином впливає на якість продукції і травматизм. Тому, щоб створити правильний рівень освітленості, необхідно керуватися наступними вимогами:

при створенні природного і штучного типу освітлення (приклад: загального, робочого, аварійного і т.д.) приміщень потрібно керуватися регламентує документацією. Відмінний приклад регламентує документації - СНиП;

Зверніть увагу! Крім Сніпа, при створенні певної міри освітленості для різних виробничих приміщень, потрібно використовувати норми ДСТУ і СанПіН.

вимоги до рівня яскравості освітлюваних поверхонь (особливо важливо для робочого типу підсвічування). Для робочого освітлення потрібно рівномірний розподіл світлового потоку. Це приклад того, яким чином має бути організовано будь місцеве освітлення;

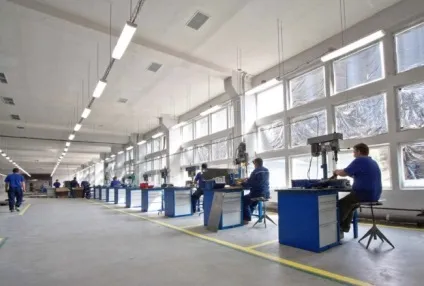

Освітлення робочого місця

відсутність різких тіней при підсвічуванні виробничих приміщень;
випускається світловий потік повинен мати правильну передачу кольору;
відсутність негативних факторів, при роботі системи загальної і місцевої (робочого, аварійного та іншого типу) підсвічування. Тут мова йде про те, що світильники при своїй роботі не повинні видавати шум, створювати ризик виникнення пожежі або нести загрозу життю і здоров'ю людей.

При цьому варто пам'ятати, що світло для виробничих приміщень необхідний двох типів:

природного плану. Створюються за допомогою віконних прорізів і скляних конструкцій крижі і стелі;
штучного плану. Буває місцевого, робочого, аварійного, охоронного тощо Реалізується за допомогою різноманітних світильників і лампочок.

Методи розрахунку, які застосовуються для природного та штучного типу освітлення виробничих приміщень, сильно розрізняються між собою. Кожен приклад обчислень освітлення для таких приміщень має свої нюанси і тонкощі. Тому розглянемо їх більш детально.

Зверніть увагу! Всі методи, що застосовуються для вираховування рівня освітленості приміщень виробничого плану, повинні базуватися на нормах, зазначених в регламентної документації.

Природна підсвічування і її обчислення

Найважливішим параметром для природного типу освітлення є необхідна площа вікон, які будуть реалізовані в конкретному типі приміщення. Тому для природного типу підсвічування розрахунок передбачає використання такої формули (для бічного розміщення):

So- площа вікон;
Sп- площа статі, який є в приміщенні;
No- світлова характеристика отвору (табличний параметр);
K3- стандартний коефіцієнт запасу (табличний параметр);
En-КПО (табличний параметр);
r1- параметр, що відображає збільшення КПО (коефіцієнт природного освітлення) для бокового типу розміщення;
Кзд- коефіцієнт, що відображає затемнення скла, яке створюється ворогуючими будинками (табличний параметр);
To- загальний коефіцієнт для ефекту світлопропускання. Він обчислюється за такою формулою T0 = T1T2T3T4T5, (2,2). Всі ці коефіцієнти є табличними значеннями.

Підставивши всі необхідні значення в формулу, ви легко обчисліть площа віконного отвору, який повинен бути в конкретному виробничому приміщенні. При іншому варіанті розташування вікон, методи підрахунку залишаються такими ж, лише формула трохи змінюється. Але найчастіше для природного освітлення характерний бічній варіант розташування віконних прорізів.

Штучна підсвічування і її обчислення

Через те, що штучний тип підсвічування кімнат на виробництві буває самим різним (робоче, аварійне і т.д.), тут використовують і різні методи розрахунку для визначення необхідного рівня освітленості.

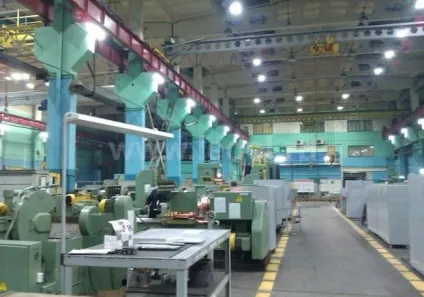

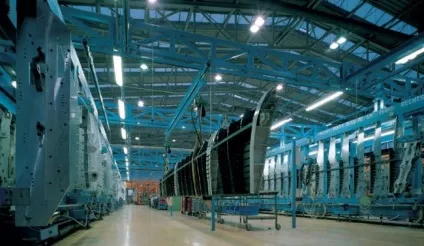

Штучне освітлення промислових споруд

Найбільш часто використовуються наступні методи розрахунку:

коефіцієнт використання;
точковий метод;
спосіб питомої потужності.

Розберемося з кожним методом окремо.

коефіцієнт використання

Суть методу полягає у використанні коефіцієнта η. Цей коефіцієнт дорівнює співвідношенню світлового потоку, спадаючого на поверхню, до загального світлового потоку, що йде від освітлювального приладу.

Зверніть увагу! Коефіцієнта η є табличним значенням.
Для визначення цього показника потрібна оцінка геометричних параметрів кімнати, для якої, власне, потрібно вирахувати ступінь освітленості. Геометрія кімнати вводиться через індекс приміщень (i).

У нашому випадку «i» розраховується наступним чином i = (B + A) / h * (A + B), де:

Крім цього потрібно розрахувати світловий потік для кожного працюючого світильника. Розрахунок проводитися за такою формулою

Е - заданий рівень мінімальної освітленості;
К - стандартний коефіцієнт запасу;
S-площа, яку висвітлює світильник;
z - коефіцієнт, що відображає нерівномірність підсвічування;
N - кількість ламп, які встановлені в кімнаті. Цей параметр повинен бути визначений заздалегідь до розрахунків.

Цим методом можна легко обчислити світловий потік для кожного освітлювального приладу, який буде використовуватися в приміщенні.

точковий спосіб

Користуючись таким методом потрібно пам'ятати, що він застосовується для кругло-симетричних ламп (наприклад, ДРЛ). При цьому потрібно приймати світловий потік світильника рівним 1000 лм. Це так звана умовна освітленість. Цей параметр залежить від наступних факторів:

светораспределение світильника;
його геометричні розміри: висота установки освітлювальної установки, відстань від світильника до проекції падіння світлового потоку.

У даній ситуації світловий потік від освітлювального приладу визначається за такою формулою Ф = 1000 · Еу · Кз / μ · ΣЕу, де:

μ - спеціальний коефіцієнт, за допомогою якого враховується дію «віддалених» ламп;
ΣЕу - умовна сумарна освітленість, встановлена для виміру тиску;
Еу - для окремого світильника.

За обчисленому світлового потоку слід вибирати лампочки, даний параметр яких буде перебувати в діапазоні -10 ... + 20%.

Третій метод розрахунку

Сьогодні досить часто для розрахунку ступеня освітленості застосовується спосіб питомої потужності. За допомогою методу питомої потужності можна розрахувати ступінь світлового потоку в залежності від виду світильника. Суть способу розрахунку питомої потужності розраховується залежно від виду лампи, місця її розміщення, а також дистанції її положення над робочою поверхнею, а також підсвічування горизонтальних поверхонь і параметра питомої потужності.

Зверніть увагу! Спосіб питомої потужності, під цим параметром розуміється відношення потужності джерела світла до площі освітлюваної світильників площі.

При цьому значення питомої потужності береться з таблиць.
Потужність для загальної лампи обчислюємо за такою формулою Р = w · S / N, де:

w - параметр питомої потужності,
S - площа кімнати,
N - кількість освітлювальних установок.

Зверніть увагу! Замість самостійних розрахунків для природного та штучного типу освітлення можна скористатися онлайн-калькуляторами.

висновок

Для визначення ступеня освітленості різних приміщень виробничого плану слід використовувати різні методи обчислень, кожен з яких має свої особливості. При цьому пам'ятайте: для природного та штучного світлового потоку варто використовувати різні способи розрахунку.
