Тема цієї статті - розрахунок будівництва будинку з газобетону. Нам належить оцінити необхідну товщину стін і підрахувати їх сумарний обсяг, що дозволить оцінити передбачувані витрати. Крім того, ми постараємося знайти спосіб обчислити передбачувану навантаження на фундамент для розрахунку його площі.

Будь-яке будівництво починається з розрахунку будматеріалів.

тепловий опір

довідкові дані

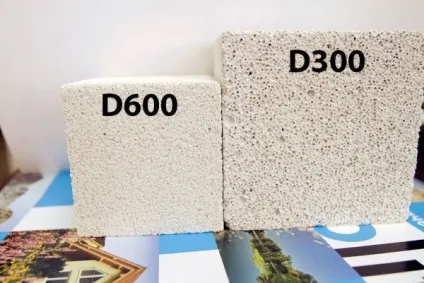

З падінням щільності матеріалу зменшується його теплопровідність.

Методика і приклад розрахунку

Зі збільшенням товщини стіни при фіксованій теплопровідності матеріалу її тепловий опір пропорційно збільшується. Мінімальне значення товщини розраховується простим множенням необхідного опору теплопередачі на теплопровідність матеріалу; результат ми отримаємо в метрах: (м2 * С / Вт) * (Вт / (м * С)) = м.

Давайте своїми руками виконаємо розрахунок газобетону на будинок в Житомирі. Наш вибір зупиниться на конструкційно-теплоізоляційний газобетон D500: помірна ціна і прекрасні теплоізоляційні якості сусідять в ньому з достатньою міцністю, що дозволяє обійтися без армокаркаса для двоповерхової будівлі.

2,44 м2 * С / Вт * 0,12 Вт / (м * С) = 0,29 м. Очевидно, блоків 30-сантиметрової товщини цілком достатньо.

Варто уточнити: наш розрахунок сильно спрощений.
В реальності на теплопровідність стін впливають їх вологість, товщина штукатурки (при наявності такої) і тип внутрішньої обробки газабетонние.

Розрахунок матеріалів для будівництва будинку з газобетону включає обчислення обсягу стін. Один з провідних виробників будівельних матеріалів - компанія Aeroc - пропонує дотримуватися наступної формули: (L * Н - S) * 1,05 * В = V.

L - загальна довжина стін в метрах;
H - їх висота (для будівель складної архітектури - середня висота);
S - сумарна площа всіх отворів.
1,05 - поправка на підрізування.
B - товщина блоку.
V - результат в кубометрах.

Схема розрахунку, в общем-то, цілком зрозуміла інтуїтивно.

Так, для одноповерхового будинку розміром 10х10 метрів і заввишки 3 метри з плоским дахом при товщині стін 0,3 м з одними дверима (2 * 0,9 м) і вісьмома вікнами (1,2 * 1,4 м) наші обчислення матимуть такий вигляд :

V = (10 * 4 * 3- (2 * 0,9 + 8 * 1,2 * 1,4)) * 1,05 * 0,3 = 32,9994 м3.

Уточнимо: ми розрахували лише обсяг матеріалу для зовнішніх стін.
Перегородки розраховують окремо по тій же формулі.

Як виконати розрахунок вартості будинку з газобетону?

Хоч трохи точний результат можливо отримати лише одним способом - склавши кошторис на всі роботи і матеріали. Однак можна вдатися до апроксимації. Візьмемо за зразок типової розрахунок вартості будівництва будинку з газобетону, виконаний одним з українських дилерів компанії YTong.

Ytong - найбільший виробник газобетонних блоків.

Згідно укладеної ним кошторисі, вартість газобетонних блоків для стін становить 116 270 рублів; повна ж вартість всіх будівельних матеріалів - 590 000 р.

Вартість стінових блоків, таким чином, становить 116270/590000 = 0,197 загальних витрат на матеріали.

Тепер перерахуємо передбачувані витрати з урахуванням наших обчислень.

При поточній вартості газобетону D500 в 3600 рублів за куб витрати на зовнішні стіни складуть 3600 * 33 = 118800 рублів.
Передбачувані витрати на закупівлю всіх будматеріалів можна оцінити в 118800 / 0,197 = 603045 р.

Нагадаємо: наведена методика дає вельми значну похибку.
Реальний бюджет будівництва може відрізнятися від розрахованого таким чином на десятки відсотків.

Маса і фундамент

Як оцінити питомий тиск на фундамент?

Обчислити масу погонного метра самої стіни нескладно. У нашому випадку вона дорівнює добутку висоти, товщини і щільності стіни: 3 * 0,3 * 500 = 450 кг.

Практика показує, що маса будови за умови використання матеріалів приблизно однаковою щільності приблизно дорівнює подвоєною масі несучих стін. Для залізобетонних перекриттів на газобетонних стінах можна сміливо брати коефіцієнт 1: 3; в цьому випадку тиск на метр фундаменту складе 450 * 3 = 1350 кг.

Інструкція з розрахунку мінімальної ширини фундаменту спирається на несучу здатність грунту. Припустимо, що вона становить 1 кгс / см2. У цьому випадку мінімальна площа погонного метра фундаменту повинна складати 1350/1 = 1350 см2, що дасть нам ширину в 13,5 сантиметрів.

Несуча здатність деяких грунтів.

З урахуванням того, що стрічкові фундаменти вкрай рідко споруджуються шириною менше 400 мм - умова більш ніж здійсненне.

Корисні дрібниці

Наостанок - трохи корисної інформації по будівництву з газобетону.

Армування кладки вкрай бажано. Зазвичай в кожному четвертому ряду в штроби закладається дві нитки арматури.
Технологічні отвори і отвори краще робити алмазним інструментом. Алмазне буріння отворів в бетоні залишає краю ідеально рівними, без сколів.

Крім того: для армованих перекриттів різання залізобетону алмазними колами зручна і тим, що дозволяє проходити арматуру без зміни інструменту.

Мауерлат і кроквяна система монтуються тільки на армопояс.

На фото - заливка армопояса.
