Розгалужувач прикурювача.
Встановлюємо в ДЕУ НЕКСІЯ своїми руками.
Розгалужувач прикурювача на 3 гнізда з роз'ємом USB
Завдяки працьовитим китайцям зараз практично скрізь (по-моєму, навіть на Північному полюсі) по дуже демократичній ціні можна придбати разветвители для прикурювача різноманітного дизайну і конструктиву. Я, наприклад, в магазині автозапчастин придбав собі ось такий (з контрольним світлодіодом і штекером підключення з кабелем),
Розгалужувач з кабелем на 2 гнізда

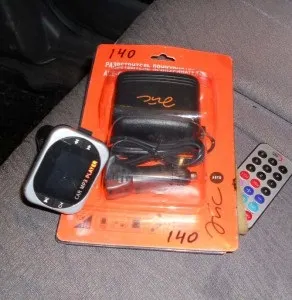

а через кілька днів в комп'ютерному магазині побачив розгалужувач прикурювача з usb роз'ємом (на фото на початку статті).
Установка свіжокуплені пристрою проста до неподобства: встромляємо в гніздо і користуємося. Але в цій простоті криється кілька важливих недоліків і незручностей:
- По-перше, розгалужувач в прикурювач призначений для живлення малопотужних пристроїв (через нього не можна включати компресор, інвертор або килимок підігріву сидінь)
- По-друге, в деяких пристроях виробники «забувають» встановити запобіжник
- По-третє, займається потрібне, потужне штатний гніздо.
Для тих, хто не шукає легких шляхів, опис правильної установки розгалуджувача прикурювача своїми руками на прикладі автомобіля Деу Нексія. Роботу починаємо з вибору місця установки (враховуємо зручність користування - «ергономіку», передбачуваний зовнішній вигляд і трудомісткість).

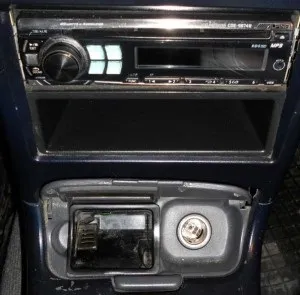

вибір місця установки
Так як у мене встановлена вже нештатна магнітола, то я вирішив змонтувати розгалужувач прикурювача у вільному відсіку (2-й DIN) під нею.

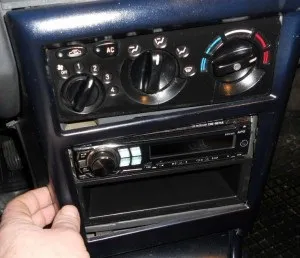

Декоративна рамка кріпиться на засувках, зняти її можна просто потягнувши на себе.
вибір місця установки
Потім викручуємо шурупи кріплення рамки магнітоли зверху і знизу по кутах.
Верхній шуруп рамки
Для полегшення доступу до проводів знімаємо і відводимо убік блок прикурювача з попільничкою і кришкою.
Знімаємо блок попільнички з прикуривателем
Витягуємо рамку з магнітолою і пластмасовим відсіком (виходив досить туго). Відкручуємо шурупи кріплення відсіку, виймаємо його і свердлимо в задній стінці отвори для кабелю.

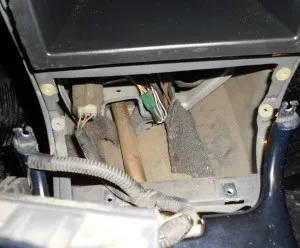

Витягуємо відсік магнітоли
До речі, в цьому автомобілі (з одного боку це добре, з іншого не дуже) напруга з роз'єму прикурювача знімається одночасно з вимиканням запалювання, тому я вирішив живити від запобіжника магнітоли. Відміряємо з невеликим запасом кабель на розгалужувачі до місця підключення, зайвий разом з роз'ємом підключення відрізаємо, зачищаємо дроти і визначаємо полярність підключення (плюс на контакт по центру гнізда, мінус на бічній контакт) за допомогою тестера, контрольної лампочки або, якщо є, сигнального світлодіода на розгалужувачі, просто підключивши до клем акумулятора (загоряється тільки при правильному включенні).

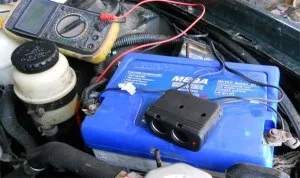

Визначаємо полярність харчування.
Пропускаємо кабель в отвір і кріпимо корпус розгалуджувача прикурювача двостороннім скотчем в боксі.
Так виглядає отвір в боксі і скотч.
Підключаємо кабель живлення.
Дотримуємося при цьому полярність. У ланцюзі обов'язково повинен бути присутнім запобіжник (НЕ жучок), ізоляція і контакт повинні бути надійними. Провід прокладаємо так, щоб виключити можливість перетирання.
Те, що вийшло.
