Нещодавно завдяки одному я став володарем неробочого LCD-модуля, який довелося замінити в процесі ремонту ноутбука його дівчини. Деякий час у мене не доходили до нього руки, але під кінець залікової тижня я вирішив трохи розслабитися і поколупати цей дар.

Що можна взяти з неробочого LCD-модуля? Звичайно, підсвічування! Вона буває двох видів: люмінесцентні лампи з холодним катодом (CCFL) або світлодіоди. У цьому модулі використовується друга технологія. Крім того, можна зняти поляризующие плівки з матриці; вони представляють собою досить цікаву іграшку.

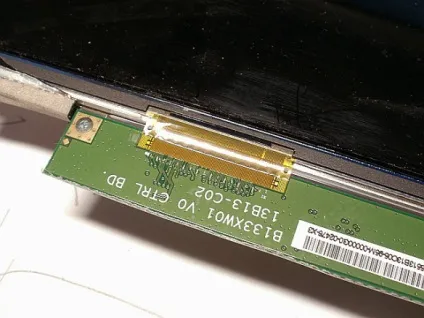

Отже, приступимо. На матрицю дані з контролера надходять через ось такі шлейфи:

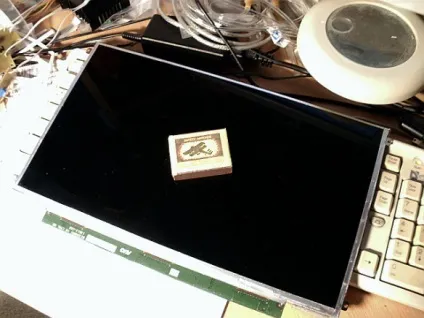

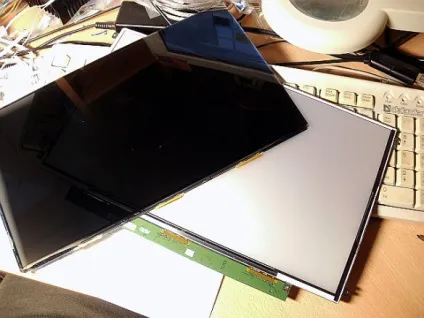

Зрізавши їх непохитною рукою, виймаємо скляшку, відклеюючи скотч, що утримує її в алюмінієвій рамці:

З'ясувалося, що проблеми з модулем виникали від практично непомітною (її навіть не вдалося нормально сфотографувати) тріщини в матриці, яку стало видно при погляді на зворотному боці. Мабуть, на кришку ноутбука колись досить сильно натиснули.

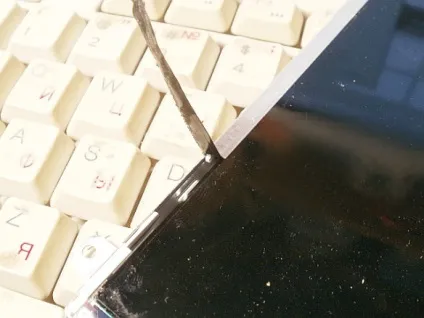

Спроба відклеїти поляризатори закінчилася невдачею - у процесі стекляшка покришилася, після чого це заняття довелося залишити.

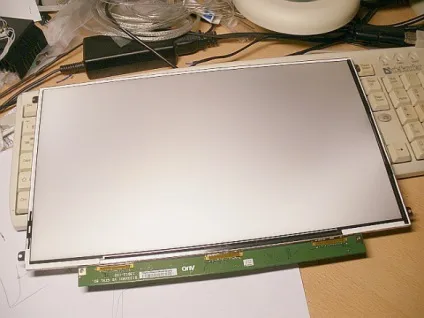

Під матрицею знаходиться багатошаровий рассеиватель:

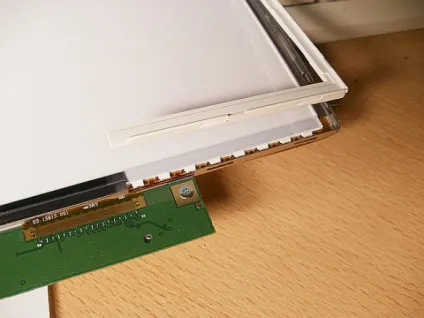

Під пластмасовою рамкою видно світлодіоди підсвічування:

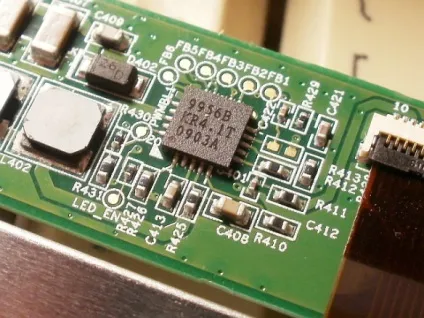

Їх харчування забезпечує схема на OZ9956B:

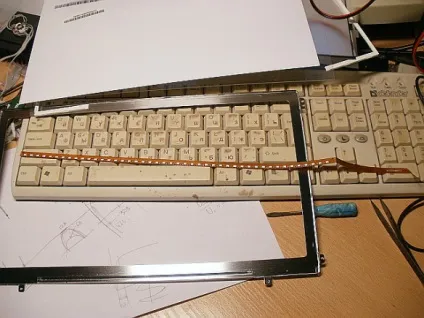

Щоб розібратися, як же влаштована світлодіодна стрічка і яка терморегулятори її шлейфу, довелося розібрати модуль до кінця:

Після цього з'ясувалося, що вона являє собою п'ять послідовних ланцюжків по дев'ять штук білих світлодіодів в кожній. Таким чином, щоб запалити їх, необхідна напруга близько тридцяти вольт.

Отже, нині у мене є сорок п'ять діодів плюс розсіювач. Не знаю поки, розібрати чи стрічку на окремі діоди або залишити прямо так, з розсіювачем, зробивши світиться площину. Думати над цим я буду, мабуть, вже після того, як досдам ще кілька заліків. В принципі, з такої штуки можна було б зробити класний столик для копіювання на просвіт, але я вже давно нічого не копіюю ...
