Ростверк на бетонних палях своїми руками (фото)
Бетонний ростверк є верхньою частиною столбчатого або пальового фундаменту, яка об'єднує повністю все палі і стовпи в єдину конструкцію. Ростверкових фундамент з газобетону найчастіше виконується у вигляді плити або стрічки. Стрічкова конструкція з'єднує оголовки поруч розташованих паль, які знаходяться під стінами будинку, а плитна - відразу все оголовки повністю всіх паль.
Схема бетонного ростверку.
Конструкція фундаменту з газобетону під технологією ростверку на палях на увазі наявність монолітних армованих буроналівних паль у фундаменту, які мають діаметр 25-40 сантиметрів. Їх глибина - від 1,6 метрів до 3 метрів. Вони виконують основну несучу здатність в грунтах, які є більш щільними, нижче рівня промерзання.
Палі розташовуються на відстані від 1 метра до 2 метрів щодо один одного.
Палі об'єднуються між собою армованої монолітної стрічкою-ростверком, яка має товщину від 30 сантиметрів до 90 сантиметрів. Її висота - від 30 сантиметрів до 250 сантиметрів. В даному випадку все буде залежати від перепаду грунту в місці, в якому планується будувати будинок.
Однак матеріали, з яких є можливість робити ростверк, найрізноманітніші: сталь, дерево, залізобетон (монолітний або збірний). При будівництві дерев'яного будинку з бруса ростверком буде служити нижній вінець брусів, що розміщується безпосередньо на палях.
Схема різних видів ростверку.
У ролі сталевого ростверку є можливість використовувати двутавровую балку, однак це не найкращий варіант. Пов'язано це з тим, що перш за все це досить дорого; по-друге, досить важко для того, щоб виконувати це вручну - для того щоб встановити балки, може знадобиться кран; по-третє, метал піддається корозії. Клопоту з подібною конструкцією буде набагато більше, ніж користі.
Найбільш підходящим варіантом буде залізобетонний монолітний ростверк. Він може бути збірним, однак це не підійде в разі, якщо затівається будівництво за допомогою власних зусиль. Залізобетонні блоки, а вже тим більше плити на палі, скласти не вийде.
Армування монолітної конструкції на палях
Армування монолітного ростверку знадобиться для того, щоб була можливість зробити його стійким до різних згинаючих навантажень. Є ймовірність того, що бетонна конструкція без нього може тріснути при найменшій деформації. Армування монолітної стрічкової конструкції повинно відбуватися таким же чином, що і стрічкової конструкції. Пов'язано це з тим, що на неї точно таким же чином будуть впливати різні непостійні навантаження знизу, від здимання грунтів, і зверху, з боку будинку через палі (сила обдимання буде діяти на палі, а ті будуть тиснути на ростверк).
Читайте також: Виготовлення опілкобетонних блоків своїми руками
Знадобиться робити 2 пояса армування. нижній і верхній. Кожен пояс повинен складатися як мінімум з двох поздовжніх прутів арматури. Необхідно використовувати товсту арматуру, яка має діаметр 10-12 міліметрів з періодичним поперечним перерізом в разі поздовжнього армування монолітної конструкції. Саме вона прийме на себе навантаження при можливій деформації ростверку.
Схема стовпчастого фундаменту з ростверком.
Поперечні прути арматури не братимуть на себе навантаження. Вони потрібні виключно для того, щоб була можливість зв'язати в єдине ціле каркас. Отже, вони можуть бути гладкими і бути на 6-8 міліметрів тонше. Каркас арматури повинен повністю занурюватися в бетон і перебувати від поверхні ростверку в 3-5 сантиметрів.
Армування плитний конструкції схоже з армуванням монолітної плити. Таким же чином знадобиться робити 2 пояса армування, у нижній і у верхній поверхні плитного ростверку. Кожен з них буде являти собою сітку, яка складається з товстої ребристою арматури. Крок армування повинен складати від 20 до 40 сантиметрів.
Між собою нижній і верхній пояса армування повинні з'єднуватися вертикальними дротами арматури. Для заливки плитний конструкції знадобиться набагато більшу кількість бетону, ніж для стрічкової. Крім цього, армування плитного ростверку потребує набагато більшої кількості арматури. У зв'язку з цим подібні конструкції не дуже поширені в будівництві (а тим більше в самостійному).
установка опалубки

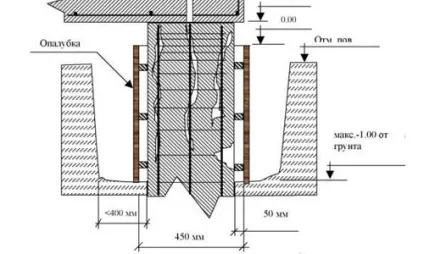

Схема сполучення паль з ростверком.
Щоб залити свайно-ростверкових фундамент із залізобетону, перш за все необхідно буде встановити опалубку, а в неї вставити арматурний каркас. Щоб в бетон був повністю занурений арматурний каркас, слід підкласти брусочки, що мають товщину 3-5 сантиметрів, під нижні прути арматури.
У разі якщо каркас буде лежати на дні опалубки, нижні прутки арматури будуть на нижній поверхні конструкції. Каркас в опалубці знадобиться досить міцно закріпити. Це необхідно для того, щоб уникнути його зсуву в процесі заливки бетону. Після цього монолітний ростверкових фундамент буде готовий до заливання.
Всі стовпи або палі фундаменту армуються. Прутки будівельної арматури повинні стирчати з оголовків для того, щоб виконати з'єднання кожної палі з ростверком. Для того щоб надійно закріпити на палях ростверк, дані прутки повинні з'єднуватися з його арматурним каркасом.
Ширина конструкції найчастіше трохи більше, ніж товщина майбутніх стінок. Вона становить орієнтовно 30-40 сантиметрів. Форма поперечного перерізу найчастіше близька до квадратної або квадратна.
Підвищений, високий і заглиблений варіанти
По розташуванню ростверку відносно рівня землі різниться 3 види: підвищений, високий і заглиблений. Найбільш поширеним і виправданим є високий, тобто знаходиться вище, ніж рівень землі, як мінімум на 10-15 сантиметрів. Це необхідно для того, щоб грунт не спирається в нього при морозному обдиманні. Якщо грунт, який може спучитися, буде піднімати свайно-ростверкових фундамент, разом з ним він вирве палі фундаменту з землі або, що набагато ймовірніше, від оголовків паль відірве дану конструкцію.
Читайте також: Недоліки стін з пінобетону
Головним недоліком бетонних фундаментів з високим ростверком є порожнеча між підлогою будинку і поверхнею землі. Половину першого поверху через це знадобиться додатково утеплювати, а конструкція будинку не передбачатиме підвалу.
Схема фундаменту з ростверком.
Підвищений ростверк - це така конструкція, підошва якої знаходиться на рівні землі. Перевагою подібного пристрою є відсутність відкритого простору між підлогою першого поверху будинку і землею. Для того щоб грунт не впливав на ростверк фундаменту при обдиманні, слід вийняти з-під нього деяку частину грунту (приблизно 10-15 сантиметрів).
Заглиблений ростверк буде перебувати нижче рівня землі. Точно так же, як з-під підвищеного, з-під нього знадобиться видалити шар грунту з такою ж метою - уникнути тиску здимаються. Для заглибленого і підвищеного бетонних ростверків характерною є одна і та ж проблема: в порожній простір з часом під ними може обсипатися грунт, який в кінцевому результаті здатний заповнити порожнечу між підошвою ростверку і землею.
Для того щоб цього уникнути, знадобиться захистити порожнечу під ростверком від оточуючих грунтів. Це є можливість зробити, наприклад, за допомогою гладкого шиферу або листів заліза, проте в будь-якому випадку це може спричинити за собою додаткові витрати коштів, часу і власних сил. Особливо заглиблений і підвищений ростверк є не найвдалішим і зручним варіантом в будівництві.
Різниця між ростверком з газобетону і стрічкою
Подібні конструкції на палях в деяких випадках називається свайно-стрічковим або столбчато-стрічковим фундаментом. В такому випадку мається на увазі їх зовнішню схожість з такою підставою, як стрічковий фундамент. Однак свайно-стрічковий і столбчато-стрічковий фундамент - це неправильні назви. Принциповою відмінністю стрічки і ростверку є їх призначення.
Стрічка фундаменту здатна самостійно передавати навантаження на грунт від будинку. Вона за допомогою всій своїй поверхні лягає на землю.Дополнітельние палі і стовпчики для подібної стрічки практично не мають ніякого сенсу. Вони не здатні поліпшити її стійкість до сил обдимання і не збільшать несучу здатність.
Сенс ростверку полягає в об'єднанні всіх паль в єдине ціле. Сам він не буде передавати навантаження на грунт, він тільки розподілить її між палями. Він не повинен знаходитися на землі, тому як в процесі пученія грунту його може відірвати.
