За складністю будівництва класична російська піч перевершує цегляні опалювачі інших конструкцій, так що без навичок і практики скласти її своїми руками не вийде. Чи не надихає і вартість споруди, адже навіть на сучасну модель подовой міні-печі піде близько 800 шт. якісної цегли. Але завдяки високій ефективності (ККД більше 60%) і теплоємності ці споруди залишаються привабливими для багатьох домовласників. Ми теж вирішили не обходити їх увагою і дати вам докладний опис кладки простого варіанту печі, оснащеної лежанкою.

Вивчаємо будову та принцип роботи

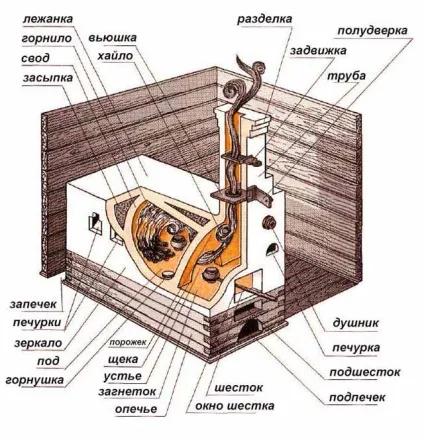

На даний момент традиційна російська піч зазнала безліч удосконалень. З'явилися варіанти опалювачів з каміном, вручений плитою і духовкою, а також вуличні комплекси - барбекю, що будуються під навісами або в великих альтанках. Але основою для всіх перерахованих конструкцій служить стародавня подова піч з димохідної трубою, висунутої в передню частину. Її пристрій докладно показано на схемі:

Довідка. Зразкові розміри споруди, найчастіше зводиться в древньої Русі, складають 3 х 2 х 2,5 аршини або 2130 х 1420 х 1780 мм. Остання цифра позначає висоту до верху лежанки.

Перерахуємо особливості конструкції:

1. Будова спочиває на фундаменті і опечье - 4 стінах з порожниною всередині для зберігання домашнього інвентаря або порції дров - подпечком (інакше - подтопкі). Раніше підставу робилося дерев'яним, зараз будується із цегли.
2. Тіло печі складається з двох відсіків. Передній - загнеток - являє собою закриту стінами передтопковий поверхню, що закінчується вгорі димоходом. Задня частина - довгасте горнило з похилим подом і напівкруглим склепінням. Останній теж схиляється в бік гирла під певним кутом.
3. Порожнини між зовнішніми стінками і горном засипаються чистим піском або глиняно-піщаною сумішшю. Перекриття над верхньою засипанням грає роль лежанки.
4. Спереду і з боків обігрівача влаштовано кілька невеликих ніш - печурок.
5. У найпростішому виконанні димова труба оснащена ревізійної дверцятами і заслінкою (стара назва - в'юшки).

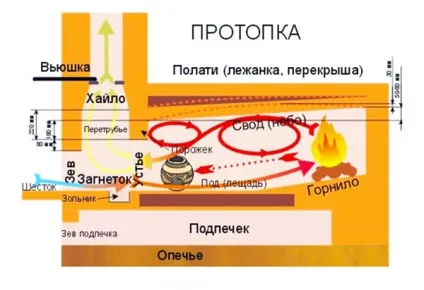

Рух газів і тепла в топливнике

Принцип, який використовує при роботі російська піч, досить простий і одночасно ефективний. До дров, спалюється в горнилі, повітря надходить через гирло і вікно загнетке, причому потік стелиться по нижній частині вогнища, ближче до поду. Йому назустріч по верхній зоні рухаються більш легкі продукти горіння, що виходять з гирла в димовий канал. Як це відбувається, наочно показано вище на малюнку.

Важливий момент. Ефективний прогрів теплоємних стін і піщаної засипки досягається за рахунок нахилу склепінь і пода печі. Гаряче повітря не може вийти назовні, поки не охолоне і не потяжелеет. Цей принцип використовується в сучасних колпакових печах.

Викладаємо російську піч з лежанкою

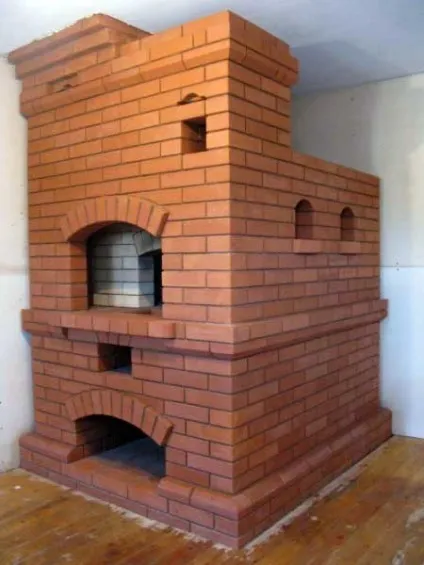

Найбільш складний момент - кладка похилих зводів горнила. Тому для початку ми пропонуємо виконати класичну конструкцію без додаткових елементів - плити, духовки і так далі. Якщо ви успішно побудуєте грубку, зображену на фото, то згодом візьмете більш складний проект на власний розсуд.

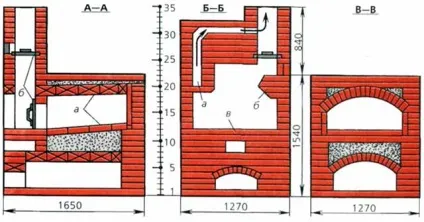

Нижче на кресленні показана в розрізі відносно невелика грубка розмірами 1650 х 1270 х 1540 (висота лежанки). Таке міні-споруда впишеться як в інтер'єр заміського котеджу, так і в маленький будиночок на дачі. З додаткових функцій тут є тільки душник для підігріву самовара та грубка на одній зі стін (їх можна зробити більше).

Будівництво ведеться в кілька етапів:

1. Заготівля будматеріалів.
2. Пристрій міцного фундаменту.
3. Зведення тіла печі та димаря.
4. Сушка і первинне протапліваніі.

Тепер розглянемо весь процес поетапно.

Підготовка матеріалів і пристосувань

Перед тим як зробити малу російську піч своїми руками, необхідно купити наступні матеріали:

• цегла червона керамічна повнотіла - 1650 шт .;
• засувка, що має «живе» перетин 26 х 24 см;
• прочищувальна дверцята;
• суха глиняно-піщана суміш для кладки печей і камінів в розрахунку на приготування 70 відер розчину;
• будматеріали для фундаменту - цемент М400, пісок, рубероїд;
• базальтовий картон або повсть;
• лист покрівельної сталі.

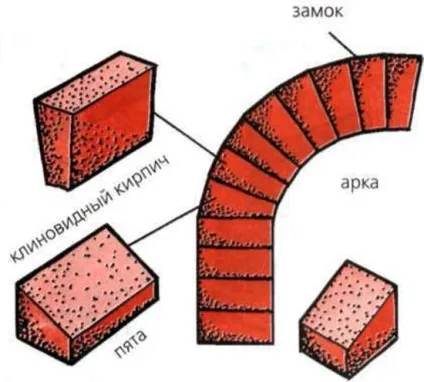

Різновиди фігурного цегли

Порада. Не варто експериментувати і самостійно робити розчин з глини і піску, якщо ви не є досвідченим пічників. Ціна готової будівельної суміші не настільки велика, щоб економити на надійності споруди.

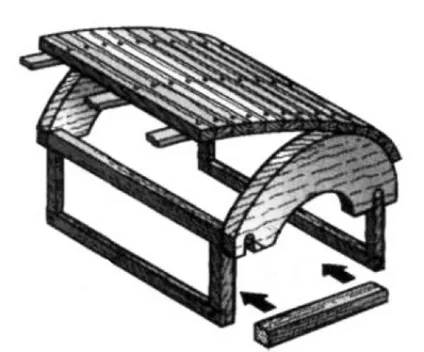

Для роботи вам буде потрібно звичайний кладочний інструмент: кельму, кирка, дерев'яний або гумовий молоточок, а також будівельний рівень, рулетка і схил. До того ж перед початком робіт потрібно зробити шаблон для кладки арочного склепіння, що представляє собою раму з бруса з кружалами і настилом з дощок. Як виглядає дерев'яне пристосування, показано нижче на малюнку.

Рекомендація. При виготовленні кружала НЕ набивайте багато цвяхів і занадто не старайтеся. Справа в тому, що цю своєрідну опалубку доведеться виймати через гирло горнила по частинах, коли розчин висохне.

Опалубка для формування цегляних склепінь

Заливка фундаментної плити

Як ви розумієте, російська піч - спорудження досить важке. У нашому випадку його вага складе 1650 х 3,5 = 5,8 тонн (розрахунок по масі цегли). Основа повинна бути відповідним, тому на місці споруди потрібно вирити котлован розмірами 180 х 140 см з урахуванням виступу 50 мм в кожну сторону від габаритів обігрівача. Глибина ями визначається по розташуванню стабільних горизонтів грунту, а ще простіше - за існуючим фундаменту будинку.

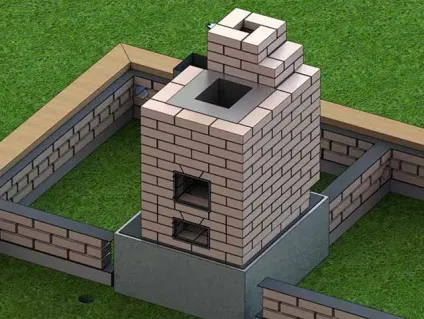

Важливий момент. Об'єднувати пічне підставу з фундаментом будівлі неприпустимо. Передбачте мінімальний відступ 10 см, як зроблено на фото.

Далі порядок робіт такий:

1. Дно котловану піддайте трамбування, потім засипте піском на висоту 100 мм і теж ущільните.
2. Приготуйте дуже рідкий розчин цементу і глини.
3. Заповнюючи яму бутовим каменем, розлити все порожнини розчином, поки не дійдете до рівня землі.
4. Отримане підставу застелите в 2 шари руберойдом, щоб уникнути капілярного підйому вологи з ґрунту. Простіше кажучи, виконайте гідроізоляцію.

Щоб вивести фундамент на 10 см вище чистого статі, використовуйте будь-яку з двох технологій - залийте залізобетонну плиту в опалубці або побудуйте стінки з другосортного глиняної цегли, а внутрішню порожнину закладіть бутом. Обидва способи ми докладно описали раніше у відповідній статті.

Процес порядовой кладки

Перед початком робіт кладок слід укласти на готовий фундамент лист металу і базальтовий картон (або повсть, просочений рідкою глиною). Потім приготувати відро з водою і зробити заміс розчину згідно з інструкцією на упаковці будматеріалу. Якщо у вас недостатньо досвіду в пічному справі, то спочатку ознайомтеся з загальними рекомендаціями по кладці, викладеними тут.

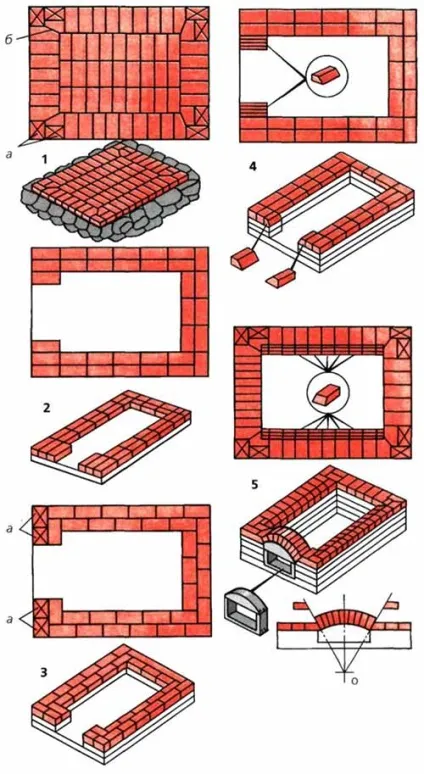

Тепер можна класти суцільний перший ряд російської печі, орієнтуючись на порядовку. Зверніть увагу, як викладено його кути з колотих цеглин - трехчетверок. Це потрібно для забезпечення правильної перев'язки наступних рядів. Далі формуються стінки опечье і арочний отвір подпечка за допомогою надколотих по кутах каменів. Щоб викласти 5-й ряд, куди входить арка, встановіть в отвір дерев'яну опалубку. При цьому цеглини двох бічних стінок теж стісуються під установку шаблону, формує звід.

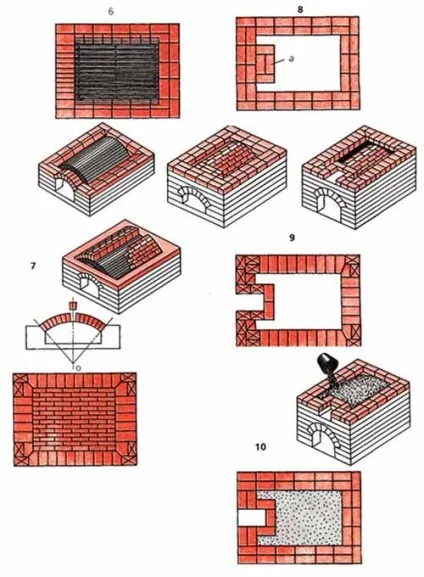

На шостому ряду боковини викладаються в півцеглини, а передня і задня стінка - в цілий цегла, після чого ставиться опалубка арки. На ній влаштовується звід з клиновидних каменів і п'ят, паралельно зводиться тіло печі. Після кладки 10-го ряду отвір акуратно засипається піском.

Порада. Якщо клиновидних цегли придбати не вдасться, кладіть звід з каменів стандартних розмірів, расклінівая їх дрібними осколками і розчином.

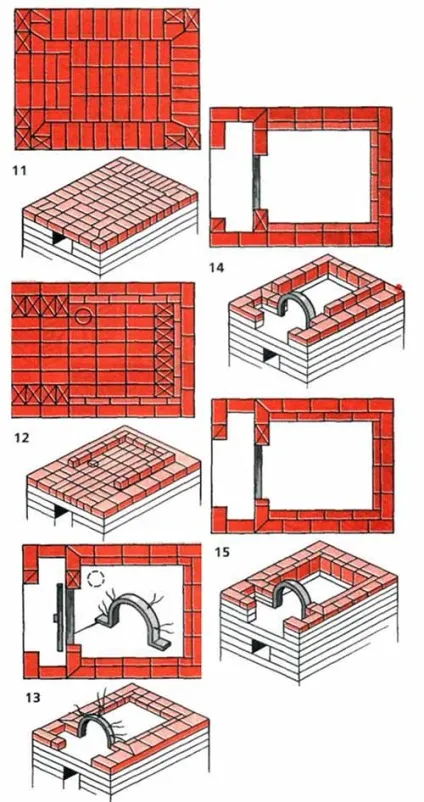

Ряд №11 робиться суцільним з метою перекрити засипку, а 12-й формує під. Цеглини, що опинилися дном топливника (горнила), розчином не пов'язує. Наступні кроки - кладка стін горнила і монтаж опалубки в гирлі паливної камери.

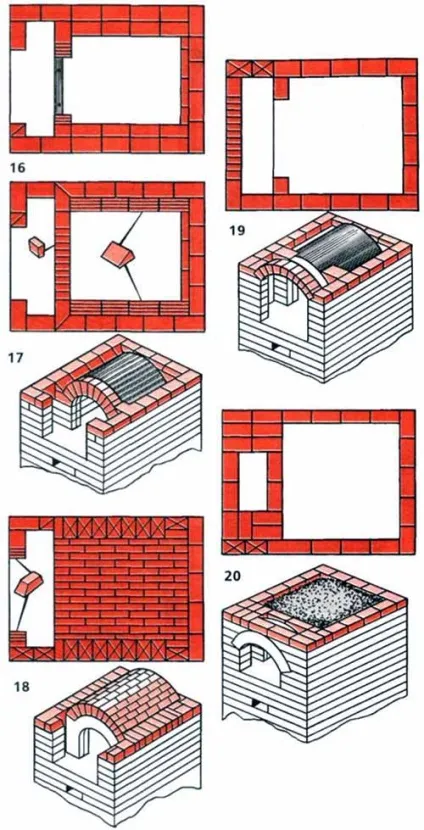

У 17-му ряду потрібно стесати 8 цегли під великий звід горнила, після чого знову поставити опалубку і викласти арку. Дійшовши до 20-го ряду, операція засипки піском повторюється.

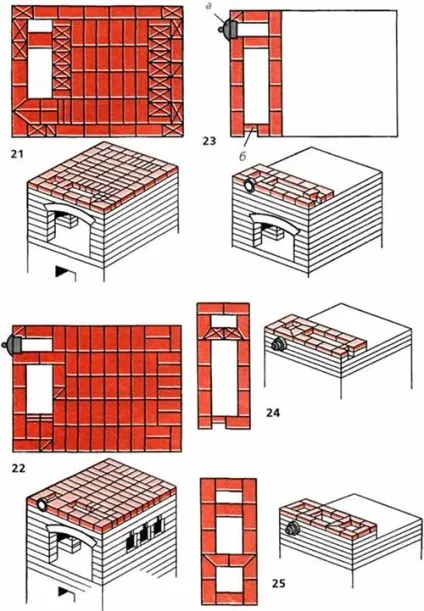

Суцільні ряди №21 і 22 є основою лежанки. Далі кладка триває тільки в передній частині, де остаточно формується загнеток і димохідна труба.

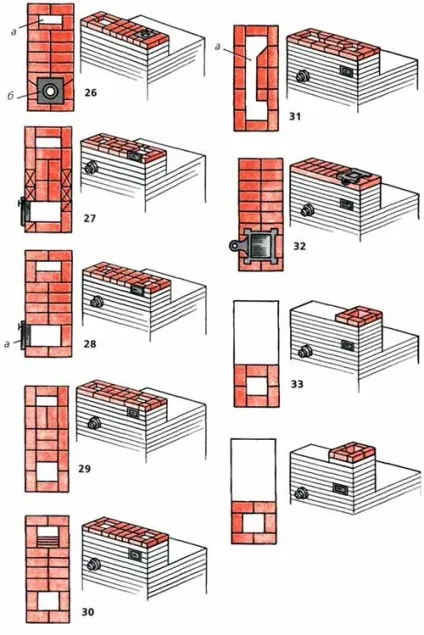

На 26-му ряду ставиться дверцята, а на 32-му - засувка. Вище триває кладка димохідної труби, що відводить продукти горіння на вулицю.

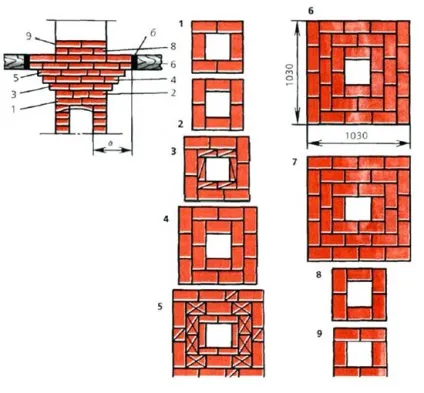

Щоб пройти дерев'яне перекриття з дотриманням протипожежних норм, на комині треба викласти оброблення. Це розширення димоходу, що збільшує відстань від внутрішньої стінки труби до дерев'яних конструкцій. Кладочная схема оброблення показана на порядовке:

Сушка і перша розпалювання

Якщо російська піч з лежанкою викладалася з дотриманням технології, в тому числі з замочуванням цегли, то спочатку її стіни містять велику кількість вологи. Для її видалення потрібен час і зусилля з вашого боку, оскільки відразу ж розтоплювати піч по максимуму не можна - кладка потріскається. Необхідно почекати 3 діб для первинної підсушування розчину, а потім діяти в такому порядку:

1. Відкрийте дверцята і розведіть маленький вогнище прямо на в'юшки, повністю розкривши заслінку. Так ви просушіть димохід і видаліть повітряну пробку, через яку піч стане сильно диміти в приміщення.
2. Покладіть в горнило трохи хмизу і підпаліть. Потім протягом 2 годин підтримуйте невелике багаття.
3. Операцію повторюйте щодня на продовженні 2 тижнів, поступово збільшуючи порції дров. Ознака повного висихання - відсутність темних розлучень на стінках печі і димохідної труби.
