Робота з шарами в автокад

У цій статті мова піде про управління шарами в Авткоаде. Ви дізнаєтеся, як додати елементи в шар, як об'єднати шари і швидко виділити всі об'єкти, що лежать на конкретному шарі. Так само ви дізнаєтеся, як перемістити елементи креслення з одного шару на інший, ознайомитеся з порядком відображення шарів в диспетчері властивостей.

Як додати елемент в шар в Автокаде?

Всі побудови, які ви здійснюєте в системі AutoCAD, виробляються на поточному шарі. За замовчуванням це шар "0" (нульовий).

Щоб зробити в AutoCAD інший шар поточним просто виберіть його в списку "Шари" на вкладці "Головна". Після цього можете приступати до роботи в AutoCAD. Всі об'єкти будуть належати обраному вами шару.

При зміні поточного шару на кресленні не повинно бути виділених об'єктів. Якщо такі є, то спочатку слід натиснути "Esc", щоб зняти виділення.

Іноді при роботі в AutoCAD необхідно перейти на той шар, на якому знаходиться певний об'єкт або побудова. Якщо шарів багато і вони відносно схожі, то перебирати всі шари з метою пошуку потрібного - тільки даремно витрачати час.

Для цього натисніть на кнопку "Зробити шар об'єкта поточним", а потім вкажіть об'єкт, на шар якого ви хотіли б перейти.

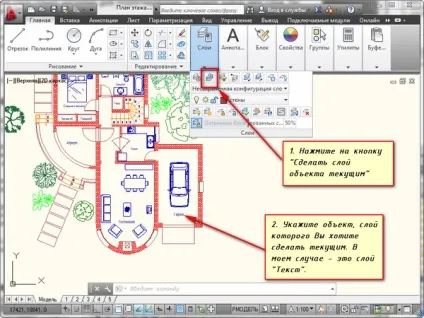

Мал. 1 - Як зробити шар об'єкта в Автокаде поточним

Як об'єднати шари в Автокаде?

Дуже часто може знадобитися злиття шарів в Автокаде для скорочення їх кількості на кресленні. Так само мені зустрічався питання: "Як в Автокад всі верстви перемістити на 1 шар?". Щоб це зробити швидко потрібно скористатися командою "Об'єднати" (або в командному рядку прописати СЛОЙОБ'ЕД), яка знаходиться на панелі "Шари" (рис. 2).

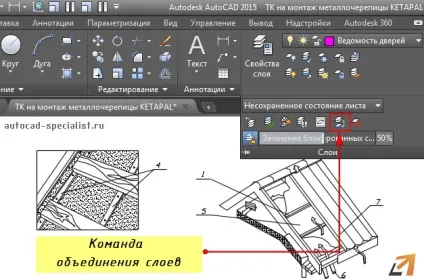

Мал. 2 - Об'єднання шарів у AutoCAD

Обов'язково перевірте, щоб шари, які потрібно об'єднати, чи не були поточними. Після активації команди потрібно вибрати об'єкти на шарі, який потрібно об'єднати, натиснути Enter. Далі вибрати об'єкт на шарі, з яким потрібно виконати злиття. Залежно від об'єктів на вашому кресленні, може вивестися текстове повідомлення (рис. 3).

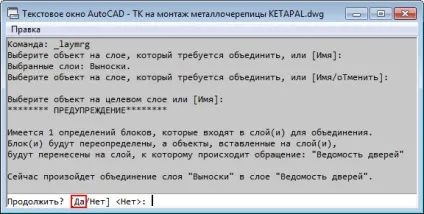

Мал. 3 - Текстове повідомлення при злитті шарів в Автокаде

Після натискання "Так" відбудеться об'єднання шарів в AutoCAD, після чого зі списку автоматично віддалиться шар, який був об'єднаний, а всіх об'єктах будуть присвоєні властивості нового шару: колір, тип лінії і т.д.

Як виділити всі об'єкти шару в Автокаде?

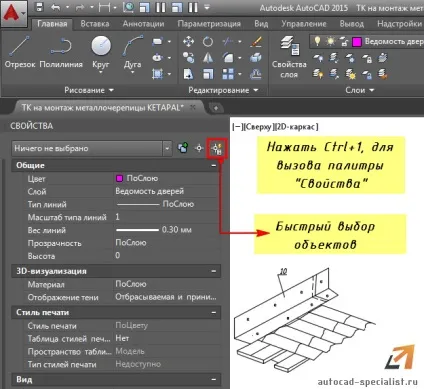

Мал. 4 - Виклик палітри "Швидкий вибір" AutoCAD

Відкриється діалогове вікно для швидкого вибору об'єктів. Потрібно вказати фільтр вибору (Властивості) → Шар, а також вибрати сам шар по його назві (рис. 5).

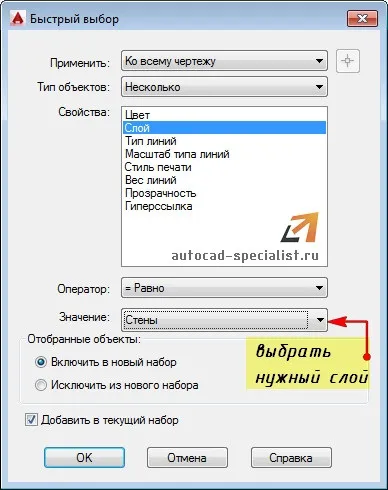

Мал. 5 - Як виділити всі об'єкти шару в Автокаде

Виділити шар Автокад, а вірніше, об'єкти, які на ньому розташовані можна через ізоляцію ін. Шарів. Ізоляція дозволяє на деякий час приховати всі шари, крім поточного, що забезпечує зручний доступ до всіх елементів креслення, лежачим на певному шарі.

Тепер ви знаєте, як виділити всі об'єкти одного шару Автокад дуже швидко.

Кількість об'єктів в шарі AutoCAD

Використовуючи вищеописаний спосіб швидкого виділення всіх об'єктів, які лежать на шарі, можна також швидко дізнатися їх кількість.

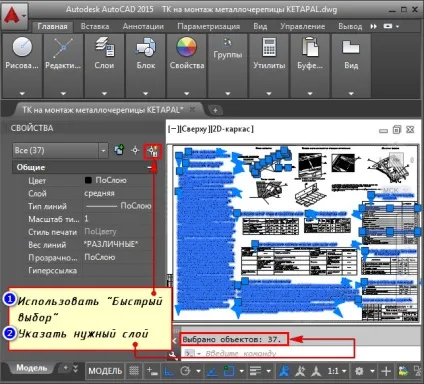

Мал. 6 - Визначення кількості об'єктів на шарі в Автокаде

Як перемістити елементи креслення з одного шару на інший в AutoCAD?

Щоб швидко перенести елементи в AutoCAD з одного шару на інший, спочатку просто виділіть дані елементи будь-якими відомими способами.

Потім виберіть потрібний шар у списку "Шари".

В результаті виділені елементи будуть перенесені на обраний вами шар.

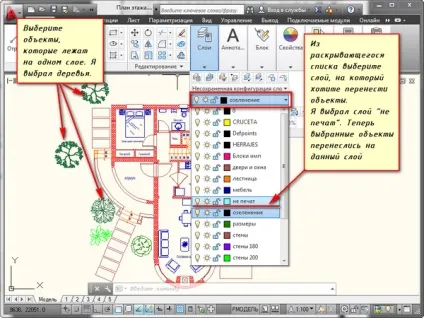

Мал. 7 - Переміщення об'єктів з одного шару AutoCAD на інший

Порядок шарів в Автокаде.

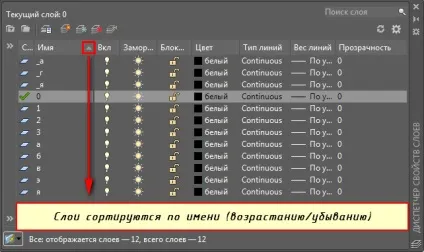

Мал. 8 - Сортування шарів по імені в диспетчері параметрів шарів

Довжина ліній в шарі Автокада. Вважати сумарне значення

Щоб автоматично підрахувати сумарну довжину ліній в шарі або ж сумарну площу і об'єм, потрібно скористатися спеціальним додатком до AutoCAD (скачати GeomProps). Необхідно одноразово завантажити arx-файл для потрібної версії Автокад за допомогою команди _APPLOAD (або _ARX). Після цього додається нова група в палітру Властивості (Ctrl + 1) ---> Геометричні властивості з полями Площа (сума), Довжина (сума), Обсяг (сума).

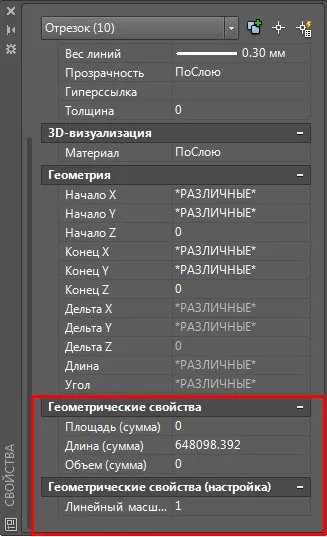

Мал. 9 - GeomProps - сумарна площа, довжина і об'єм обраних примітивів
