Різці для нарізування прямокутної внутрішньої трапецеїдальної різьби

Зміст

Різці для трапецеїдальної різьби є токарним інструментом, який має вельми незвичайну форму. Він заточується за певним шаблоном, як це робиться і в інших інструментах нестандартної форми. Цей продукт не можна віднести до найбільш поширеним, але вони знаходять застосування в промисловості, так як трапецеїдальні різці дозволяють отримати більш складне, і в той же час більш надійне з'єднання деталей. Найчастіше з цих інструментів робляться різьблення з великим кроком, так що вони застосовуються переважно для великих деталей.

Різець різьбовий трапецеїдальний має відносно велику глибину занурення в деталь, тому, при тривалому нарізуванні на інструмент покладається велике навантаження. Знос різців можна скоротити, якщо застосовувати вироби з твердосплавних матеріалів і дотримуватися правильних технологічних режимів. У машинобудуванні періодично виникає необхідність в нестандартних різьбах, так що різці трапецеїдальні виявляються досить затребуваними. Різець для трапецеїдальної різьби створюється за такими ГОСТам як 18876-73, 9494-60 і 19257-73.

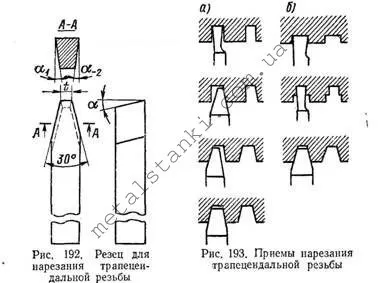

фото: різці для нарізування трапецеїдальної різьби

Унікальна конструкція самого виробу допомагає домогтися потрібного результату, який не дасть жоден інший різець. Головне, щоб його жорсткість перевершувала жорсткість заготовки, інакше все може швидко зламатися і почнуть проявлятися дефекти різців, які будуть відображатися на якості вироблених операцій.

Види трапецеїдальних різців

Існують різці для внутрішньої трапецеїдальної різьби і для зовнішньої. Перші є значно меншими розмірами, так як їх доводиться поміщати всередині оброблюваних циліндричних поверхонь. При роботі з ними майстер діє практично наосліп, тому що не видно результату дій. З цієї причини слід строго дотримуватися режими різання. Зовнішні різці мають більші розміри, але це не єдина їхня особливість, так як кути розташування ріжучих частин у них побудовані таким чином, щоб після нарізування деталі могли безпроблемно і надійно з'єднатися. Для цього використовуються складні форми, які не видно в інших інструментах цього типу.

Крім цього вироби впораються на праві і ліві, що залежить від спрямованості різця, який закріплений в верстаті. Природно, що це впливає і на різьблення, так як для внутрішньої і зовнішньої потрібно використовувати речі однієї спрямованості, інакше ні про яке нормальне з'єднанні не може бути й мови. Різець різьбовий для нарізування трапецеїдальної різьби може мати ще різні розміри і матеріали виготовлення, так що потрібно знати, з якими заготовками буде вестися робота, щоб зробити правильний вибір.

Основні розміри різців

Різці для наполегливої ​​різьблення виготовляються як з твердосплавних матеріалів, які відмінно підходять для жорстких матеріалів і можуть ефективно протистояти вібраціям і підвищенню температури, що виникає під час тривалої роботи.

Геометрія трапецеидального різця

Зовнішній вигляд даного інструменту помітно виділяється серед інших, так що його можна легко відрізнити від інших. Але тут є практично всі основні елементи, що зустрічаються в стандартних резцах.

Основний ріжучої частиною є головна кромка інструменту, яка розташовується там, де перетинаються передня і задня поверхня різця. Також на ньому є і допоміжна кромка. Ця частина розташовується там, де перетинаються передня і задня допоміжна кромка.

Перетином головної та допоміжної вершиною ріжучої кромки називається вершина різця. Вона виконує основну роботу по нарізці різьблення і задає її формую. Головка є головним робочим елементом, так як стрижень служить тільки для закріплення в верстаті.

Вибір трапецеидального різця

Нарізування трапецеїдальної різьби різцем є досить складним процесом, багато в якому залежить від правильності вибору інструменту.

«Рада професіоналів! Нерідко різці даного типу обробляються майстрами самостійно для отримання потрібних розмірів, так що при цьому не варто забувати про обробки іншого інструменту, який буде нарізати внутрішню або зовнішню різьбу. »

При виборі особливу увагу варто звертати на заточку інструменту. Коли підбирається різьблення трапецеїдальних, то заточка різця повинна відповідати розмірам заготовки. Ширина прорізу і його глибина повинна бути пропорційна оброблюваної деталі. Великі інструменти, як правило, стикаються з великою кількістю навантажень, тому, температура різця під час роботи помітно підвищується. Необхідно віддавати перевагу, в такому випадку, твердосплавним матеріалами. При невеликому зануренні з дрібним кроком в заготовках з м'якого металу підійдуть і інструменти з швидкорізальної сталі.

режими різання

Нарізування трапецеїдальної різьби різцем нерідко відбувається в декілька заходів. Ця необхідність виникає з тієї причини, що тут немає дуже гострих кутів, як це видно в інших деталях. Головна ріжуча кромка повинна бути розташована паралельно нарізається осі. Задній кут повинен мати відхилення приблизно в 6-8 градусів. У свою чергу це повинно бути всього на 2 градуси вище кута підйому, під яким розташована лінія підйому. Тут потрібно строго дотримуватися всіх правил установки, так як при повторному проході дії повинні точно повторювати попередні, для чого і розробляється складна система заточування. Сам процес здійснюється простими рівномірними надходять рухами.

маркування

На прикладі різу ВК15 можна розглянути особливості маркування цих виробів. Дана марка належить до швидкорізальної сталі твердих сплавів вольфрамової групи. Змісту карбіду вольфраму в ній становить 85%, а кобальту (К15) - 15%.

Виробники

• Proma (Чехія);
• Intertool (Китай);
• Rhino Rush;
• ТОВ «Мелітополь Інструмент» (Мелітополь, Україна);
• Твердий сплав (Україна);
• Seco (Швеція);
• Міротех.
