Річного графік ППР електрообладнання

Основним документом, за яким здійснюється ремонт електрообладнання, є річний графік планово-попереджувального ремонту електрообладнання, на основі якого, визначається потреба в ремонтному персоналі, в матеріалах, запасних частинах, комплектуючих виробах. У нього включається кожна одиниця, яка підлягає капітальному та поточному ремонту електроустаткування.

Розглянемо конкретно взятий приклад. Припустимо, що у нас в електрогосподарстві, в корпусі 541, є:

1. Масляний трансформатор трифазний двохобмотувальні 6 / 0,4 кВ,

2. Електродвигун насоса, асинхронний Рн = 125 кВт;

Крок 1. Вносимо в порожню форму таблиці «Вихідні дані для складання графіка ППР» наше обладнання.

Таблиця. - Вихідні дані для складання графіка ППР

Крок 2. На цьому етапі визначаємо нормативи ресурсу між ремонтами і простою.

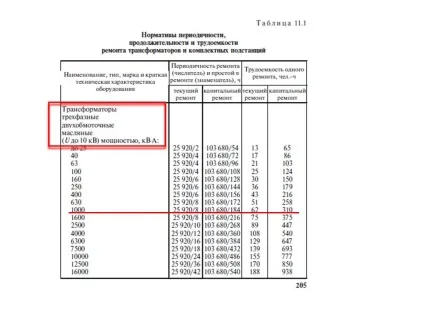

a) Для нашого трансформатора: відкриваємо довідник стор.205 і в таблиці «Нормативи періодичності, тривалості та трудомісткості ремонту трансформаторів і комплектних підстанцій» знаходимо опис обладнання, яке підходить до нашого трансформатора. Для своєї потужності 1000 кВА вибираємо значення періодичності ремонту і простою при капітальному і поточному ремонтах, і записуємо їх в таблицю «Вихідні дані для складання графіка ППР».

б) Для електродвигуна по тій же схемі - стор.151 Таблиця 7.1 (дивись малюнок).

Знайдені нормативи в таблицях переносимо в таблицю «Вихідні дані для складання графіка ППР».

Таблиця. - Вихідні дані для складання графіка ППР

Чергові огляди електрообладнання (без їх відключення) виробляються один раз на місяць. Тривалість і трудомісткість ТО електричного обладнання слід передбачати 10% від поточного ремонту.

Для того щоб визначити скільки буде тривати в місцях ремонт необхідно кількість годин періодичності ремонту по обладнанню розділити на кількість годин на місяць. Виробляємо обчислення для трансформатора Т-1: 103680/720 = 144 міс.

Крок 3. Після таблиці «Вихідні дані для складання графіка ППР» необхідно розрахувати кількість ремонтів між оглядами і скласти по кожному типу обладнання структуру ремонтного циклу.

Важливе зауваження: якщо електрообладнання знову монтується, то всі види ремонту, як правило, «танцюють» від дати введення обладнання в експлуатацію.

Наш графік набуває такого вигляду:

Крок 6. Визначаємо річну трудомісткість ремонтів.

Наш графік набуває такого вигляду:

Крок 7. На підставі структури ремонтного циклу по кожному обладнанню проставляем кількість оглядів між ремонтами і визначаємо річний простий по ТО.

Трудомісткість вважається за кількістю одиниць обладнання та нормами трудомісткості одного ремонту. Для трансформатора він буде дорівнює 68,2 чол / год (6,2 чол / год множимо на 11ТО).

Отримуємо остаточний вигляд нашого графіка.

Така схема зручна при роботі з підрядними організаціями, які виконують ремонтні роботи. Не варто забувати, що дати ремонтів необхідно погоджувати з механічною службою і при необхідності службою КВПіА, а також з іншими структурними підрозділами, які мають безпосереднє відношення до ремонту і обслуговування суміжного обладнання.

[1] Таблиця 6.1. стовпець 9, рядок «Разом».

[2] Таблиця 6.6. Графік ППР, стовпець 19, рядок «Разом».

[3] Таблиця 6.1. стовпець 4, рядок «Разом».
