Ремонт витяжки своїми руками і зміна запчастин

Ремонт кухонних витяжок практично завжди виправданий з фінансової точки зору, починають своїми руками кілька дрібних несправностей цілком під силу кожному домашньому майстру.

Як влаштована витяжка

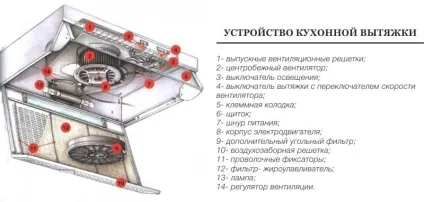

Перш ніж почати ремонт витяжки своїми руками, варто розібратися в її пристрої. Така техніка може бути витяжної (відвідного) або рециркуляционного типу (повітря очищається і випускається назад), але у обох видів головним робочим елементом завжди є асинхронний двигун (8).

Крім того, в такій техніці обов'язково буде вентилятор (2), який може виявитися осьовим або тангенціальним. Осьової є лопаті, «затягують» всередину повітря. Повітряний потік буде проходити по осі обертання двигуна. Вентилятори тангенціального типу являють собою рівномірно розташовані по колу лопаті-лопатки. Такий вентилятор краще - його принцип роботи забезпечує збільшений ККД.

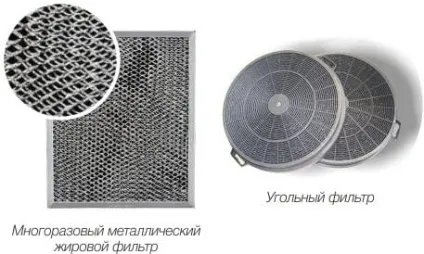

У витяжці обов'язково будуть і фільтри. Наприклад, бюджетний вугільний фільтр (9) надівається на круглий вхідний вікно мотора, а більш дорогої фільтрувальної конструкцією з вугільними гранулами буде та, яка має прямокутну форму і встановлена відразу за жировим. Жировий фільтр, в свою чергу, знаходиться відразу за робочою поверхнею (12). Існують також тканинні фільтри та вироби з паперу з просоченням (одноразові), проте зараз найбільшого поширення набули сітчасті багаторазові металеві жироуловлювачі.

Що ж стосується панелі управління, то вона буває сенсорна або механічного типу, але завжди буде являти собою загальний блок, як показано на фото нижче.

Якщо в приладі передбачено зміну швидкостей, то в обов'язковому порядку присутній схема, що формує керуючу напругу. Конструкція також доповнюється освітленням. Це можуть бути лампи розжарювання, галогенні або світлодіодні лампи.

Відремонтувати витяжку своїми руками нескладно, якщо діяти за певним алгоритмом. Зрозуміло, що спочатку потрібно визначитися з проблемою.

У разі, коли зламалася витяжка і не включається, обов'язково потрібно перевірити працездатність вбудованого освітлення. Таким чином відслідковується цілісність ланцюга харчування, чи правильно підключено до розетки. Якщо лампочки працюють, то проблема полягає в двигуні або системі управління, в цьому випадку вам потрібно купити нові запчастини, які підходять до моделі вашої витяжки та схвалені виробником.

Запчастини для кухонної витяжки продаються в спеціалізованих магазинах запчастин для побутової техніки і в інтернет-магазинах.

Як змінити двигун витяжки

Також дивіться і інші наші матеріали:

Вимкніть електроживлення витяжки.
Зніміть фільтри, потягнувши за язичок. Відкрутіть нижню панель витяжки, притримуючи її знизу, щоб вона не впала.
Вимкніть роз'єми проводів підсвічування, таким чином, ви від'єднайте обидві панелі друг від друга.
Зніміть витяжку або витягніть її з шафи, відкрутивши гвинти, і покладіть її акуратно на підлогу. Увага, витяжка важка, тому знімати її бажано з напарником.
Зніміть з двигуна вентилятор, звільнивши пружинний затиск або інше кріплення.

Тепер потрібно зняти двигун. Для цього відключіть зелений провід заземлення з гвинта на корпусі витяжки, а потім перережьте дроти, підключені до двигуна. Зніміть 3 гвинта з кріпильної пластини, як показано на фото нижче, приберіть цю пластину і витягніть двигун вентилятора з витяжки.
Підключіть новий двигун до кріпильної пластини, потім помістіть його в корпус витяжки, дріт заземлення назад.

Встановіть назад лопаті вентилятора, закріпивши пружинний затиск. Встановіть або вбудуйте витяжку на своє місце, закріпіть назад все панелі корпусу і підключивши електроживлення, перевірте роботу нового двигуна.

Що робити, якщо зламалася панель управління

Якщо мотор весь час функціонує, але не змінює швидкість, то в 92% випадків проблема криється в панелі управління. Краще і легше в цьому випадку просто купити нову і замінити, лагодити плату своїми руками досить складно.

А тепер розглянемо можливі дрібні несправності витяжки.

Що робити, якщо витяжка не включається

Тут можливих несправностей виявляється кілька:

Пристрій може виявитися не підключеним до електромережі. Потрібно перевірити і сам факт підключення, і наявність напруги в розетці.
Працездатність вимикача перевіряється тестером. Якщо цей елемент не «продзвонювати», він підлягає заміні.
Може виявитися, що проблеми з електроживленням. Вони можуть виникнути через поломки автомата або виходу з ладу запобіжників.
Вилка харчування також може вийти з ладу. До речі, в вилці може перебувати вбудований запобіжник, який може перегоріти - в цьому випадку буде потрібно його заміна.
Внутрішня електропроводка пристрої так само може провокувати збої. Її обов'язково перевіряють тестером, а виявлені погані контакти усувають, підтягуючи гвинти або обтиску наконечники плоскогубцями.
А ось несправності електродвигуна вимагають капітального ремонту і втручання професіоналів.

Витяжка працює, але не усуває запахи

Якщо при працюючій витяжці в кухні все одно залишаються сторонні запахи, то, швидше за все справа в фільтрі. Ефективність роботи витяжки знижується, якщо він вчасно не замінений (не очищений). Наприклад, вугільний фільтр, розташований відразу за воздухозаборной гратами, обов'язково повинен замінятися приблизно раз в 3 місяці. Фільтр такого типу може бути розбірним, тоді в ньому змінюються тільки вугільні гранули (фото зліва).

Одноразові Жіроулавлівающие фільтри (паперові і тканинні) так само підлягають заміні. Вони не відновлюються і прати їх не можна. А ось металеві сітчасті конструкції потребують регулярного очищення (їх навіть можна мити в посудомийній машині - орієнтовно раз на місяць).

Якщо ви переконалися, що проблема не в фільтрі, то вирішити проблему можна наступним чином - збільште час роботи пристрою, включаючи його за кілька хвилин до включення конфорок і вимикаючи через чверть години після того, як плита виявиться вільною.

Чи не працює освітлення

Якщо не працює освітлення витяжки, то все можна полагодити своїми руками за наступним алгоритмом:

У разі, коли вентилятор обертається без збоїв, а ось освітлення ніяк не включається, лампочка просто замінюється на нову.
Коли ж заміна лампочки не допомогла вирішити проблему, варто перевірити працездатність вимикача освітлення, швидше за все в ньому просто відійшов провід.

Як зберегти працездатність

Щоб ваша витяжка працювала якомога довше, слід вчасно міняти і чистити в ній фільтри. Сучасні моделі оснащені спеціальними датчиками (зумером або лампочкою), що демонструють необхідність заміни;
Щоб виключити перегрів (поломку) двигуна, потрібно не допускати роботу приладу при працюючих без посуду газових конфорках;
Крім того, обов'язково витримується мінімальна висота монтажу робочої поверхні витяжки - 70-75 см над газовою плитою, і 65-70 над варильною поверхнею.
