Ремонт світильників з люмінесцентними лампами - види несправностей і усунення

Загальновідомий факт, що світильники з лампами денного світла широко поширені не тільки на виробництвах і в організаціях, але і в приватних будинках і квартирах. Напевно у кожної другої людини в гаражі або коморі знайдеться старий, запорошений подібний світловий прилад, який вже не працює, а викинути його шкода. Тоді чому б своїми руками не відремонтувати ці лампи? Тим більше, якщо є можливість знайти десь старі і нікому не потрібні світильники, ремонт не буде коштувати ні копійки, а як відремонтувати - зараз розберемося.

Головне, що необхідно знати, перш ніж почати ремонт люмінесцентних світильників - це принцип їх роботи.

Принцип роботи пристрою

Зрозуміти принцип роботи люмінесцентної лампи можна на прикладі схематичного зображення, представленого нижче.

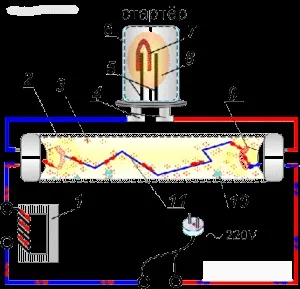

Схема включення люмінесцентної лампи з дроселем і стартером

На ній можна побачити:

1. пускорегулюючі апарати (стабілізатор);
2. трубку лампи, що включає в себе електроди, газ і люмінофор;
3. шар люмінофора;
4. стартерні контакти;
5. стартерні електроди;
6. циліндр корпусу стартера;
7. пластинку з біметалу;
8. наповнення колби з інертного газу;
9. нитки розжарювання;
10. випромінювання ультрафіолету;
11. пробою.

Шар люмінофора наноситься на внутрішню стінку лампи для того, щоб перетворити ультрафіолет, який невидимий людині, в освітлення, яке приймається звичайним зором. При зміні складу цього шару можна змінити відтінок кольору освітлювального приладу.

Отже, знаючи пристрій лампи і схему світильника, можна приступати до його відновленню.

Несправності люмінесцентної лампи і способи їх усунення

Насамперед потрібно перевірити, чи немає несправності в люмінесцентної лампи, за допомогою тестера або мультиметра. Необхідно пам'ятати, що в схемі, наприклад, світильника Армстронг з ЕПРА на 4 лампи (4 х 18) при перегорання однієї не будуть працювати всі чотири. У приладах з одним стартером на 2 трубки повинні бути справні обидві, ну а при підключенні з стартером на кожну лампу досить однієї робочої, і світильник буде працювати, навіть якщо друга несправна.

Після подачі живлення, якщо світильник не горить, потрібно перевірити подачу напруги на нього. Зробити це можна з вступного клемника.

Несправності світильників з дроселем

Отже, якщо попередні кроки виконані, а світильник як і раніше не працює, потрібно починати перевірку всіх вузлів схеми освітлювального приладу, т. Е. Безпосередньо прийматися за ремонт люмінесцентних ламп.

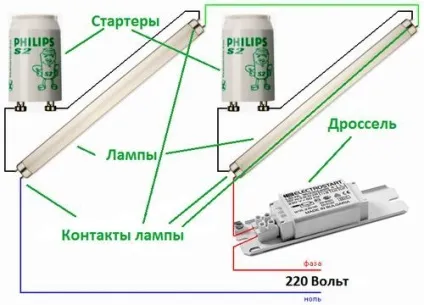

Схема послідовного підключення люмінесцентних ламп

Багато чого може сказати візуальний огляд, іноді неозброєним поглядом видно пробої, вм'ятини та інші причини того, чому лампа не загоряється.

Як і в будь-якому ремонті, спочатку необхідно перевірити елементарне. Має сенс поміняти стартер на свідомо робочий, після цього лампа повинна спалахнути, і тоді цю несправність люмінесцентного світильника можна буде виключити. Однак не завжди під рукою може виявитися відповідний по параметрам стартер, а перевірити той, що є, як-то потрібно, раптом причина не в ньому?

Все досить просто. Буде потрібно звичайний світильник з лампочкою розжарювання. Харчування на неї потрібно подати так - в розрив одного з проводів включити послідовно перевіряється стартер, другий же залишити цілим. Якщо лампа загорілася або закліпала, то прилад працездатний і проблема не в ньому.

Далі перевіряємо вхідний і вихідний напруга на дроселі. У працюючого тестер повинен показати струм на виході. При необхідності цей вузол схеми потрібно замінити.

Якщо ж і після цього світильник не займеться, тоді доведеться продзвонити на цілісність всі дроти лампи, а також перевірити напругу на контактах патронів.

Несправності світильників з ЕПРА

Тут ремонт люмінесцентного світильника зводиться лише до перевірки ламп, цілісності проводки і патронів-власників. Якщо ж вони в порядку, доведеться просто замінити електронний пускорегулюючі апарати.

Звичайно, якщо людина знає, як перевірити елементи ЕПРА на справність, а також є навіть невеликі пізнання в радіоелектроніці, то починають електронний баласт великих праць не складе.

Ремонт електронного баласту люмінесцентних ламп

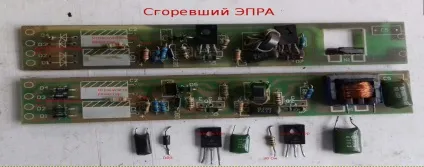

Згорілий електронний пускорегулюючі апарати

Найчастіше, якщо відмовив електронний баласт (пускорегулюючі апарати), то винна в цьому прогорание транзистора, що іноді можна побачити і неозброєним оком. Якщо ж візуально визначити це неможливо, доведеться випаять транзистори зі схеми і продзвонити мультиметром.

Якщо вони справні, то опір в них складе 400-700 Ом. Якщо один з транзисторів згорів, можливо автоматичне згоряння і резистора в 30 Ом.

Також в схемі присутній ще одне слабке місце - низькоомним запобіжник в 2-5 Ом. Дуже рідко причина може бути в згорілих елементах діодного моста. Це всі можливі причини, після їх усунення і буде закінчений ремонт баласту, т. Е. Відновлення згорілого електронного пускорегулюючий апарату.

Можливості запуску при згорілому обладнанні

В ремонті люмінесцентних ламп є і свої невеликі хитрощі. Наприклад, терміново знадобилося запустити подібний світловий прилад, а стартер вийшов з ладу, і немає ніякої можливості його замінити. Сам по собі цей елемент схеми служить для розігріву ниток розжарювання в люмінесцентної трубці.

Ну а якщо, наприклад, вийшов з ладу дросель? Його в наш час і в магазинах не у всіх знайти можна.

бездросельне включення

Продовжити роботу згорілого світлового приладу цілком можливо. Є спосіб, при якому можна включити люмінесцентну лампу денного світла без дроселя і стартера (схема підключення на малюнку). Звичайно, цей спосіб підійде не всім, потрібно хоча б трохи розбиратися в електротехніці.

Схема бездроссельного включення

Напруга подається після короткого замикання ниток розжарювання. Випрямлена напруга стає більше вдвічі, чого цілком вистачає для запуску лампи (цю функцію по ідеї і виконує дросель). Конденсатори С1 і С2 (на схемі) необхідно підібрати для 600 В, а С3 і С4 - з номінальною напругою в 1 000 В. Через деякий час пари ртуті, звичайно, осядуть в області одного з електродів, і світло від лампи стане набагато менш яскравим. Позбутися від цього можна буде, лише змінивши полярність, т. Е. Просто розгорнувши реанімовану перегоріла ЛЛ.

Бесстартерное включення

Існують освітлювальні прилади, які передбачені виключно для роботи без стартера. На таких лампах є маркування RS. Якщо таку трубку встановити в світильник, обладнаний переривачем, лампа дуже швидко згоряє. Відбувається це через необхідність більшого часу на розігрів спіралей таких люмінесцентних трубок. Довговічність стартера невелика, він часто перегорає, а тому має сенс розглянути можливість того, як включити люмінесцентну лампу без нього. Для цього знадобиться установка вторинних трансформаторних обмоток. Якщо запам'ятати цю інформацію, то вже не виникне питання, як запалити люмінесцентний світильник, якщо сталося перегорання стартера (схема з'єднання нижче).

Таким чином без зайвих витрат можна навіть своїми руками зібрати люмінесцентний світильник.

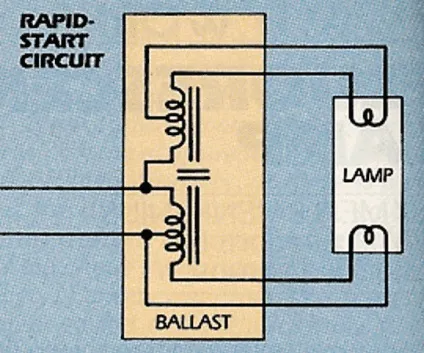

Схема включення без дроселя і стартера

Підбиття підсумків

Стало бути, напрошується висновок - ні до чого викидати те, що цілком ремонтопригодно і життєздатне. Необхідно лише добре подумати головою, а після прибуття руками, і зажевріли лампа не тільки додасть впевненості в своїх силах, а й добре відіб'ється на фінансовому стані. А в наш час зекономлені на світильнику кошти можна вкласти в більш необхідні речі.
