Ремонт оверлоков, пристрій і настройка оверлока

Будь-оверлок, в тому числі і побутової оверлок, влаштований не набагато складніше швейної машини. Однак, налаштувати параметри його роботи, встановити правильні зазори петлітелей і голок оверлока дуже складно. Тому виконати ремонт оверлока своїми руками, без спеціальних знань і навичок практично неможливо. Але, не завжди потрібно виконувати саме ремонт оверлоков. Тобто, встановлювати положення петлітелей щодо голок, виконувати регулювання взаємодії кожного петлителя і голки, налаштовувати роботу головного валу і т.д. В основному досить перевірити правильність заправки ниток оверлока, налаштувати їх натяг, вчасно змастити і почистити оверлок і він знову буде якісно обметувати тканину.

Правильна заправка нитки в голки і петлітелі оверлока, правильне регулювання натягу ниток є основною умовою якісної роботи оверлока будь-якої моделі. У порівнянні зі швейними машинами човникового стібка оверлоки, побутові коверлоки і промислові распошивальні машини дуже чутливі до натягнення ниток і їх якості. Найменше невідповідність нормі призводить до появи різних дефектів строчки. Тому при зміні ниток починайте роботу з регулювання їх натягу.

1. Складний ремонт оверлока може виконати тільки майстер

У деяких інструкціях до оверлок передбачається їх ремонт, і даються різні параметри регулювання петлітелей, взаємодії їх з голкою. Як правило, ці параметри є лише орієнтовними ( "ідеальними") і служать тільки орієнтиром при налаштуванні. Майстру, що виконує ремонт оверлоков, на основі цих рекомендацій доводиться дослідним шляхом доводити їх до оптимального значення.

Ніколи не намагайтеся проводити регулювання петлітелей і заміну ножів, тим більше їх заточку, самостійно. Цей вид ремонту оверлока рекомендується виконувати тільки професіоналові.

Всі рекомендації в цій статті "Ремонт і настройка оверлока" узагальнені та підійдуть, як теоретичний матеріал, для будь-якої моделі 3-х, 4-х ниткового оверлока. Багато з них, можливо, допоможуть знайти причину "поломки" вашого оверлока і налаштувати оверлок своїми руками.
Не забувайте уважно прочитати інструкцію до вашої моделі оверлока. В інструкції завжди можна знайти потрібну та корисну інформацію. Про те, як правильно заправити оверлок, налаштувати натяг ниток, де і як змащувати оверлок, який тип голок використовувати. А іноді, навіть рекомендації заводу виробника про те, як замінити петлітелі і ніж оверлока.

2. Пропуски і глухий стукіт - затупілась або погнулися голка

Якщо в рядку оверлока з'явилися пропуски стібків і оверлок видає глухий стукіт при роботі, то це вірна ознака того, що затупілась або погнулися голка. Негайно замініть голку, оскільки тупа голка може стати причиною багатьох проблем.

Голка оверлока - це найважливіша його деталь. Від її стану залежить багато інших параметрів. Зокрема, зазор між лезом голки і петлітелем. Це найважливіший параметр, що впливає на виконання Обметочніе рядки без пропусків.

Притуплену голку можна легко визначити, якщо провести нігтем великого пальця правої руки вздовж вістря голки. Ніготь обов'язково виявить загнуте місце. Можна використовувати для огляду лупу, що набагато зручніше і ефективніше. Перевіряти потрібно не тільки вістря, а й саму голку, оскільки при обробці грубих ділянок тканини вона може погнутися. До речі, голка хорошої якості не гнеться, а ламається.

Щоб перевірити, погнутий голка чи ні, покладіть її на ідеально рівну поверхню. Огляньте її зверху і з боків: 1 - паралельний просвіт; 2 - рівна поверхня (скло і т.п.). При виявленні найменшого викривлення замініть. Погнуту голку не намагайтеся випрямити. Налаштування оверлока дуже точні і не допускають використання таких голок.

3. Застосовуйте для оверлока тільки рекомендовані заводом голки

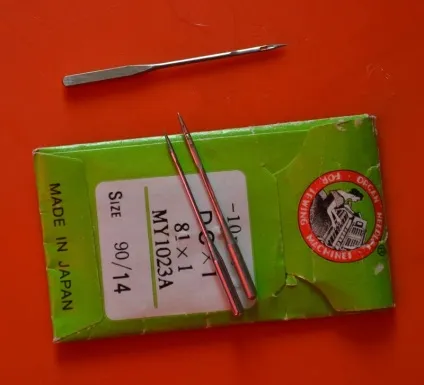

Часто причиною ремонту оверлока стає установка голки іншого типу, не призначеної для даної моделі оверлока. Зверніть особливу увагу на те, який тип голки встановлений в оверлок. Обов'язкова умова якісної освіти Обметочніе шва - застосування голок, рекомендованих заводом виробником. Крім того, що голки можуть бути з круглою або спиляною колбою, вони ще можуть відрізнятися і товщиною колби. Голки можуть бути різної довжини, мати різну форму вістря і мати ряд інших особливостей.

Якщо в оверлок використовуються голки з круглою колбою, то при її заміні потрібно поставити точно таку ж голку, яка має ту ж товщину і довжину колби. Розміри і типи застосовуваних голок вказані в інструкції. Іноді, маркування голок вказується в наклейці на внутрішній частині однієї з кришок оверлока. Вам теж можна записати цю маркування на дрібному клаптику паперу і приклеїти прозорим скотчем на корпус.

У будь-якому побутовому оверлок застосовуються голки, призначені для побутового використання, зі спиляною колбою. Така голка встановлюється довгим жолобком на себе, або спиляною частиною колби від себе. Зверніть увагу, що в деяких побутових оверлок (дуже рідко) можуть використовуватися голки з круглою колбою.
Встановлювати голку слід обов'язково до упору. Якщо в оверлок використовуються дві голки, то вони розташовані зі зміщенням (одна вища за другу).

4. Товщина і еластичність нитки для оверлоков грають важливу роль

Швейні нитки бувають не тільки різної товщини, деякі з них використовуються тільки для пошиття шкіри, інші для шовкових тканин, бавовняних тканин і т.д. Для оверлоков нитки грають найважливішу роль. Від неправильного їх підбору залежить поява пропусків стібків в рядку.
Якщо ви використовуєте різні за якістю або товщині нитки на голках і петлітелей, то це відразу позначиться на їх натягу. Отже, зміниться формування Обметочніе стібка і "малюнок" рядки порушиться.

При початковому налаштуванні рядки оверлока, можна використовувати різного кольору нитки. Це дозволить "наочно" проводити регулювання натягу кожної з них. А після установки правильного формування стібка, замініть їх.

Намагайтеся не використовувати х / б або потовщені нитки. Чим тонше і еластичнішою нитка, тим легше вона проходить в обметують тканини, голках, петлітелей, натягувач і надійніше утворюються петлі (напуски) для їх захоплення петлітелей або голками.

5. мастила оверлока слід приділити особливу увагу

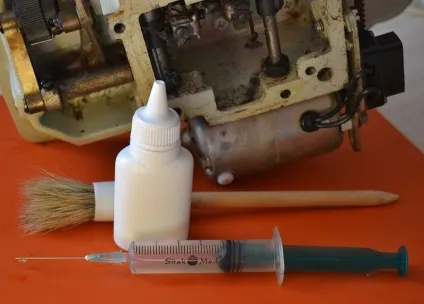

Мастило швейних машин і оверлоков слід проводити не рідше 1 разу на півроку, а при інтенсивному використанні оверлока, не менше 1 разу на місяць. Для змащення можна використовувати медичний шприц. Він набагато зручніше і економічніше стандартної маслянки. Довгою голкою завжди можна "підлізти" в важкодоступні місця, і значно зменшується витрата масла.

Зайве масло в районі голки може зіпсувати оброблювану тканину. Намагайтеся акуратніше змащувати вузли, що мають контакт з виробом. В інструкції оверлока наводиться схема мастила, але можна використовувати просте правило - змащувати будь-які доступні місця, де є тертя металевих частин, навіть якщо вони не вказані заводом в інструкції.

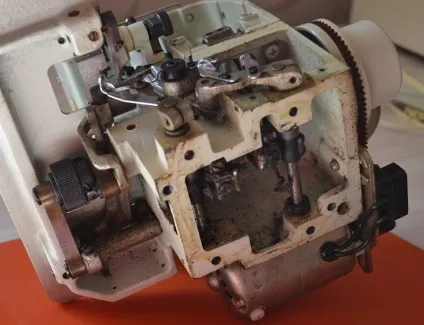

Щоб ретельно змастити все вузли оверлока, іноді необхідно зняти захисні кришки корпусу. Однак знімати їх не завжди легко, тому можна обійтися заводськими мітками для змащення.

Мастилі оверлока слід приділяти більше уваги, ніж мастилі швейній машинці. Оверлок працює на підвищених швидкостях обертання валу і відсутність достатньої мастила в деяких вузлах і механізмах може привести до перегріву деталей і навіть їх заклинювання.
Після тривалої роботи, слід очистити відсік петлітелей і інші доступні місця від обрізків, очосів нитки, інших механічних забруднень. Чистити дуже зручно жорсткої волосяної пензликом для канцлерського клею.

6. Перелік типових несправностей оверлока

7. Заправка ниток оверлока

Важливо вміти правильно заправити оверлок. Правильна заправка ниток є основною умовою нормальної роботи оверлока. Для заправки оверлока використовують пінцет.

Неможливо дати загальну, універсальну схему заправки оверлока різних моделей. У кожного з них є свої невеликі особливості. Але принцип заправки оверлоков однаковий, тому ми приводь схему заправки промислового оверлока 51 класу, досить популярного оверлока, використовуваного в домашніх умовах і невеликих ательє.

Заправка ниток в оверлок 51 класу.

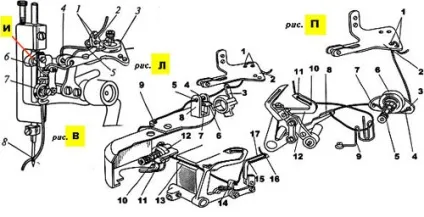

Спочатку заправляють нитку правого (верхнього R) петлителя (рис. П) в два отвори 1, між шайбами ​​натяжителя 6 в нітеподатчік 8, під дужку дротяного нітенаправітеля 9 і в очі петлителя від себе.
Від стійки, з бобіни для нижнього петлителя L (лівого), нитка заправляється (рис. Л) в отвір 1. Далі, у вічко нітеоттягівателя 3 і в отвір нітенаправітеля 8, закріпленого на кришці машини. Проводиться через отвір 9 і 10 в бічній кришці, далі через натягувач 12, через нітепроводітель 13, під нітеоттягіватель 14 і в очі лівого петлителя (від себе).
Вушко нитку знімають зі стійки з бобіни і проводять через отвори 1 в нітенапрвітельной пластині 2, між шайбами ​​3 регулятора натягу. Далі, в отвори 4 на лівій стороні пластини 2 перед фасонним нітеоттягівателем 5, у вічко 6 нітеподатчіка, закріпленого на повідку механізму голки, між шайбами ​​7 натягу і в вушко голки 8 від себе.

Промисловий оверлок 51 класу
Налаштування оверлока полягає, в першу чергу, в регулюванні натягу ниток. Перевірте правильність заправки оверлока, стан голки. Можливо, вона притупилася або погнулися. Спробуйте змінити нитки на тонкі, еластичні нитки, намотані на великих конусних бобінах. Можливо, виконувати інші настройки оверлока не знадобиться.

Як правильно змастити оверлок
Іноді, потрібно зняти кришки оверлока і змастити все труться деталі знаходяться всередині корпусу. На що потрібно звернути увагу і як це зробити своїми руками.

Який купити оверлок
Сучасні 3-х, 4-х ниткові оверлоки, навіть самих недорогих моделей, досить якісно обметують тканини. Багато з них мають безліч додаткових можливостей, що дозволяють виконувати 2-х нитковий обметочний шов, імітацію плоского шва, відключення однієї голки і т.д. Ремонт оверлока подібних моделей не буде потрібно, якщо дотримуватися вимог інструкції з експлуатації.

Нитки швейні, які краще?
Заправка оверлока повинна проводитися точно за схемою, що додається в інструкції. Іноді схема заправки оверлока може бути нанесена на наклейці однієї з кришки оверлока. Якщо вам незручно постійно заглядати в інструкцію, намалюйте самі невелику схему і зміцните її на одній зі стінок. Дуже важливо, при заправці оверлока, нитку заводити в усі передбачені конструкцією нітедержателі.

Оверлок ВОМЗ 151-4Д
Для цієї моделі оверлока є схема установки петлітелей і параметри установки їх зазорів при взаємодії з голками. Можете використовувати цю схему, як приблизну схему положення петлітелей і розмірів зазорів. Однак, використовувати цю схему для точного налаштування інших моделей оверлоков не можна.
