Ремонт генератора Рено Логан - робота, яку краще виконувати при наявності досвіду і знання конструктивних особливостей джерела живлення. Чи не багато автовласників представляють, в яких випадках ремонтувати пристрій, і як це зробити своїми руками.

Призначення і розташування

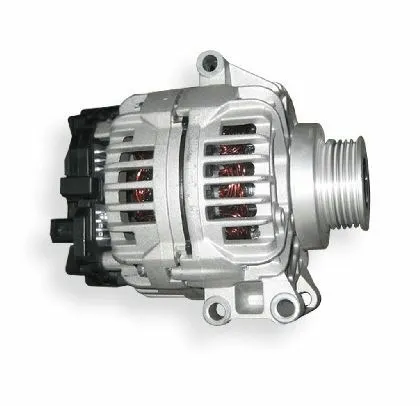

Генератор Рено Логан - пристрій, який перетворює обертання в електричну енергію, яка живить бортову мережу транспортного засобу і забезпечує заряд акумулятора.

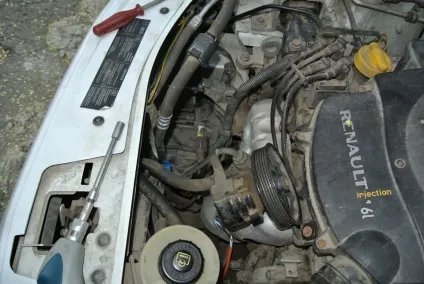

Джерело живлення розташований в моторному відсіку біля шківа коленвала, обертання якого передається і генератору. В результаті механічна енергія переформується в електричний струм, який випрямляється, регулюється і направляється для живлення електроприймачів машини і заряду АКБ.

Як розпізнати поломку?

Щоб уникнути негативних наслідків, важливо своєчасно виявити несправність генератора. Зробити це можна за кількома ознаками:

• Джерело живлення не заряджає АКБ, світиться індикаторна лампочка акумулятора.
• Генератор видає дивні шуми.
• Напруга в мережі транспортного засобу перевищує допустимий параметр.
• Після включення навантаження напруга знижується і залишається на низькому рівні.

Ці ознаки свідчать про необхідність більш детальної діагностики, зняття і ремонту генератора.

первинна діагностика

Поява описаних вище симптомів - привід оглянути джерело живлення на факт ймовірних проблем.

Навіть при відсутності досвіду ремонту і знань електричної частини, автовласник може стежити і своєчасно помічати поломки генератора.

• Час від часу оглядайте пристрій. Не допускається поява на ньому вологи або забруднень. Ця вимога стосується не тільки джерела живлення, але і приводного ременя Рено Логан. В іншому випадку високий ризик замикання у вторинній мережі. Дочекайтеся, поки все висохне, і видаліть бруд.

• Слідкуйте, щоб на генераторі не з'являвся патьоки мастила з двигуна. В іншому випадку приводний ремінь може ковзати, що стане причиною зниження потужності джерела живлення і падіння напруги.
• Контролюйте стан приводного ременя. На ньому не повинно бути дефектів, кожний з яких може привести до розриву. Краще відразу зробити заміну.
• Найбільш слабкою ланкою є підшипники, яким доводиться витримувати максимальне навантаження. Саме через них часто доводиться робити передчасний ремонт генератора на Логане з кондиціонером і без нього.

Виконання нескладних рекомендацій, розглянутих вище, допоможе вчасно виявити несправність і не пропустити час заміни або ремонту джерела живлення.

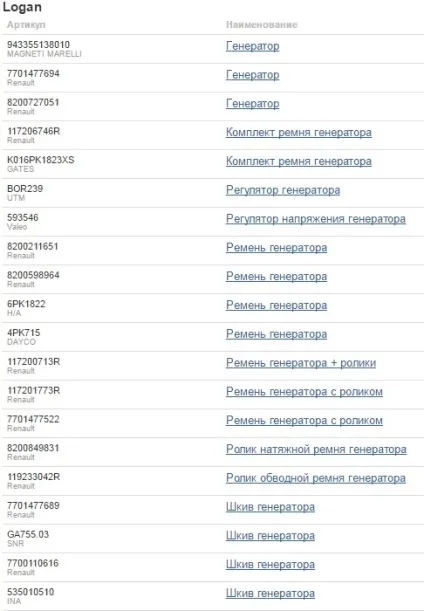

При виборі комплектуючих вузлів орієнтуйтеся тільки на оригінальні деталі.

Ремонт генератора Рено Логан: всі особливості процесу

Для демонтажу джерела живлення на авто з кондиціонером і без нього зробіть наступне:

• Скиньте «плюс» з АКБ Логана щоб уникнути випадкового замикання.
• Якщо на авто встановлений кондиціонер, викрутити кріпильні болти компресора (без відкидання трубопроводів) і відкрутіть насос ГУР (від нього так не потрібно нічого від'єднувати).

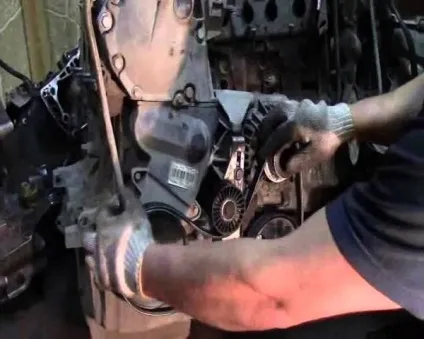

• Відпустіть болт, що забезпечує натяжку ременя, перемістіть генератор і демонтуйте його.

• Приберіть планку натягу джерела живлення і відкиньте дроти.
• У нижній частині генератора розташований кріпильний болт - його також потрібно викрутити.

У деяких випадках може знадобитися заміна щіток. Робота проводиться так:

• Підготуйтеся до роботи. Демонтувати пристрій, і робити ремонт генератора Рено Логан в цьому випадку не потрібно.
• Відкиньте пластиковий корпус джерела живлення.
• Вимкніть колодку і демонтуйте щітку.
• Поставте новий витратний матеріал, і поверніть все на місце.

Якщо ви зважилися на зняття та заміну щіток, рекомендується ставити деталь з 3-рівневим регулятором напруги. У цьому випадку вдасться самостійно виставляти необхідний параметр. Тут є три позиції - мінімум, середній рівень і максимум.

Якщо потрібно зняття і заміна діодного моста, дійте так:

• Демонтуйте корпус джерела живлення. Після цього варто зняти щітки і регулятор.
• Викриття гайки на діодному мосту, і обережно відігніть клеми.
• Демонтувати групу діодів.
• Поставте новий «міст» на місце старого.

Щоб поміняти підшипники на генераторі Логана, зробіть наступне:

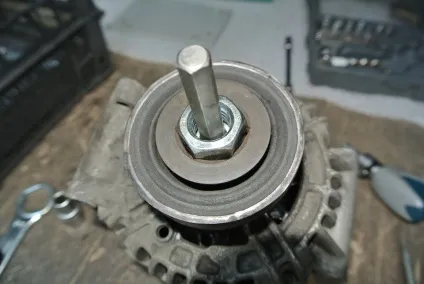

• Закріпіть лопаті, щоб уникнути обертання, після чого відкрутіть фіксуючу шківних гайку.
• Демонтуйте корпус, щітки і регулятор.
• Викриття гайки диодной групи, і відігніть клеми.
• Зробіть мітки маркером і викрутити кріпильні болти.
• Розберіть генератор, і демонтуйте якір з підшипника.

• Використовуйте велику головку, щоб вибити перший підшипник, після чого використовуйте спеціальний знімач (він буде потрібно для демонтажу наступного підшипника).
• Запресуйте нові деталі, використовуючи ту ж головку.
• Зберіть генератор свого Логана.

Розглянуті вище роботи необхідно зробити при появі дивних звуків в генераторі. Крім того, при покупці нових підшипників варто мати на руках старі деталі, щоб уникнути помилок у виборі.
