Як ви думаєте, які асоціації виникнуть у телемайстра в зв'язку зі словосполученням телевізор NEC? У більшості випадків відповідь буде один - дефектна відхиляє. І напевно у багатьох майстрів є своє кладовище відхиляють систем (ОС) телевізорів. Звичайно ж, ОС виходять з ладу і в телевізорах інших фірм. У цій статті пропонується простий і досить ефективний спосіб відновлення до 50% відхиляють систем.

Найбільш часто в ОС замикає одна з малих котушок. Перед ремонтом спочатку необхідно підібрати дві ОС з однаковими за розміром малими котушками. Як правило, не має значення, якщо вони будуть від телевізорів різних фірм. Важливо, щоб малі котушки ОС були одного, або майже одного, розміру. У разі великих розбіжностей в розмірах ОС буде працювати, але зображення на екрані телевізора буде в формі трапеції. Чим більше різниця в розмірах рядкових котушок, тим більше явна трапеція буде на екрані. І, звичайно ж, буде спостерігатися незведення променів по кутах екрана, а іноді і по всіх краях. Не настільки важливо, якщо в обох ОС будуть несправні нижні або верхні котушки. Але краще, коли в одній несправна верхня, а інший - нижня котушки. В іншому випадку висновки однієї з малих котушок доведеться або подовжити (дві верхні котушки), або вкоротити (дві нижні котушки).

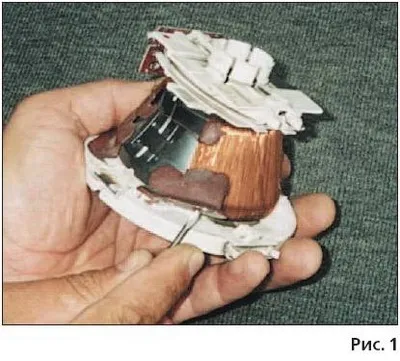

Після підбору двох ОС, необхідно очистити їх від клею-розплаву, що прикріплює кадрові котушки до корпусу відхиляє. На вигляд кадрові котушки намертво приклеєні до корпусу ОС, але насправді досить гострою викруткою акуратно підчепити клей з боку корпусу, і він, як правило, цілим шматком відвалюється від корпусу, частково утримуючись на проводах (рис. 1).

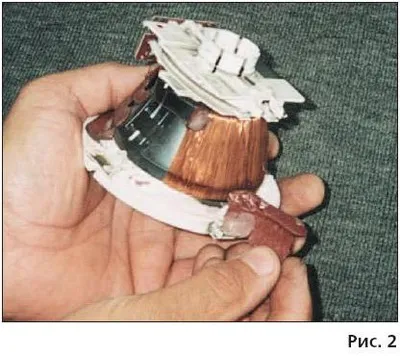

Провід можна звільнити, якщо акуратно взяти пальцями клей-розплав і похитувати в різні боки (рис. 2).

Природно, ця операція проводиться з усіма чотирма заливаннями. На цьому етапі особливу увагу потрібно приділити тому, щоб викрутка НЕ ​​зіскочила і не зіпсувала ізоляцію проводів кадрової котушки. Але навіть якщо це станеться, то в запасі у вас залишиться ще три. Як мінімум ще на одній можна потренуватися, адже в підсумку потрібно всього дві котушки.

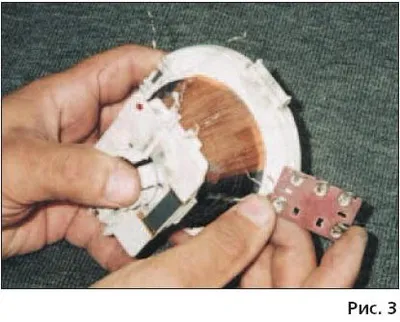

Наступний етап - це розпаювання ОС. Якщо збереглися дроти з роз'ємом для підключення до плати телевізора, то їх потрібно отпаять. Далі слід звільнити висновки двох малих і двох кадрових котушок, записавши схему їх розпаювання. Всього, природно, буде вісім вільних висновків. Потім паяльником потрібно розплавити пластмасове кріплення панельки, на якій були розпаяні висновки ОС, і відразу ж підчепити її знизу викруткою, щоб звільнити від кріплення. Краще робити це по черзі з кожним кріпленням (рис. 3).

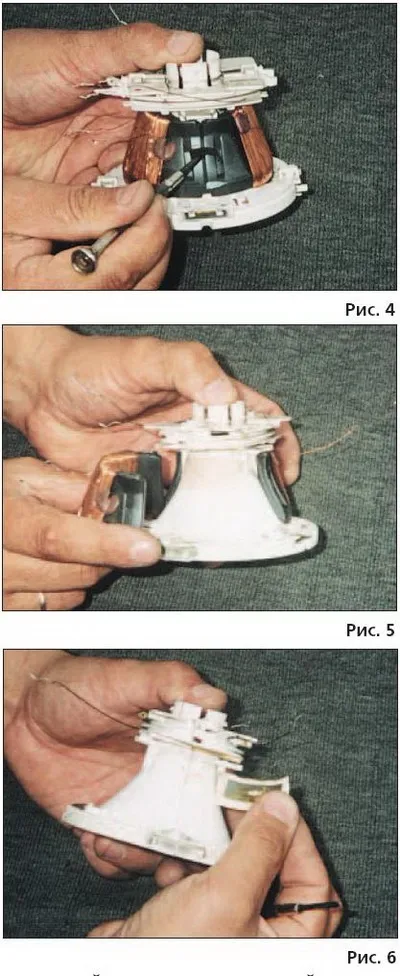

Тепер потрібно прибрати два залізних хомута, що скріплюють ферритові сердечники кадрових котушок (рис. 4).

Після цього кадрові котушки знімають з корпусу відхиляє (рис. 5).

Далі знімають липку стрічку, що знаходиться під кадрової котушкою, і залізний хомут, що скріплює дві половинки корпусу ОС (рис. 6).

Якщо не був знятий хомут, що кріпить ОС на горловині кінескопа, то прийшов час зробити і це.

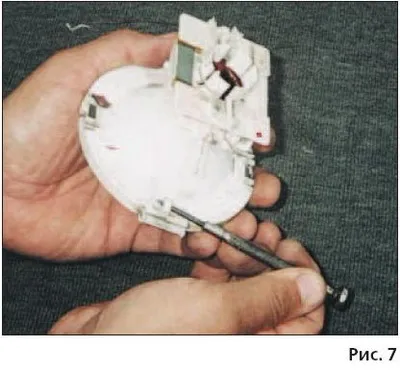

Нарешті, залишилася найскладніша операція. Викруткою потрібно послабити зачеплення чотирьох пластмасових кріплень, що з'єднують дві половинки корпусу відхиляє (рис. 7).

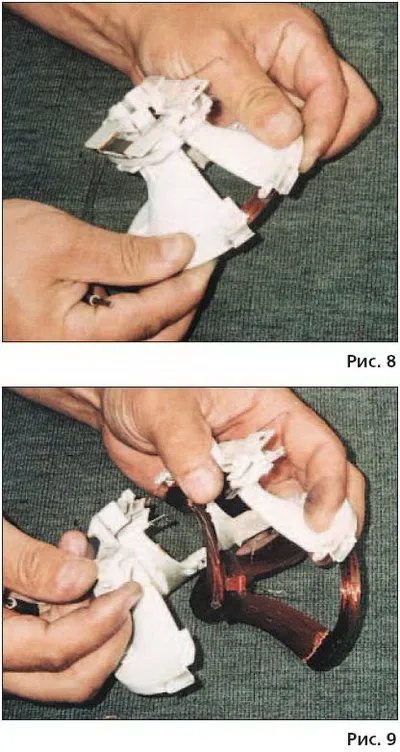

Тепер дуже акуратно, не поспішаючи, потрібно розвести ці половинки в сторони. При цьому враховують, що якщо перегоріла рядкова котушка встигла розплавити пластмасовий корпус ОС, то цю операцію потрібно робити ще обережніше (рис. 8, 9).

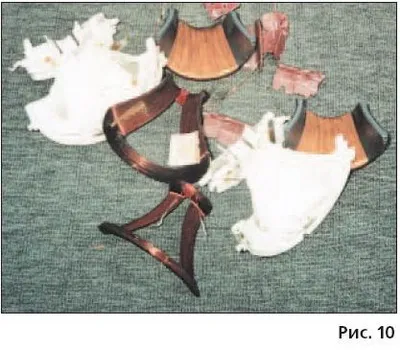

Все вищеописане потрібно проробити і з другою ОС. В кінцевому підсумку ви отримаєте щось, що нагадують конструктор ЛЕГО, з якого можна буде зібрати справну відхиляє систему (рис. 10).

Коли відхиляє зібрана, підпалюємо залишки клею-розплаву, і закопуємо (від слова капати) феритовий сердечник кадрових котушок в місці їх зчіпки, де немає проводів. Це необхідно для зменшення вібрації котушок в процесі роботи. Тепер залишилося правильно розпаяти котушки. Головне тут - не переплутати кадрові котушки з малими. Якщо ви втратили схему розпаювання, то це не має особливого значення. Розпаювали, як вам підказує інтуїція, і вмикайте телевізор. Якщо на екрані телевізора зображення вийшло у вигляді двох вертикальних і гострих трикутників, сходяться вістрями в центрі екрана, то вимкніть телевізор і перепаяти висновки однієї з малих котушок навпаки. Після перепайки все повинно бути майже в нормі. Потрібно тільки перевірити, щоб не було дзеркального зображення по горизонталі і вертикалі (права сторона зображення не змінилася з лівого або, де був верх - там низ). Якщо все ж це сталося, то в першому випадку міняють місцями висновки рядкових котушок на роз'ємі шасі, а в другому - кадрових.

В кінцевому підсумку ви отримаєте працездатну відхиляє систему. За такою методикою мною було відремонтовано кілька десятків ОС протягом декількох років. Жодного повернення після ремонту не було.

На закінчення хотілося б дати кілька загальних рекомендацій при заміні ОС. Коли відхиляє замінюється цілком, то в першу чергу потрібно звернути увагу на розпаювання кадрових котушок. Якщо штатна ОС мала три висновки кадрових котушок, а нова має два, то є ймовірність, що нова ОС буде працювати неправильно. Справа в тому, що в 3-вивідному варіанті кадрові котушки розпаяні послідовно, а в 2-вивідному - паралельно. Якщо після ремонту ОС зображення на екрані зменшено по вертикалі, є заворот і видно лінії зворотного ходу кадрової розгортки, то це означає, що кадрові котушки в ОС включені послідовно, а для даного шасі потрібно, щоб вони були розпаяні паралельно. Виконати цю операцію не важко. Також можливий варіант, коли зображення на екрані телевізора дуже сильно розтягнуто по вертикалі. В цьому випадку виконайте зворотну операцію по розпаювання котушок.

У дуже рідкісних випадках буває, що при заміні ОС на зображенні з'являються три вертикальних кольорових стовпа. Це говорить про те, що дана ОС не підходить до цієї моделі телевізора, і регулювання магнітами відомості не зможе усунути цей дефект. Таку ОС я зустрів лише один раз.

При заміні ОС потрібно зауважити, в якому становищі перебували магніти відомості. Як правило, досить встановити їх в цей же стан.

ОС часто доводиться міняти при заміні кінескопа. Якщо потрібно розмагнітити кінескоп, не обов'язково мати петлю розмагнічування. Потрібно подивитися, який позистор варто в телевізорі. Якщо у нього два висновки, то можна підключити петлю розмагнічування при включеному телевізорі і побачити на екрані, як вона працює (за умови, що до цього вона не включалася). Якщо ж позистор має три висновки, то включати петлю розмагнічування треба відразу, з початком експлуатації телевізора, або ж після охолодження протягом 20 хв.
