Ремонт циркуляційного насоса для опалення, як розібрати агрегат своїми руками, несправності

Насоси для циркуляції води в контурі системи опалення довговічні і практично не схильні до поломок. Якщо все ж виникне несправність, виконати ремонт обладнання можна своїми руками. Техніка має просту конструкцію, комплекти деталей для неї широко представлені в продажу. Полегшує ситуацію той факт, що практично кожен циркуляційний насос, незалежно від моделі і виробника, схильний до одним і тим же типам поломок.

особливості застосування

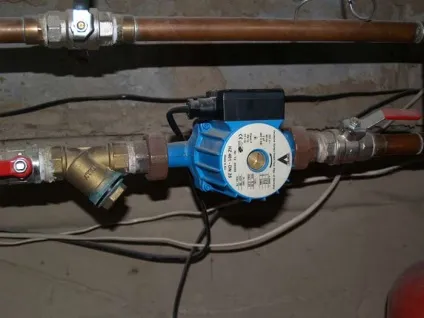

Насоси використовуються в системах обігріву будинків для того, щоб забезпечити примусове рух теплоносія по контуру. Це дозволяє опалювати приміщення великої площі, коли труби настільки довгі, що природний плин рідини утруднюється.

Іноді вода рухається так повільно, що встигає охолонути, перш ніж потрапити в котел з метою повторного нагрівання. Спеціально для вирішення таких проблем і розроблений циркуляційний насос.

рекомендації користувачеві

Щоб уникнути поломок, необхідно дотримуватися наступних правил:

• не включати обладнання вхолосту, коли теплоносія в контурі системи немає;
• не користуватися насосом при нульовій подачі;
• не допускати надмірно низької або високої подачі рідини;
• нагрівати теплоносій у контурі системи до температури не більше 65С, інакше солі будуть випадати в осад. Ще краще - наповнювати котел і контур пом'якшеної водою;
• уникати тривалих простоїв насоса, і навіть в літній сезон потрібно включати його на 10-15 хвилин хоча б раз на місяць, щоб уникнути блокування вала в результаті окислення;
• промивати систему опалення перед початком використання;
• стежити за якістю електропостачання: в мережі можливі несправності, включаючи стрибки напруги.

Відмінності несправностей у «сухих» і «мокрих» насосів

«Сухі» насоси, ротор яких не взаємодіє з водою, страждають загальною для всіх моделей проблемою - пошкодженням кілець ущільнювачів. Це призводить до порушення герметичності робочої частини ротора, і рідина потрапляє в мотор. Тоді ремонт агрегату своїми руками стає неможливий, оскільки через коротке замикання вийдуть з ладу практично всі його електричні елементи.

Причиною руйнування ущільнювальних кілець стають суспензії в теплоносії і різні частки в повітрі, що оточує котел і насос. Також кільця можуть пошкодитися природним зносом: їх максимальний термін служби складає 2-3 роки.

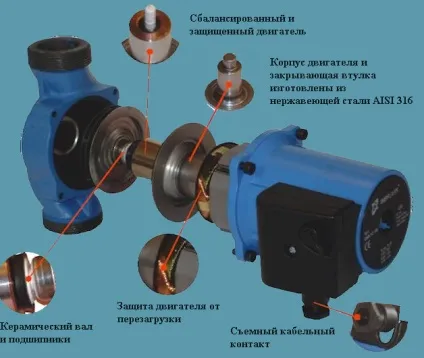

«Мокрі» насоси більш зручні в обслуговуванні - вони сконструйовані за модульним принципом. Однак це обладнання швидко псується через запуск при нульовій подачі або відсутності теплоносія в системі.

«Сухі» насоси більш витривалі, вони можуть перенести такі навантаження, хоча і швидше зношуються в нестандартних ситуаціях.

Діагностика та попередження поломок

Визначити, чи потрібне ремонт циркуляційного насоса, можна по ряду ознак. Найпростіше включити обладнання і перевірити, шумить воно. Іноді сторонні звуки супроводжуються відчутною вібрацією. Рекомендується упевнитися в тому, що двигун насоса не перегрівається.

Перевірте, чи відповідає сила напору води в трубі параметрам в технічному паспорті пристрою. Особливості циркуляції теплоносія не залежать від того, якими характеристиками має котел опалення, і повністю визначаються експлуатаційними властивостями насоса.

Візуально огляньте корпус насосного пристрою, щоб переконатися у відсутності течі. Самим уразливим місцем вважається зчленування труби з агрегатом. Перевірте стан прокладок і кріплення болтів, а також наявність на різьбових фланцях мастила.

Особливу увагу приділіть електричному контуру: проконтролюйте фіксацію проводів, позбудьтеся від вологи в електропроводці і, якщо потрібно, прикріпіть до відповідної клеми заземлення корпусу.

Механічні пошкодження

Хоча при поломки циркуляційного насоса необхідно звертатися в спеціалізований сервіс, деякі несправності можна усунути своїми руками. Наприклад, якщо обладнання при роботі шумить і вібрує, значить, зношений один з підшипників. Замінити його можна самостійно: ці деталі продаються в будь-якому місті, а дізнатися необхідні типорозміри деталі можна, заглянувши в технічний паспорт агрегату.

Якщо різкий шум чути, коли вмикається пристрій, це говорить про наявність повітря в проточній частині трубопроводу. Якщо рівень теплоносія при цьому мінімальний, насосу може бути завдано шкоди, особливо якщо агрегат оснащений «мокрим» ротором. Рішення проблеми - випустити повітря з контуру опалення і монтувати відведення повітря в найвищій точці вузла обв'язки.

Іноді шум при включенні супроводжується сильною вібрацією, що свідчить про низький тиск у всмоктуючому патрубку. У такому випадку потрібно просто збільшити силу тиску на цій ділянці трубопроводу.

додаткові варіанти

Якщо ремонт не допоміг і натиск залишається слабким, значить, насос встановлений неправильно, так що робоче колесо обертається в зворотному напрямку. Також можливо, що циркуляційний кільце має велике гідравлічний опір. Тоді фільтр насоса треба почистити, а потім перевірити діаметри трубопроводів та арматури регулювання.

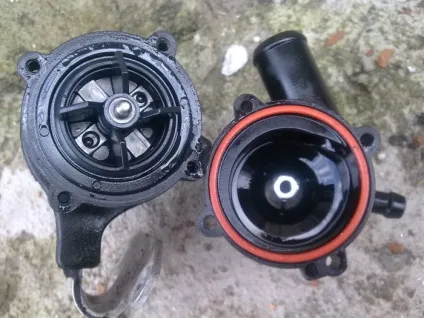

Нерідко насос включається, але його вал не може обертатися. Це означає, що деталь заблокована стороннім предметом або окислилась через тривалого простою. У першому випадку достатньо демонтувати блок електродвигуна циркуляційного насоса і витягти предмет. У другому все теж просто: щоб виконати ремонт, колесо потрібно провернути рукою або викруткою.

Пам'ятайте: перед зняттям двигуна треба відключити мотор від харчування і злити воду з агрегату.

Рішення проблем з електроживленням

Є ще одна причина, по якій вал насоса не обертається - порушення в електричному ланцюзі. У такій ситуації потрібно перевірити напруга живлення, яке повинно відповідати паспортним даним, наявність всіх фаз і правильність підключення клем.

Перевірка фаз потрібна і для усунення такої неполадки, як спрацьовування зовнішнього захисту електродвигуна відразу ж після запуску агрегату. Іноді причиною блокування є відсутність заземлення фази. Якщо немає, то рекомендується оглянути контакти запобіжника: можливо, вони забруднені або відкриті.

Завдяки тому, що насоси сконструйовані за модульним принципом, несправні деталі електричного контура можна з легкістю замінити. Необхідні характеристики комплектуючих вказані в технічному паспорті пристрою.
