Рельєф, його зображення горизонталями, висота перетину рельєфу, закладення горизонталей, властивості
Рельєфом місцевості називається сукупність нерівностей земної поверхні.
Залежно від характеру рельєфу місцевість підрозділяють наравнінную, горбисту і гірську.
Рівнинна місцевість імеетслабовираженние форми або майже зовсім не має нерівностей; горбиста характеризується чергуванням порівняно невеликих по висоті підвищень і знижень; гірська являє собою чергування піднесень висотою понад 500 м над рівнем моря, розділених долинами.
З усього різноманіття форм рельєфу місцевості можна виділити найбільш характерні.
Гора (пагорб, висота, сопка) - це підноситься над окру
лишнього місцевістю конусоподібна форма рельєфу, наівисшаяточка якої називається вершиною.
Вершина в відеплощадкі називається плато. вершина гострої форми -піком.
Бічна поверхня гори складається з скатів. лінія злиття їх з навколишньою місцевістю - підошва. або підстава, гори.
Котловина. або западина. - це поглиблення у вигляді чаші. Самаянізкая точка улоговини - дно. Бічна поверхня її состоітіз скатів, лінія злиття їх з навколишньою місцевістю називається бровкою.
Хребет - це височина, що поступово знижується водному напрямку і має два крутих ската, званих схилами. Ось хребта між двома схилами називається вододільній лінією або вододілом.
Лощина - це витягнуте поглиблення місцевості, постепеннопоніжающееся в одному напрямку. Ось лощини між двумяскатамі називається водозливної лінією або тальвегом. Різновидами лощини є: долина - широка лощина з пологими схилами, а також яр - вузька лощина з майже стрімкими схилами.
Початковою стадією яру є вимоїна. Яр, зарослий травою і чагарником, називаетсябалкой. Розташовані іноді по схилах ярів майданчики, які мають вигляд уступу або ступені з майже горизонтальною поверхнею, називаються терасами.
Сідловини - це знижені частини місцевості між двома вершинами. Через сідловини в горах часто проходять дороги; в цьому випадку сідловина називається перевалом.

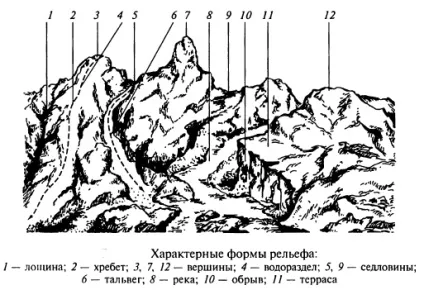

Вершина гори, дно улоговини і найнижча точка сідловини є характерними точками рельєфу. Вододіл і тальвегпредставляют собою характерні лінії рельєфу. Характерні точки і лінії рельєфу полегшують розпізнавання окремих форм на місцевості і зображення їх на карті і плані.
Спосіб зображення рельєфу на картах і планах повинен даватьвозможность судити про направлення і крутизні схилів, а такжеопределять позначки точок місцевості. Разом з тим він повинен битьнаглядним. Відомі різні способи зображення рельєфу:
· Штрихування лініями різної товщини
· Кольоровий відмивання (гори - коричневі, лощини - зелені)
Горизонталь - це лінія на карті, що з'єднує точки з равнимівисотамі. Якщо уявити собі перетин поверхні Землі горизонтальною (уровенной) поверхнею, то лінія перетину цих поверхонь, ортогонально спроектована на площину і зменшена до розміру в масштабекарти або плану, і буде горизонталлю. Якщо поверхня Р0 розташована на висоті Н від рівневої поверхні, прийнятої заначало відліку абсолютних висот, то будь-яка точка на цій горизонталі матиме абсолютну позначку, рівну H. Зображення в горизонталях рельєфу всієї ділянки місцевості можна отримати в результаті перетину поверхні цієї ділянки рядом горизонтальних площин Р1 , Р2. Рn, розташованих на однаковій відстані А один від одного. В результаті на карті отримують горизонталі з відмітками H + h, H + 2h і т.д.
Відстань h між січними горизонтальними площинами називається висотою перетину рельєфу. Її значення вказується на карті або плані під лінійним масштабом. Висота перетину рельєфу залежить від масштабу карти або плану, від складності рельєфу місцевості і призначення карти або плану, висоти перерізу приймають рівними 1, 2, 5,
10 м і т. Д. Чим менше прийнята висота перетину рельєфу, тим докладніше і точніше повинна бути виконана робота по зйомці рельєфу місцевості.
Відстань між горизонталями на карті або плані називається закладенням. Чим більше закладення, тим менше крутізнаската на місцевості, і навпаки.
Горизонталі ніколи не перетинаються, за винятком навислої скелі, природних і штучних воронок, вузьких ярів, крутих обривів, які не відображаються горизонталями, а позначаються умовними знаками.
Основні форми рельєфу зображуються горизонталями наступним чином.
Зображення гори і улоговини, хребта і лощини подібні між собою. Напрямок паденіясклона показують короткіміштріхамі - бергштрихами.
На потовщених горизонталях підписують позначки характерних точок, причому так, щоб верх цифр був спрямований в бік підвищення схилу.
Якщо при даній висоті сеченіярельефа деякі характерні особливості його не можуть бути виражені, то проводять пунктиром дополнітельниеполу- і чверть горизонталі відповідно через половину або четверту частину прийнятої висоти перерізу рельєфу.
Щоб полегшити читання горизонталей на карті, деякі зних утолщают. При висоті перетину 1,5, 10 і 20 м утолщают кожну п'яту горизонталь з позначками, кратними відповідно 5,10, 25 і 50 м. При висоті перетину 2,5 м утолщают кожну четверту горизонталь з позначками, кратними 10 м.
Властивості горизонталей і особливості їх проведення:
1. Горизонталь - лінія рівних висот тобто всі її точки мають однакову висоту;
2. Горизонталь повинна бути безперервною плавною лінією;
3. Горизонталі не можуть роздвоюватися і перетинатися;
4. Відстань між горизонталями (закладення) характеризують крутизну ската. Чим менше відстань, тим крутіше скат;
5. Вододільні і водозбірні лінії горизонталі перетинають під прямим кутом;
6. У випадках, коли закладення перевищує 25мм, проводять додаткові горизонталі (напівгоризонталі) у вигляді штрихової лінії (довжина штриха 5-6 мм, відстань між штрихами 1-2 мм);
7. При остаточному оформленні плану виконують деяке згладжування горизонталей відповідно до загального характеру рельєфу, при цьому гранична похибка зображення рельєфу горизонталями не повинна перевищувати 1/3 основного перетину.
При вирішенні різних інженерних задач по топографічним картами планам нерідко доводиться визначати висоти заданих точок, уклонизаданних ліній і крутизну схилів.
На малюнку дана точка з між горизонталями з висотами 72,0 і73,0 м. Якщо провести через цю точку лінію ab, нормальну до горизонталях, то, вимірявши циркулем за допомогою масштабу отрезкіасі ab, рівні відповідно 13,0 м і 20,0 м , з пропорції знайдемо. де hb = 1 м - висота перетину рельєфу, тоді hc = 0,65 м, а шукана висота точки з дорівнює hс = 72,0 + 0,65 = 72,65 м.
Визначення ухилу. Якщо лінія АВ місцевості нахилена до горизонтальної лінії АС під деяким кутом # 945 ;, то тангенс цього углабудет дорівнює ухилу цієї лінії на місцевості:
Ухилом лінії АВ на місцевості називають відношення превишеніяh між точками А і В до горизонтальної проекції відстані між німіd.
Якщо, наприклад, h = 1,0 м, a d = 20,0 м, то i = 0,05. Ухили могутбить позитивними (підвищення) і негативними (зниження).
Крім обчислення крутизни ліній місцевості (ухилів) за формулою, її можна обчислити за спеціальними графіками, званим графікамізаложеній.
Графіки закладення будують в масштабі даної карти або плану пріh = 1 м. Тоді, відклавши на графіках відповідні закладення (горизонтальні проекції відстаней) між двумяточкамі на суміжних горизонталях, можна негайно визначити ухил або кут нахилу лінії місцевості, що з'єднує ці точки.
