Реле тиску для гідроакумулятора секрети установки і настройки

Всі складові елементи станції автономного водопостачання повинні працювати узгоджено. У цьому випадку буде забезпечена ефективність, передбачена виробником обладнання. Правильний монтаж і налагодження реле тиску для гідроакумулятора також зменшить негативні впливи на техніку. Це дозволить без додаткових витрат продовжити її термін служби. Власні знання і навички допоможуть особисто виконувати робочі операції, без звернення до послуг профільних сервісних підприємств.

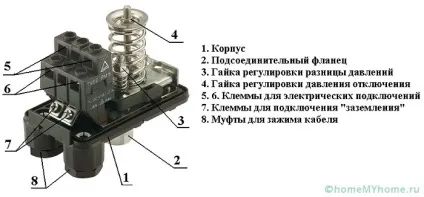

Конструкція пристрою для гідроакумулятора

Гідроакумулятор: пристрій, принципи роботи

Для кращого розуміння функцій окремих елементів треба розглянути систему в цілому.

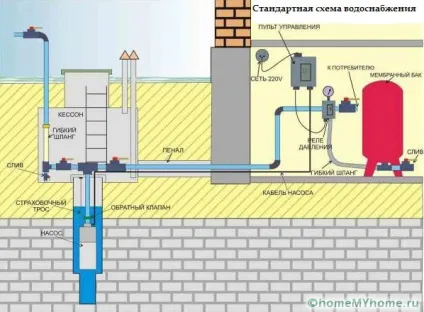

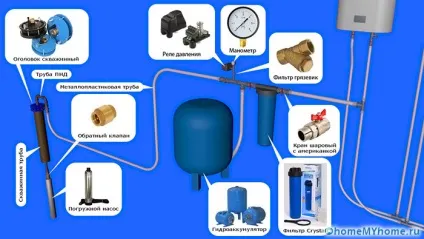

Індивідуальне водопостачання заміського будинку

З криниці, або іншого джерела вода насосом подається в магістральний трубопровід. Щоб виключити її переміщення в протилежному напрямку встановлюється запобіжний клапан. У потрібних місцях встановлюється запірна арматура. Її використовують для профілактичних робіт, настройки, заміни поламаних блоків.

Вода по трубопроводу надходить в спеціальну ємність, яка виконує кілька функцій:

накопичення і зберігання запасу рідини;
створення нормального тиску на ділянках трубопроводу, підключених до споживачів;
демпфірування перепадів напору при приєднанні місцевого водопостачання до централізованих мереж.

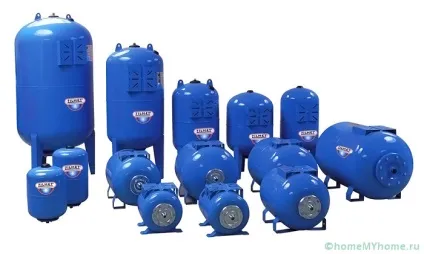

Різноманітність накопичувальних баків

Основним робочим елементом такої ємності є гнучка перегородка. Але первісне тиск в самому баку створює насос. При відповідному оснащенні він управляється зі спеціального пульта. Туди надходять дані з реле тиску для гідроакумулятора.

Вище наведена частина схеми класу «розумний дім». Вона підключається до загальної системи управління. На практиці часто використовують більш економічні рішення.

Тут реле безпосередньо управляє роботою насоса

Щоб успішно вирішувати означені завдання застосовують такі конструкції гідроакумуляторів:

Міцний бак створюють з елементами, які стануть в нагоді для міцного закріплення на горизонтальній, або вертикальній площині.
Металеві корпуси захищають спеціальними покриттями від корозії. Вони розраховані на тиск до 6 атм. і вище.
Усередині вставлена мембрана з гуми.

Для регулювань і додавання і випуску повітря використовують вбудований золотник. У великі ємності монтують спеціальний клапан.
Щоб підвищити споживчі характеристики створюють шар з емалі, кераміки та інших хімічно нейтральних складів всередині бака. Для систем з питною водою застосовують абсолютно безпечні сорти каучуку.

Зверніть увагу! Якщо купується гідроакумулятор для системи опалення треба звернути увагу на придатність моделі до роботи з рідинами при підвищеній температурі.

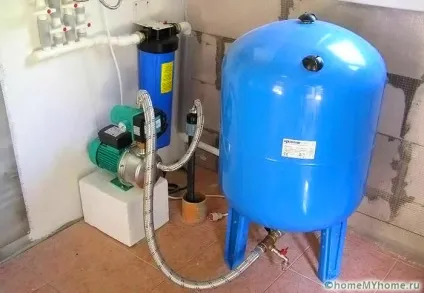

Для створення великого запасу води встановлюють великий накопичувач

На цій картинці видно ще один важливий елемент, проточний фільтр. Він запобігає потраплянню механічних забруднень, пошкодження реле і блокування його приводних механізмів. Збільшена ємність бака стане в нагоді не тільки при великому щоденному споживанні. Вона зменшить кількість включень / виключень насоса, що матиме позитивний вплив на довговічність і надійність системи.

У стандартною методикою розрахунку обсягу бака (ПРО) використовують наступну формулу:

ПРО = 16,5 х РВ / КВ х КД х 1 / ДВК. де:

РВ - витрата в літрах за одну хвилину. Використовують суму всіх потреб, господарських, для приготування їжі, санітарно-гігієнічних та інших.
КВ - кількість включень нагнітає насоса за 60 хв. Рекомендується підбирати параметри таки чином, щоб число таких пусків не перевищувало 8-10 за відповідний проміжок часу при максимальному споживанні.
КД - комплексний коефіцієнт тисків. Його розраховують за формулою ДВК х Двик / (ДВК - Двик). Тут ДВК і Двик - рівні максимального і мінімального тиску, за якими включається і вимикається насос.
ДВК - це тиск, який утворюється в частині бака, де знаходиться повітряний демпфер.

Щоб не утрудняти себе при цілорічному проживанні сім'ї з трьох осіб досить бака ємністю 40-60 літрів. Подібні поради дають профільні фахівці. Насправді краще зробити більш точний розрахунок при наведеної вище методикою. Отримані результати треба збільшити з урахуванням візитів гостей, інших ситуацій, що супроводжуються підвищеною витратою води. Подібний підхід допоможе придбати гідроакумулятор для водопостачання, ціна якого буде відповідати технічним характеристикам і потребам майбутніх користувачів.

При розміщенні бака в максимально високій точці будови буде використана сила земного тяжіння. Але треба враховувати, що приміщення треба надійно захистити від несприятливих зовнішніх впливів. У ньому підтримують цілий рік температуру вище 0 ° С.

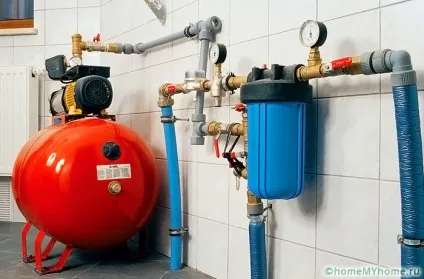

Монтаж системи в приміщенні котельні

Необхідно пам'ятати про збільшення механічних навантажень. Великий бак з водою важить багато, тому іноді потрібно додаткове посилення силового каркаса будівлі. За перерахованими причин великі ємності часто встановлюють в цокольному поверсі.

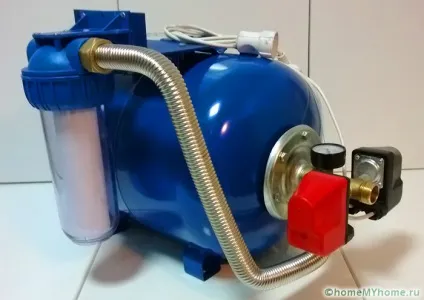

Для порівняно невеликих потреб підійде компактний комплект

Як встановити реле тиску для гідроакумулятора

Перед виконанням робочих операцій необхідно уточнити загальні вимоги. Щоб система водопостачання функціонувала в оптимальному режимі різницю тисків для включення і виключення насоса встановлюють в межах діапазону від 0,9 до 1,8 атм. Перевищення його збільшить витрату електроенергії.

Щоб обчислити, який тиск має бути в гидроаккумуляторе (ДГА), використовуйте формулу ДГА = (В + 6,5) / 10. де:

В - висота. Це відстань беруть від центральної осі бака до самої вірніше точки, в якій виконується відбір води.
6,5 - цей цифровий коефіцієнт враховує висоту конкретного будови. Для прикладу взято типовий котедж (2 поверхи).

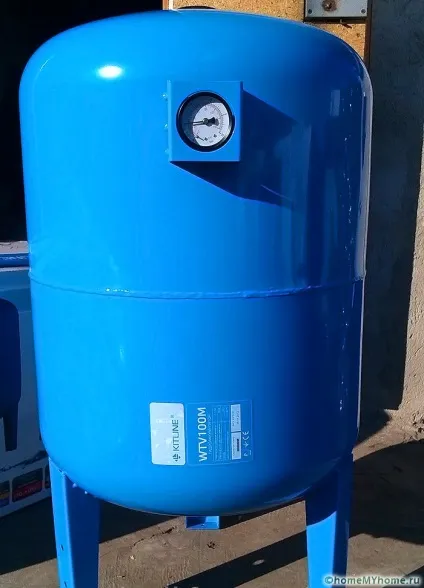

У деяких моделях великих баків є вбудовані манометри

Зверніть увагу! При відсутності штатного оснащення знадобиться відповідний вимірювальний прилад.

Процес підключення реле тиску до гідроакумулятори

Для вивчення в цій статті розглянуто механічне реле тиску дл я для гідроакумулятора. Ця конструкція повторюється в модифікаціях різних виробників, з порівняно невеликими змінами.

Типове реле для управління насосом системи водопостачання

Це виріб під'єднують до системи водопостачання в зібраному вигляді. Для розміщення в зручному місці можна застосовувати гнучкі трубки, розраховані на відповідні рівні тиску. При необхідності використовують перехідні фітинги. По завершенні монтажу перевіряють експериментально герметичність різьбових з'єднань.

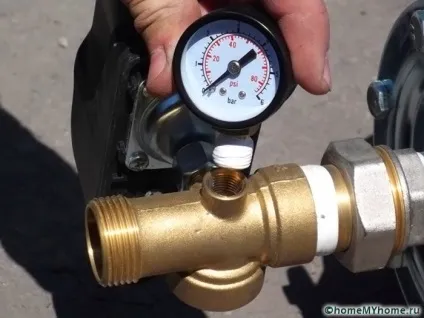

При приєднанні реле використовується льон або ФУМ-стрічка

Електричне підключення допустимо виконувати безпосередньо в ланцюзі харчування насоса. Застосовують дроти, розраховані на відповідні потужності. Щоб виключити помилки рекомендується використовувати вироби з кольорової опліткою. Стандарт «землі» - поєднання жовтого і зеленого. Електродвигун підключається до мережі 220 V через автомат, що забезпечує швидке відключення при виникненні короткого замикання.

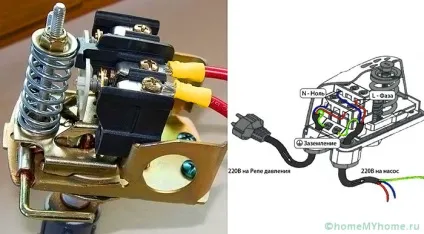

Схема підключення пристрою

Всі електромонтажні роботи виконують при відключеному напрузі. Слід виключити випадкову подачу напруги і в процесі регулювання реле тиску для гідроакумулятора.

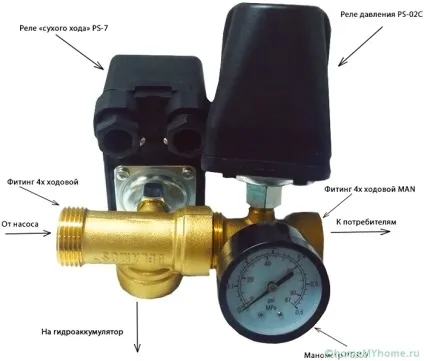

Схема підключення при використанні датчика сухого ходу

Налаштування реле тиску гідроакумулятора

Використовуйте наступний алгоритм:

Вимкніть насос і видаліть воду.
Увімкніть обладнання та підвищуйте тиск, з подальшим зливом рідини. Запишіть рівні включення / вимикання електромотора.
Збільшують поріг, при якому напруга подається на двигун, гайкою на крупній пружині (затискають її).

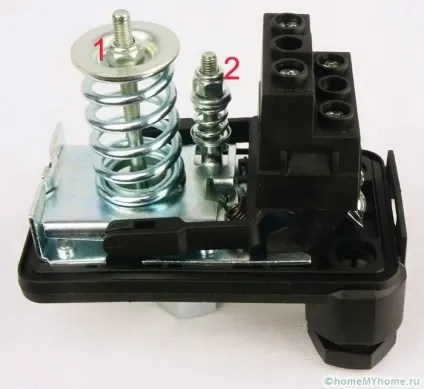

1 - настройка величини тиску; 2 - настройка диференціала

Рівень розмикання контактів реле регулюють висотою маленької пружини.

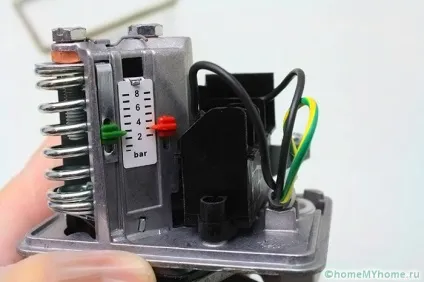

На деяких моделях можна налаштувати верхню і нижню межу уставки

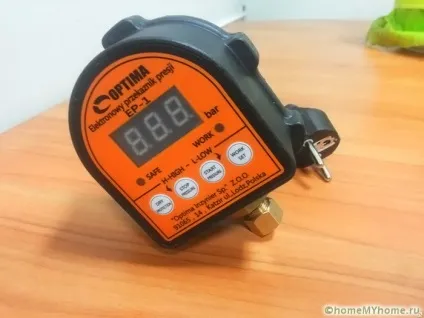

Щоб дізнатися, як налаштувати електронне реле тиску гідроакумулятора, вивчіть інструкції відповідного виробника.

висновок

При використанні на практиці відомостей з цієї статті не забувайте про комплексний підхід. Система водопостачання якісно виконує свої функції, якщо всі складові придбані, встановлені і налаштовані правильно.
