Реле стартера ваз 2114 - вчимося визначати і лагодити поломки відео

Причини і наслідки - чому автомобіль не завівся?

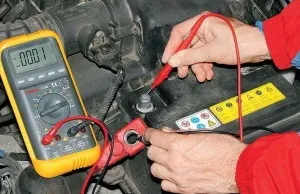

Небажання автомобіля завестися часто криється в розрядженому акумуляторі. Особливо проблема актуальна в зимову пору року, коли на вулиці температура нижче нуля. Брак енергії для старту можна визначити за звуком - якщо чути різкий, неприємний шум стартера, який намагається прокрутити і завести двигун, то прийшов час підзарядитися. В цьому випадку необхідно акумулятор частково або повністю зарядити, якщо ж час не терпить, можна «прикурити» від іншого автомобіля.

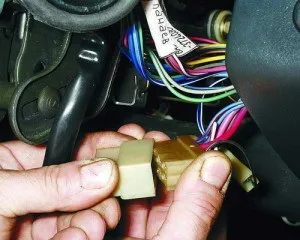

Варто також перевірити, чи немає обриву ланцюга в контактній групі запалювання. Часткове від'єднання контактів відбувається при повороті ключа в механізмі запалювання ВАЗ 2114, в цьому випадку стартер навіть не буде намагатися провернутися. Щоб виправити цю поломку, необхідно зняти пластик з колонки керма і перепідключити контакти запалювання. У деяких випадках необхідно піджати ці клеми плоскогубцями.

Відсутності контактної маси на стартері у ВАЗ 2114 також є частою проблемою цієї серії автомобілів. У зв'язку з трохи невдалою конструкцією рами двигуна стартер дуже погано захищений від прямого попадання води і тому на його контактах утворюються іржа. Якщо ви зіткнулися з цією проблемою, то необхідно заново зачистити контактний провід і прикрутити його на втягує реле стартера. Для здійснення цієї операції потрібно зняти клеми з акумулятора.

Ремонт стартера - як полагодити?

З ладу може вийти і сам стартер ВАЗ 2114. В цьому випадку знадобиться його повна заміна або грунтовний ремонт. Для початку вимкніть реле стартера від блоку управління. Знаходиться він усередині салону, з лівого боку рульової колонки. На фото або схемою по маркуванню ви знайдете, які саме запобіжники потрібно відключити. Якщо є можливість, можна їх і замінити.

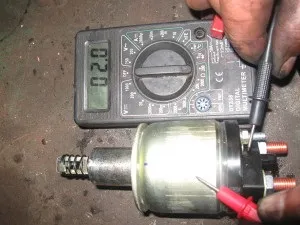

Втягує реле стартера - пристрій, принцип роботи якого полягає в передачі струму від акумулятора на стартер. Відбувається це під впливів електромагнітного клапана. Як виглядає ця деталь, ви можете побачити на фото. Саме втягує реле запобігає згоряння обмотки стартера. Якби його не було, то йшов би постійний струм від акумулятора. Втягує реле на моделях ВАЗ 2114 знаходиться зверху на стартері, до нього підключається два дроти, від запалювання і акумулятора.

Ці контакти повинні бути добре захищені від впливу зовнішніх факторів. Бажано перемотати їх ізоляційною стрічкою, це убезпечить їх від короткого замикання.

Щоб замінити втягує реле стартера, необхідний невеликий набір інструментів, а саме кілька ключів на 10 і 8, плоска викрутка і сам пристрій. Реле стартера в автомобілі ВАЗ 2114 розташоване таким чином, що для його заміни не потрібно знімати повністю весь стартер. Стартер варто знімати тільки в тому випадку, якщо необхідно провести повний його огляд і виявлення інших причин поломки.

Втягує реле необхідно знімати акуратно, щоб втягуючий сердечник залишився всередині. Особливу увагу потрібно приділити пружині - важливо, щоб вона не залишилася в стартері, тому що витягти її звідти буде дуже проблематично. У комплекті нового реле немає сердечника, він не входить до комплекту, а пружина є.

При спробі завести авто втягує реле стартера може видавати клацання - в цьому випадку потрібно замінити такий пристрій, як бендекс. Бендекс відповідає за прокрутку стартера і шестерень двигуна. Розташоване воно всередині самого стартера. При оборотах стартера пристрій зношується, і час від часу потрібно його повна заміна.

Заміна обмотки і щіток - робимо самі!

Якщо звуків ніяких немає, але авто як і раніше не заводиться, тоді необхідно перевірити обмотку реле - вона може бути згорілої. У цьому випадку, крім заміни самої обмотки, необхідно з'ясувати причину перегорання попередньої і усунути її, щоб поломка більше не повторювалася. Допоможе в цьому будь-який досвідчений електрик.

Не варто також забувати про щітках в реле стартера, які стираються від тривалого використання і постійного навантаження. В результаті щітки можуть нещільно прилягати до крутного колектора, через що утворюється поганий контакт і стартер не може виконати потрібну кількість оборотів, щоб завести двигун автомобіля. У ВАЗ 2114 щітки реле стартера можна замінити самому, вони не вимагають додаткової пропайки. Купити їх можна в будь-якому автомагазині. Варто відзначити, що щітки до даної моделі стартера підійдуть і від інших автомобілів ВАЗ.
