Регулювання клапанів ваз-2110 своїми руками
У даній статті ми розглянемо регулювання клапанів і визначимо послідовність всіх необхідних дій. Ви дізнаєтеся, чому гніт клапана на 16-ти клапанному двигуні і з якою періодичністю варто заглядати в ваш мотор.
Цікавий факт! Найпершою моделлю з системою впорскування під електронним управлінням став седан Rambler Rebel 1967 року, що випускала фірма Nash.
Симптоми неправильної роботи двигуна, коли потрібно регулювати клапана
Різниця в показаннях обумовлена особливостями експлуатаційних умов конкретного автомобіля. Тобто, якщо ви будете «вбивати» свою машинку і ганяти по бездоріжжю як смертник, то клапана прийдуть в непридатність дуже швидко. У той же час, якщо ви дбайливо ставтеся до свого авто, то навіть 60-70 тисяч км. пробігу несильно позначаться на клапанах.
Цікаво! Власникам автомобілів з гідрокомпенсатор не треба проводити регулювання клапанів, так як в разі сильного зносу, заміні підлягає тільки сам гідрокомпенсатор. Такими елементами обладнані двигуни з 16 клапанами.
Як же визначити, що з вашим «движком» щось не так? Зрозуміти це можна за специфічним «металевого» стуку клапанів, причиною якого є великий зазор в приводі. І чим більше зазор - тим сильніше буде звук. Також, ви відчуєте втрату в потужності і моменті, що крутить.
Варто розуміти, що несправні клапана - небезпечна штука, як для автомобіля, так і для водія, а значить, «лікувати» поломку потрібно якомога швидше. Клапана потребують регулювання не тільки після відповідного пробігу, а й після покупки (якщо зазор в приводі буде занадто маленьким, то клапани нагріються і просто «повиснуть», що призведе до перегріву «тарілок» і їх прогару). Таким чином, ми прийшли до висновку, що клапана потрібно регулювати (змінювати) або після великого пробігу, або після появи дивного стуку в двигуні.

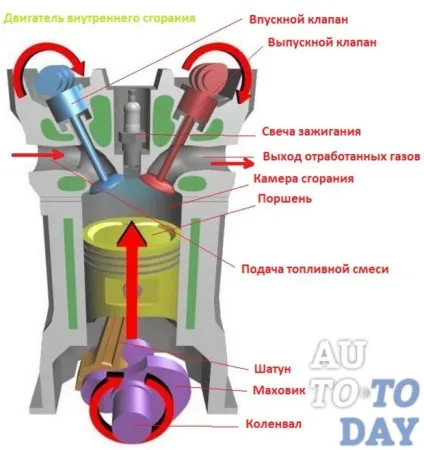

Розташування клапанів в автомобілі ВАЗ 2110, 2111, 2112
За допомогою наведеної схеми ми розглянемо структуру двигунів і розташування клапанів в ВАЗ 2110, 2111 і 2112 (з інжектором і карбюратором) на 8 клапанів.

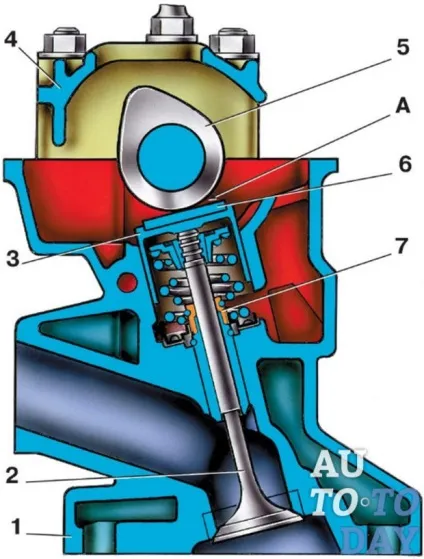

Розглянемо механізм приводу клапанів:
1 - головка циліндра;
4 - поверхня корпусу підшипника;
5 - вал для розподілу;
6 - шайба для регулювання подачі палива;
7 - маслоотражающій ковпачок;
А - зазор між кулачком механізму і регулювальної шайбою.
В даній схемі ми розглянемо будову двигунів ВАЗ 2110, 2111 і 2112 на 16 клапанів. У версії «движка» на 16 клапанів використовується двухвальная ГРМ типу DOHC як показано на зображенні нижче.

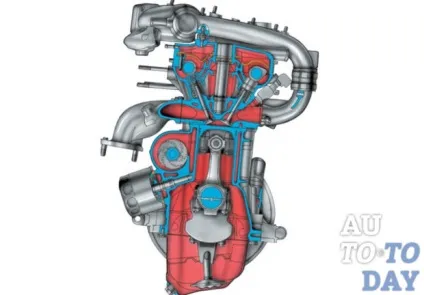

Далі можете бачити бічний розріз двигуна

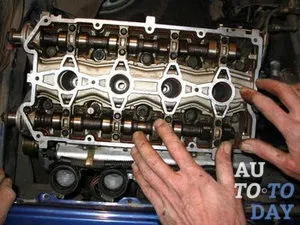

Як бачите, в 16-ти клапанному двигуні використовується два розподільчих вала, а в іншому, система не сильно відрізняється від 8-ми клапанної версії.

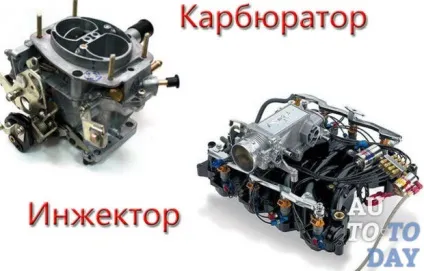

А тепер трохи про нововведення в ВАЗ 2112, де замість карбюратора використовується інжектор. Бензинові двигуни мають або паливний інжектор, або оснащуються карбюратором. Ці два агрегати виконують одну і ту ж функцію - формують горючу суміш для її подачі в двигун. Але чому ж вони відрізняються? Відмінності карбюратора від інжектора:
- У карбюраторі горюча суміш засмоктується в двигун, а в інжекторі надходить в циліндри мотора шляхом уприскування.
- Карбюратор відрізняється нестабільністю, в той час як інжектор забезпечує ефективну роботу двигуна.
- Робота інжектора не залежить від погодних умов. Карбюратор ж в сильні морози замерзає.
- Інжекторний двигун легше набирає обертів в порівнянні з карбюраторним.
- Інжектор більш вибагливий до якості палива.

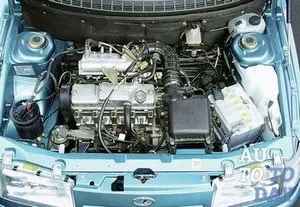

Як відрегулювати клапана на ВАЗ 2110, 2111, 2112
Як вже говорилося вище, клапана можна відрегулювати самостійно. В даному розділі ми розглянемо необхідні для роботи інструменти інструменти, а також наведемо покрокову інструкцію всіх дій.
Інструменти для заміни
Для заміни і регулювання клапанів на ВАЗ 2110, 2111 і 2112 вам будуть потрібні наступні інструменти:- Накидний ключ на 10 мм;
- Хрестові і шліцьові викрутки;
- Набір спец. щупів для контролю зазору;
- Пристосування для утоплення та фіксування штовхачів;
- длінногубци;
- пінцет;
- Шило;
- Регулювальні шайби (набір).
Покрокова інструкція регулювання
Важливо! Налаштування клапанів на ВАЗі, можна проводити ТІЛЬКИ на «холодному» двигуні. Після нагрівання деталей, зазори між ними будуть змінювати свої параметри. Перейдемо до процесу покрокового ремонту (або правильніше сказати - регулювання) двигуна ВАЗ 2110, 2111 і 2112 на 8 клапанів своїми руками.
- Перш за все, вам потрібно від'єднати наконечник троса дроселя від кронштейна, який знаходиться на клапанної кришці. Зняти сам кронштейн.
- Від'єднати шланги вентиляції картера від клапанної кришки. Щоб це зробити, необхідно послабити хомути кріплення шлангів.
- Зняти клапанну кришку разом з прокладкою, попередньо відвернувши гайки кріплення (використовується ключ на 10 мм).
- Зняти передню кришку, яка захищає ремінь приводу газорозподільного механізму.
- Провернути колінвал двигуна до збігу міток на кришці і шківі ГРМ.
- Провернути колінчастий вал так, щоб шків розподільного вала провернули на два з половиною - три зуба (40-50 °).
- За допомогою набору щупів перевірити зазори на першому і третьому кулачках распредвала (якщо величина зазору буде відрізнятися від стандартної, то потрібно почати регулювання, закріпивши на шпильках рейку).
- Натиснути на важіль і за допомогою пристосування втопити штовхач. Потім встановити фіксатор.
- Підняти вгору важіль.
- За допомогою шила і пінцета витягнути регулювальну шайбу.
- Підібрати регулювальну шайбу потрібної товщини. Встановити її і прибрати фіксатор.
- Далі потрібно переконатися в тому, що зазор вийшов потрібного розміру.
- Перевірити зазор на що залишилися кулачках (провернути колінчастий вал від початкового положення на 230 ° (п'ятий і другий кулачки); 400 ° (восьмий і шостий); 580 ° (четвертий і сьомий).
Дана інструкція підходить для регулювання клапанів на 2110, 11 і 12.
Що робити якщо гніт клапана
Багато власників ВАЗів стикалися з проблемою погнутих клапанів на своїх автомобілях. Хоча ті, хто з цим особисто не зустрічався, але чув від знайомих або друзів, також цікавляться, через що відбувається така неприємність і чи не станеться це з їх «движком». Так на якому ж двигуні ВАЗ 2110 гніт клапана? Клапана гне на 16-ти клапанному двигуні, що обумовлено його конструкцією.
Важливо! Винятком є двигуни з об'ємом 1.6 л на 16 клапанів, в яких були зроблені виїмки в порушених.
До чого може привести неправильне регулювання клапанів
Трохи вище ми вже розглянули поетапний процес регулювання клапанів своїми руками. Але що ж станеться, якщо все ж ви зробите це неправильно? Неправильний порядок регулювання клапанів ВАЗ 2110 може призвести до таких наслідків:- порушення теплових зазорів клапанів;
- зносу підшипників розподільного вала;
- зниження пружності і поломки пружин клапанів;
- зависання клапанів;
- зносу і подовження ременя приводу розподільного вала;
- зносу зубчастого шківа приводу розподільного вала;
- зносу маслоотражающіх ковпачків, стрижнів клапанів, напрямних втулок;
- нагару на клапанах.
Ми розглянули «Пошуку» ВАЗ на 8 і 16 клапанів. Також з'ясували переваги інжектора над карбюратором, привели деякі рекомендації щодо регулювання (заміни) клапанів, як на восьми клапанних версіях двигуна, так і на 16-ти клапанних. Ми дізналися, чому стукають клапана ВАЗ 2110, причини швидкого зносу клапанів і встановили приблизну періодичність перевірки. У висновку хотілося б сказати наступне: «Бережіть свою машину і не забувайте вчасно заглядати під капот. Будь-яка поломка на початковій стадії вирішується малими витратами ».
