Найбільшого поширення набули коріолісову масові витратоміри. Силовий вплив в них створюється за рахунок прискорення Коріоліса, яке виникає на вимірювальній ділянці витратоміра. Для утворення цього прискорення безперервно обертається перетворювача витрати надають особливу конфігурацію, яка змушує потік переміщатися в радіальному напрямку по відношенню до осі обертання, що збігається з віссю трубопроводу.

Витратомір Коріоліса призначений для вимірювання масового і обчислення об'ємної витрати рідких і газоподібних середовищ, завдяки чому використовується в різних галузях промисловості, а також в системах комерційного обліку. Основними елементами є дві витратомірного трубки, на яких розташовані: силова електромагнітна котушка збудження і магніт; два тензодатчика з магнітами і електромагнітними котушками; терморезистор.

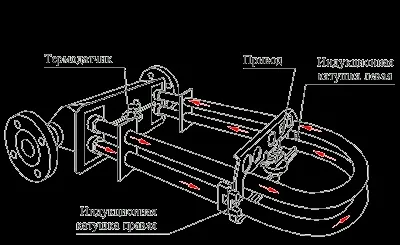

Малюнок 1 - коріолісову силовий витратомір Принцип дії коріолісових масових витратомірів заснований на змінах фаз механічних коливань U - образних трубок, по яких рухається яка вимірюється середу. Цим трубках за допомогою котушки повідомляється коливальний рух, через що в системі виникає додаткова сила інерції - сила Коріоліса, яка чинить опір вібрації витратомірних трубок. В результаті чого трубки починають згинатися (наочно це опір Ви можете відчувати, коли гнучкий шланг звивається під напором подається в нього води). Їх вигин фіксується датчиками. При одночасному знятті сигналів відбувається зміщення по фазі. Це відносне запізнювання прямо пропорційно масовому витраті.

Резонансна частота трубки залежить від її маси. Загальна маса складається з: маси самої трубки, яка постійна для даного датчика, і маси вимірюваного середовища в трубці, яка дорівнює добутку щільності середовища і внутрішнього обсягу трубки. Але так як обсяг трубки - це константа для даного типорозміру датчика, то резонансна частота коливань трубки може бути прив'язана до щільності середовища і визначена шляхом вимірювання резонансної частоти коливань, періоду коливань трубки і температури. Температура визначається за допомогою термосопротивления.

Поперечні примусові коливання труб: Переміщення труб у відсутності руху рідини Напрямок коріолісових сил при наявність руху рідини в сенсорі (напрямок Fc в потоці) Переміщення труб під час відсутності руху рідини Напрямок коріолісових сил при наявність руху (напрямок Fc в потоці)

Малюнок 2 - Поперечні примусові коливання труб.

Малюнок 3 - Структурна схема вимірювання масової витрати

Рекомендації по установці. Для витратомірів даного типу не існує вимоги підведення і відведення рідини за прямими трубах до витратоміра, щоб підготувати потік. Прилад повинен бути встановлений так, щоб він був постійно заповнений і щоб не утворювалося повітряних пробок в системі. Найбільш краща схема установки є вертикальна з напрямком руху потоку вгору, але установка в горизонтальних лініях теж прийнятна. Установка в вертикальному положенні з напрямком руху потоку вниз не рекомендується.

У новітніх конструкціях Витратомір Коріоліса нормальна вібрація трубопроводу не повинна створювати перешкоди приладу, якщо він правильно встановлений в трубопроводі. Приладу не потрібно додаткових супортів, але стандартні конструкції супортів повинні бути розташовані по обидва боки від приладу. Якщо в інструкції по установці згадуються додаткові кошти, то ймовірно, що цей прилад чутливий до вібрації, і пульсації демпфери, гнучкі з'єднання і спеціальні роз'єми, рекомендовані виробником повинні бути встановлені в належному порядку. Якщо існує велика ймовірність присутності бульбашок повітря в рідині, то рекомендується встановити повітряний дегазатор перед входом в витратомір. Рекомендується встановлювати фільтри або повітряні дихальні клапани для відводу повітря або парів, т. Е для видалення всіх небажаних вторинних фаз. Обов'язковою вимогою настройки витратоміра (установки на нуль) є відсутність повітря в системі. Витратомір Коріоліса має ряд переваг, з яких можна виділити: високу точність; повторюваність результатів вимірювань; не потрібні прямі ділянки; працюють незалежно від напрямку потоку; немає витрат на установку обчислювачів витрати; немає необхідності в періодичній перекалібровка і регулярному технічному обслуговуванні; можуть працювати від різних джерел живлення за допомогою самопереключающегося вбудованого блоку живлення; надійна робота при наявності вібрації трубопроводу, при зміні температури і тиску робочого середовища; тривалий термін служби і простота обслуговування завдяки відсутності рухомих і зношуються частин. Але основною перевагою даних витратомірів є можливість їх застосування для вимірювання витрати багатофазних середовищ. Так, наприклад, є конструкції силових витратомірів для вимірювання витрати нафтогазових сумішей.
