Ребра труб потрібно при виготовленні деталей трубопроводів великих холодильних камер і охолоджуючих приладів. Ребра збільшує зовнішню поверхню труби, завдяки чому підвищується коефіцієнт холодоотдачі трубопроводу при проходженні по ньому холодоагенту. Крім того, використання сребрених труб замість звичайних гладких знижує витрату сталевих труб майже в чотири рази, витрата металу в два рази.
Процес оребрения труб полягає в установці і зміцненні металевих ребер на поверхні сталевих труб; здійснюється він на спеціальних верстатах. Верстати для оребрения труб можна розбити на дві групи: верстати для оребрения труб шайбами і сталевою стрічкою.
При оребрені труби шайбами на верстаті автоматично виконуються подача шайби на трубу і підготовка наступної шайби, обтиск коміра на трубі, переміщення труби на заданий крок вперед і фіксація кроку між шайбами.
Продуктивність верстата 10 шайб в хвилину.
Верстат для оребрения труб сталевою стрічкою (рис. 52) має зварену станину 1, на якій встановлено механізм гофрування 2 стрічки і двигун 6 з редуктором 3. Вихідний вал редуктора з двох сторін пов'язаний з планшайбою 4 і приводним роликом механізму гофрірованія- стрічки. Гофрування стрічки здійснюється за допомогою двох зубчастих роликів, один з яких є приводним. При обребрена стрічку пропускають між зубчастими роликами і вона гофрують з одного боку. Її передній кінець заводять через направляючий поводок 7 і закріплюють на поверхні труби 8 електро- або газозварювання. При включенні верстата стрічка навивается навколо труби з заданим кроком, який забезпечується повідкового механізмом. Другий кінець стрічки також закріплюють на трубі за допомогою електро- або газозварювання.

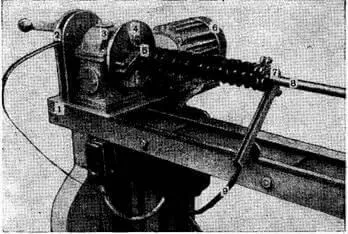

Мал. 52. Верстат для оребрения труб сталевою стрічкою:
1 - станина, 2 - механізм гофрування стрічки, 3 - редуктор, 4 - планшайба, 5 - оправлення, 6 - електродвигун, 7 - направляючий поводок, 8 - труба, 9 - гофрована стрічка
На розглянутому верстаті можна виконувати ребра труб різних діаметрів та з різним кроком навивки. Процес оребрения труб сталевий гофрованої стрічкою є більш продуктивним (14-22 м / ч), ніж шайбами.
1. Для чого виконують ребра труб?
2. Які типи верстатів застосовуються для оребрения труб?
3. Порівняйте продуктивність, оребрения труб шайбами і сталевою стрічкою.
