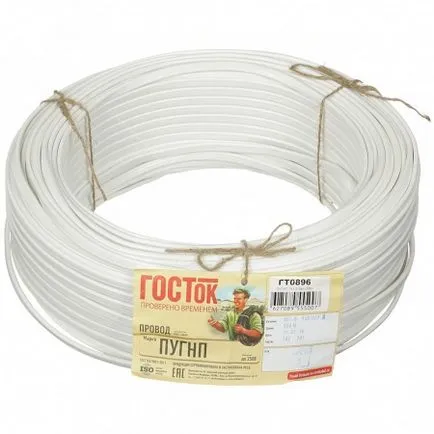

Провід ПУГНП - розшифровка, технічні характеристики і застосування

Електричний дріт ПУГНП є різновидом розповсюдженого електропроводи ПУНП, з тією різницею, що в його основі застосовується не тверді, а гнучкі жили. Обидва цих кабелю широко поширені завдяки відносній дешевизні, в порівнянні з рекомендованими ВВГ або NYM. Але при придбанні треба враховувати, що кабель ПУГНП і ПУНП заборонений до використання положень ПУЕ, як пожежонебезпечний.

Що собою являє ПУГНП

Двох або трижильний мідний кабель, жили якого набираються мінімум з семи струмопровідних ниток, скручених між собою. Ізоляція кожної жили робиться товщиною не менше 0,3 мм і виконується окремим кольором. Якщо це двожильний кабель, то одна з жил матиме синій колір для нуля, а в трижильні і заземлення жовтий провід із зеленою смугою. Втім, можна зустріти і інші забарвлення, але ізоляція жив в будь-якому випадку буде відрізнятися один від одного. Товщина зовнішньої, загальної ізоляції становить 0,5 мм - вона робиться з білого або незабарвленого пластикату ПВХ.

Технічні характеристики визначають жили проводів як провідники електричного струму напругою не вище 250 Вольт і частотою 50 Герц. Їх поперечний переріз буває від 0,75 до 4 мм ², що дозволяє підібрати кабель для більшості побутових потреб.

розшифровка абревіатури

Відмінною особливістю ПУНП і ПУГНП є їх плоска форма, що прямо відображено в абревіатурі. У проводу марки ПУНП розшифровка назви виглядає як «П» - провід (хоча по суті це кабель), «УН» - універсальний (без особливих обмежень в сферах застосування), «П» - плоский (жили розташовані не по колу, а поруч один з другом). Якщо абревіатура має вигляд «аПУНП», значить жили з алюмінію.

Відповідно, розшифровка дроти ПУГНП Новомосковскется як «П» - провід, «УН» - універсальний, «Г» - гнучкий, «П» - плоский. З огляду на те що цей кабель гнучкий, алюміній при його виготовленні не застосовується, тому приставки «А» перед назвою не буває, але додаткові різновиди у нього все-таки є. Це ПУНГПнг, з ізоляційним покриттям зниженої горючості і ПУГНПнгд-LS, який, крім того що не горить, ще й не тліє.

Чому в назві дроти буква «Г» стоїть не на своєму місці можна тільки здогадуватися - можливо це банальна помилка при реєстрації назви, а може бути хтось порахував, що так співзвучні.

З виробництвом теж все цікаво - ПУГНП не обов'язково повинен мати маркування виробника (її проставляють тільки на ярликах, які кріпляться до цільної бухті дроти). Відповідно, навіть якщо відомі всі технічні характеристики, ГОСТи і ТУ, їх виконання проконтролювати досить складно і це ніхто не гарантує.

Технічні характеристики і умови експлуатації

Виготовлення відбувається по ТУ 16К13-020-93 держстандарту. Призначення ПУГНП визначалося як прокладка освітлення та живлення малопотужних електричних приладів, що працюють в електричних мережах з напругою до 250 Вольт. Метод укладання - нерухомий. Основні технічні характеристики наступні:

• Матеріал струмопровідної жили - мідь.
• Матеріал ізоляції - ПВХ-пластикат.
• Робоча температура, при якій зберігаються властивості ізоляції - від -50 до +50 С °. Запас міцності до +70 С ° - кабель повинен витримувати тривале нагрівання до цієї температури і короткочасний до +80.
• Температура при якій дозволено виконувати монтаж - від -15. При більш низьких значеннях зростає ймовірність зламу ізоляції при перегинах дроти.
• Середня еластичність - при укладанні заборонені вигини радіусом меншим 10 зовнішніх діаметрів кабелю.
• Допустима вологість навколишнього повітря - 100%, при температурі до +35 С °.
• Опір жили перерізом 1 мм ² - до 27,1 Ом, жили 1,5 мм² - до 12,1 Ом, жили 2,5 мм² - до 7,41 Ом і жили 4 мм ² - 4,61 Ом. У тестових вимірах цей параметр обчислюється при температурі 20 С °, на контрольному відрізку кабелю довжиною 1 км.
• Розрахунковий термін експлуатації - 15 років.
• Маркування - ПУГНП X * Y, де X - кількість жив, а Y - їх поперечний переріз.
• Маркування ПУНГПнг вказує на підвищену опірність займання, ПУГНПнгд-LS - на знижений виділення диму при тлінні.
• Гарантійний термін - 2 роки з моменту початку експлуатації.

Причини заборони на використання

В першу чергу, провід ПУГНП не відповідає вимогам по товщині ізоляції провідників. Якщо вимоги ПУЕ однозначно вказують на необхідність використовувати оболонку товщиною мінімум 0,4-0,5 мм, заводське ТУ дозволяє використовувати шар пластикату в 0,3 мм.

Крім того, ТУ 16.К13-020-93 досить вільно відноситься до допускам по поперечному перерізі жив - дозволена похибка становить 30%. Як підсумок - якщо купується кабель на 2,5 мм², то за фактом всередині нього можуть виявитися дроти з жилами 2,5 - 30% = 1,75 мм ². Зрозуміло, що коли до нього підключається навіть номінальне навантаження, то кабель може не витримати і оплавитися. За статистикою, більше 50% всіх загорянь проводів відбувалося саме при використанні марок ПУНП і ПУГНП.

Коротко про головне

Кабель ПУГНП проводиться за застарілими ТУ, які не відповідають сучасним нормам безпеки і його використання заборонено вимогами ПУЕ. Відповідно, рішення купувати його чи ні, приймається повністю на свій страх і ризик, адже в разі непередбаченої ситуації експертиза покаже, що був використаний неправильний провід.

Якщо ж з яких-небудь причин його доводиться використовувати, то треба пам'ятати про допуски, існуючі в ТУ, за яким виготовляється кабель, і всі розрахунки проводити як ніби перетин жив менше зазначеного номіналу на 30%. Коли кабель укладається зовнішнім способом, його треба поміщати в гофру, кінці якої замотуються ізолентою, для запобігання доступу повітря. У такому випадку навіть при значному перегріві провід не загориться, так як буде відсутній доступ кисню.

Особливо допитливі покупці приходять за кабелем з мікрометром і на місці перевіряють перетин жив. Це хороший, але досить відносний метод, адже перевірка проводиться на локальній ділянці проводу, і ніхто не зможе гарантувати, що отримані результати будуть такими ж протягом усього його довжини.
