Протяжка кабелю через кілька будинків

Протяжка кабелю через кілька будинків.

Після огляду майбутньої траси прокладки (трохи менше 500-від метрів) з'ясувалася наступна картина (кінець траси на першій фотографії видно погано, тому доводиться показувати вид з обох сторін):

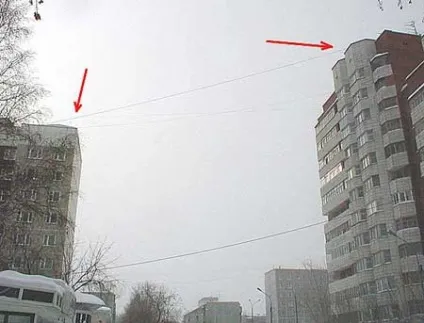

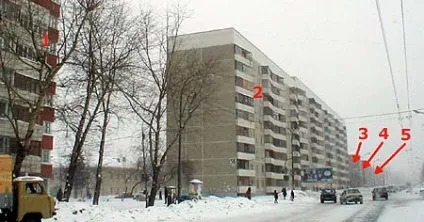

Мал. 1.1. Вид траси, по якій потрібно прокласти лінію (з обох сторін).

Роботу треба було виконати силами 2-х чоловік.

З матеріалів та обладнання присутня бухта кабелю П-296 і 100 метрова мотузка. Треба відзначити, що це була перша прокладка з використанням П-296, і ніхто точно не знав, як він себе поведе в реальних умовах.

За день до початку робіт було знайдено в ліфтовій ключ від будинку №2, перевірений на збіг c замком реальної двері. Будинок №1 був уже освоєний і не викликав особливих труднощів. Вихід на хрущовки і брежневка був вільний, якщо не брати до уваги залізних і вічно закритих під'їзних дверей. На цьому підготовка "плацдарму" була закінчена.

З ранку розгойдувалися як зазвичай довго. Спочатку текучка, потім взяли ключі, поки зібралися. Робота почалася після обіду, годині о 13.

Напарник піднявся на дах будинку №2, спустив вниз мотузку, до якої мною був прив'язаний кінець кабелю. Далі довелося довго катати по двору залізну бухту П-296 для розмотування кабелю (корисні пристосування для цієї операції і багатьох інших нижче по тексту). У міру цього процесу напарник піднімав його на дах.

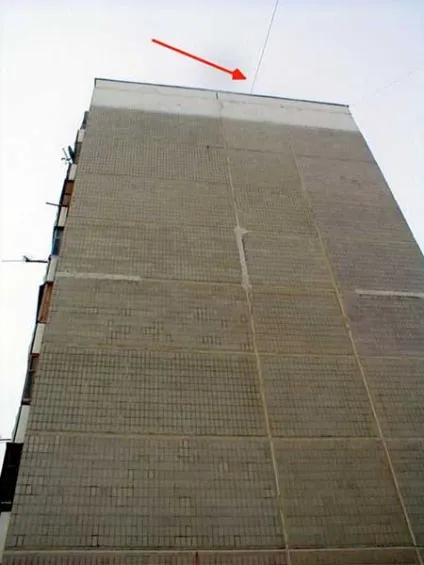

Мал. 1.2. Стіна, уздовж якої піднімався кабель. Його справжнє стан показано червоною стрілкою.

Після того, як більша частина важенного кабелю була так-сяк розкладена на даху (підняти бухту відразу не дуже хороший варіант, її розміри і вага не дозволять зробити це просто). Залишок кабелю, призначений для затягування на будинок №3 і далі, був підв'язані до дерева "внатяг", щоб не заважав проїзду машин. При цьому кінець кабелю довжиною близько 50-ти метрів залишався вільним для подальших маніпуляцій.

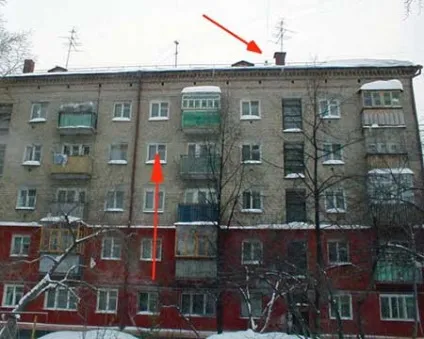

Мал. 1.3. Стіна будинку, куди було піднято кінець, залишений вільним на землі. Червона вертикальна стрілка показує місце, де була спущена вревка з даху.

Далі напарник піднявся на дах будинку №3, і, як зазвичай, спустив мотузку вниз. Піднімається кабель відразу опускався з іншого боку двосхилим даху на землю. При цьому довелося уважно провести кінець через розтяжки кріплення антен і дроти радіофікації, що б після натяжки вони не заважали лінії.

Мотузку навіть не довелося відв'язувати від кабелю, відразу після спуску в іншого боку вона була перекинута через дорогу й проведення між будинками №№3 і 4.

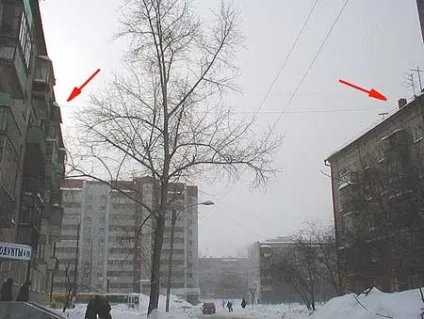

Мал. 1.4. Проста вулиця. Провід висять низько, машини проїжджають відносно рідко. Дерев майже немає.

В результаті операції, кабель був відразу витягнуть до підніжжя будинку №4. Підв'язувати до чергового дереву його не довелося, тому що напарник встиг спустити мотузку з черговою даху (№4). Далі операція була повторена в комбінації №№4-5

Мал. 1.5. Це зовсім простий ділянку. Кабель, як зазвичай, показаний червоними стрілками.

Такий невеликий проліт можна просто перекинути, але є ризик. Мотузка заплутається, рука здригнеться - і вантаж виявиться в чиємусь вікні. Є правило - не кидати на даху мотузку з вантажем. Долетить просто мотузка - добре. Чи не долетить - опускати на землю. Вишукування а-ля Робін Гуд або Давид до добра людей без відповідної підготовки не доводять. Що, до речі, було не раз доведено сумним досвідом.

Так кабель був доведений до мети, закріплений, і робота пішла у зворотній бік. Для натяжки ми піднімалися на дахи удвох, тому що поодинці натягнути і прив'язати кабель майже неможливо. Не можна сказати, що це було просто, але відкриттів тут немає. Одна людина натягує, другий в цей час закріплює кабель на стійці.

Перед натяжкою прольоту між будинками №№2-3 кабель був відв'язано від дерева. Далі, багато клопоту завдала протяжка по дахах ліфтових 10 під'їзд, з закріпленням і натяжкою на кожній. Кабель важкий, тягнути його важко.

Після закріплення на даху будинку №2, залишок був спущений вниз.

Мал. 1.6. Щодо широка дорога з інтенсивним рухом. Але немає ні високих проводів, ні дерев.

Далі перехід між будинками №№1-2 був проведений за звичайним методом. Тільки даху були вище, та машин побільше. Всього протяжка зайняла години 3-4 важкої роботи. Це треба визнати цілком задовільним досягненням.

На завершення, цікаве доповнення. Так як кабель такого типу (П-296, описаний в кінці цього розділу) був використаний вперше, було вирішено провести експеримент. Для початку, не стали відрізати кінець (метрів 50 з 500 метрової бухти), і під'єднали вітопарний "хвостик" довжиною 3 метри прямо до кінцевого роз'єму. На стороні абонента кручена пара була спущена з горища і проведена по квартирі. Всього пішло близько 40 метрів UТР.

На жаль, "такого" лінія не перенесла. Хоча "лінки" на пристроях загорілися, і швидше за все, більш пристойне залізо запрацювало б (пізніше був успішно зроблений лінк в "повну бухту"). Але в даному випадку довелося йти і відрізати "запас". Після цього все прийшло в норму.
