Простий зумер з реле

Доброго времени суток шановні Новомосковсктелі даної статті. Сьогодні хочу поділитися з вами простий схемку зумера. Для початок трохи теорії. У зв'язку з останніми посиленням закону ППД на території Казахстану потрібно їздити з включеним ближнім світлом, дід часто забував його включати. Вирішив зробити для нього просту напоминалку. Куплений в магазині зумер має дратівливий постійний писк. Вирішено було зробити періодичне пищание. Взагалі досить часто потрібно змусити блимати електричну лампочку або зібрати звукову пискавку, але ось тільки навички складання транзисторних схем такого роду є не у всіх, і частенько деталі для них не буває під рукою. Пропоную вам на огляд найпростішу схему такого пристрою, який часто називають переривачем, на основі електромагнітного реле.

Схема простого сигналізатора

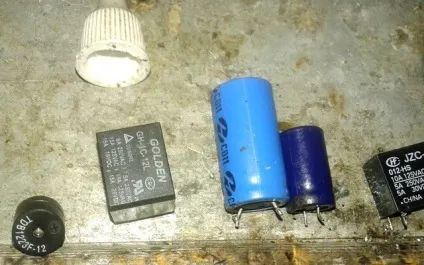

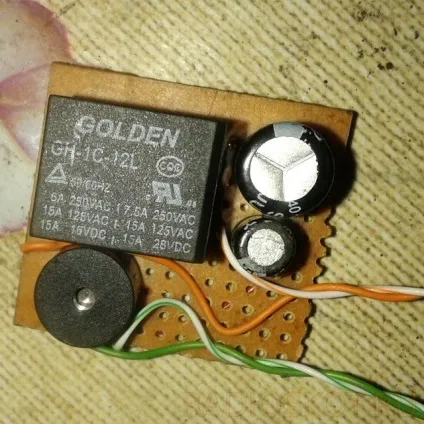

У набір деталей входить конденсатор 16 вольт (від ємності залежить частота, використовував сумарно 530 мф), реле випаяв зі старого бесперебойніка і сам зумер. Ще паралельно зумера припаяв світлодіод, для світлової індикації. На жаль фото установки відсутня, було трохи не до фоток.

Коротенько опишу момент установки: в блоці реле знаходимо релюшкой відповідає за ближнє світло. На її нормально закритий контакт чіпляємо плюс від нашої схеми, а мінус від кузова авто. Коли заводимо авто - зумер починає пищати, включаємо ближнє світло і зумер перестає ізвать нервує писк.

Ось і все шановні Новомосковсктелі, спасибі що дочитали до кінця. З повагою, Дикий Вовк.
