2.Обикновенний стрілочний перевід, основні елементи

3.Конструкція хрестовин і контррейок.

1. Види стрілочних переводів:

1.Одіночние стрілочні переводи.

· Звичайні, у яких основний шлях - прямий, а ответвлённий - кривий.

· Разносторонние - симетричні, у яких обидва напрямки - криволінійні.

· Постать різнобічна не симетричні, розгалужується один шлях під різними кутами.

2.Перекрестние стрілочні переводи - являє собою комбінацію косокутного глухого перетину стрілок. Такий переклад допускає рух по 4-ма напрямками замінюючи 2-а звичайних стрілочних переводи.

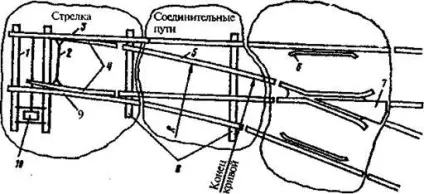

Головні елементи одиночного стрілочного переводу: стрілка, хрестовина, з'єднувальні колії, перекладні бруси.

· Двох рамних рейок,

Дотепники виготовляють із прокатного профілю спеціального Острякова рейки, зниженою в порівнянні з рамною рейкою, типів ОР-75, ОР-65, ОР-43.

Рамні рейки є продовженням колійних рейок розгалуженого шляху і являють собою або цілі рейки стандартної довжини, або коротше їх.

Сполучні дороги складаються з прямих і кривих ділянок колії. Перекладна крива, що з'єднує стрілку з хрестовиною, що ведуть на бокову колію, починається на деякій відстані від математичного центру хрестовини.

Хрестовина складається з:

Крутизну хрестовини стрілочного переводу характеризують маркою або тангенсом кута # 945 ;, який визначається як відношення ширини сердечника в хвості хрестовини до її довжині. Марка хрестовини виражається у вигляді дробу 1 / N = tg # 945 ;. де N - ціле число, що показує у скільки разів довжина сердечника більше його ширини в хвостовій яка вимірюється за перпендикуляр до однієї з робочою межі. кут # 945; виражається в градусах.

На залізницях укладають стрілочні переводи марок 1/6, 1/9, 1/11, 1/18, 1/22.
