Мене привабила проста схемотехніка драйвера, до слова багато драйверів продаються саме на цій мікросхемі, вартість яких в рази вище, ніж собівартість виготовлення.

Напруга живлення від 6 до 30В
Вихідний струм до 1,2 А
Високий ККД (до 97%)
Вхід для діммірованія (регулювання яскравості за допомогою ШІМ)
Захист від обриву навантаження
Мала кількість зовнішніх компонентів

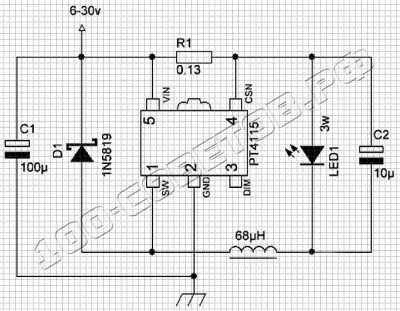

Номінал резистора Rs обчислюється за формулою: Rs = 0.1 / Iout (A). Наприклад, якщо необхідно отримати вихідний струм величиною 500мА для управління світлодіодом, тоді Rs = 0.1 / 0.5A = 0.2? (200м?)

компоненти:
LED драйвер PT4115;
Котушка індуктивності;
Електролітичний конденсатор 100мкФ 35В;
Діод Шотткі 1N5819;
Випрямний діод 1N4007 (якщо збирати міст) 4 шт;
