Прості схеми для зв’язку

прості схеми для зв'язку

Нижче розглянемо кілька пристроїв з електронними підсилювачами.

Перша схема - проводове переговорний пристрій. При використанні двох таких пристроїв можна налагодити зв'язок між двома абонентами на відстані більше 250 метрів (при використанні в якості лінії досить товстого дроту). Для того, щоб об'єднати два таких пристрої між собою, потрібно з'єднати однойменні клеми апаратів між собою (клема "1" з клемою "1" а "2" з "2"). Можна замість одного з проводів використовувати, наприклад, батарею опалення - і тоді для зв'язку потрібно буде провести тільки один провід. Заземлення підключається у обох апаратів до клеми "2", а до клем "1" апаратів підключаємо провід зв'язку. Підсилювач апарату зібраний на трьох транзисторах. Перші два каскади виконані за схемою з загальним емітером і забезпечують основне посилення по напрузі. Каскад на транзисторі VT3 включений за схемою із загальним колектором і забезпечує узгодження підсилювача з лінією.

Замість транзисторів МП41 в підсилювачі можна використовувати транзистори типів МП39-МП42; МП25, МП26. Можливо використовувати і кремнієві транзистори (наприклад - типів КТ208, КТ361), але в цьому випадку доведеться змінити номінали резисторів зміщення в базових колах транзисторів (в сторону зменшення). Розділові електролітичні конденсатори можуть мати ємність від 0,5 до 10 МКФ. Конденсатор С4 - типу КМ на ємність не менше 0,068 мкф.

Для живлення підсилювачів можна застосувати батареї типу "КРОНА", або імпортні типу "6F22". Як кнопок можна використовувати поодинокі перемикачі типу П2К, або ПКН без фіксації.

Конструкція збирається в невеликій коробці відповідних розмірів.

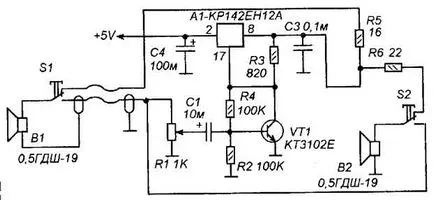

Застосовуючи сучасні мікросхеми можна зібрати дуже просте проводове переговорний пристрій:

Підсилювач цього пристрою зібраний на мікросхемі стабілізатора напруги КР142ЕН12.

Абонентські пристрої нерівноцінні: в одному з них зібраний підсилювач з харчуванням, в іншому - тільки динамік з перемикачем. У пристрої використано кнопки без фіксації. Резистор R1 - регулятор гучності. Кабель складається з двох проводів, - екранованого і неекранованого. Екранований провід підключається до входу підсилювача. Динаміки підключені до виходу підсилювача через однакові опору, при цьому, вибираючи опір резистора R5, слід враховувати опір проводів лінії.

Налагодження підсилювача зводиться до установки напруги на виводі 5 мікросхеми, рівного 2,5 вольта за допомогою резистора R5 (движок регулятора гучності під час цієї процедури повинен бути в нижньому за схемою положенні!).

Для зв'язку з приятелем без використання проводів можна використовувати радіопередавач, схема якого наведена нижче.

Передавач розрахований на роботу в короткохвильовому діапазоні (КВ). Як приймач можна використовувати наявний у вас радіомовний приймач, який перекриває діапазони 25-41 метрів. Модуляція в передавачі - змішана АМ і ЧМ.

Передавач складається з підсилювача звукової частоти, зібраного на транзисторі VT1 і генератора радіочастотних коливань на транзисторі VT2. На вхід передавача можна підключити мікрофон, або який-небудь джерело звукових частот, наприклад - магнітофон. У другому випадку, музику можна буде прослуховувати на деякій відстані від магнітофона.

Підсилювач звукових частот зібраний за типовою схемою. Ємність конденсатора С6 може бути 5-10 Мкф. Якщо підсилювач зібраний правильно - він не вимагає настройки.

Схему генератора радіочастоти розглянемо докладніше. Якщо придивитися до схеми - можна вловити схожість генератора зі звичайним підсилювачем з включеним в колекторний ланцюг транзистора коливальним контуром. Від параметрів цього контуру залежить робоча частота генератора. Для виникнення генерації між колектором і емітером транзистора включений підлаштування конденсатор С5. Змінюючи ємність цього конденсатора, домагаються стійких коливань генератора при максимальній потужності, що віддається.

Котушка коливального контуру намотана на каркасі від контуру ПЧ старого лампового телевізора. Котушка має діаметр 7,5 мм і підлаштування сердечник з карбонільного заліза. Котушка L1 містить 25 витків, дроту ПЕВ-0,25, намотаних виток до витка в один шар. Котушка L2 містить 10 витків, дроту ПЕВ-0,15 і намотана поверх котушки L1. Налаштування такої котушки на частоту роботи передавача можна проводити за допомогою підлаштування конденсатора С4, а також за допомогою магнітного сердечника. Сердечником можна виробляти плавну настройку частоти передавача на ділянку, на якому не працюють потужні радіостанції. Якщо на робочій частоті передавача буде знаходитися інша радіостанція - дальність дії передавача не перевищить декількох метрів.

Потужність можна побічно виміряти за допомогою індикатора поля, що складається з котушки і детекторного діода.

Котушка індикатора поля містить 2 витка, дроту ПЕВ-0,6. намотаних на оправці, діаметром близько 10 мм. Після намотування, котушка знімається з оправлення. Отримуємо так звану об'ємні котушку. Якщо таку котушку помістити поблизу контуру високочастотного генератора, то в ній виникне деяка напруга, яке після детектування можна виміряти милливольтметром постійного струму. Кращі результати дає застосування замість мілівольтметра чутливого (з струмом повного відхилення стрілки 50 - 100 мікроампер) стрілочного мікроамперметра. Не слід для цієї мети застосовувати дешеві мультиметри Китайського виробництва! Але вже якщо виникла така необхідність - перемикач мультиметра слід поставити на максимальну (зазвичай не більше 200 мілівольт) чутливість!

Налаштування генератора виробляємо до отримання максимальних показань вольтметра за допомогою конденсатора С5 передавача. Далі, включивши радіоприймач, розбудовуємо його за діапазоном і знаходимо ту частоту (довжину хвилі), на якій працює передавач (сигнал передавача прослуховується в приймальнику у вигляді шипіння). Для того, щоб переконатися в правильності настройки приймача - вимикаємо передавач. При вимкненому передавачі (при правильному налаштуванні приймача) шипіння приймача має пропасти.

Добре налаштований передавач при антені, довжиною близько 2 метрів, можна почути на відстані до 200 метрів (дальність дії передавача залежить від чутливості приймача).

Даний радіопередавач можна перебудувати для роботи в діапазоні УКВ. Для цього потрібно лише змінити намотувальні дані котушки індуктивності. Для роботи в діапазоні 66-70 МГц котушка повинна містити 5 витків, дроту ПЕВ-0,6. Каркас для намотування котушки використовується той - же, що і в діапазоні КВ.

При перебудові передавача на діапазон УКВ слід враховувати, що дальність зв'язку зменшується. Паралельно зі збільшенням частоти погіршується частотна стабільність (передавач буде мимовільно перебудовуватися по діапазону).

Для збільшення потужності можна замінити транзистор генератора потужнішим високочастотним (наприклад КТ909) з теплоотводом. При такій заміні доведеться зменшити (досвідченим шляхом) опір резистора в базовій ланцюга для збільшення колекторного струму. Налаштування цього варіанту передавача може бути проведена по максимальному світіння лампи розжарювання (2,5 вольта 150 міліампер), підключеної паралельно котушці L2. Такий транзистор в діапазоні УКХ здатний забезпечити дальність дії передавача до 1-2 кілометрів. При цьому споживаний схемою струм може досягати 300 міліампер і живити її доведеться вже тільки від мережевого джерела живлення. При харчуванні схеми від мережевого джерела і високому рівні (більше 30 мілівольт) пульсацій можлива поява в приймальнику фону з частотою 100 герц. Для усунення фону необхідно застосовувати високоякісні стабілізатори напруги і збільшувати ємності конденсаторів фільтра в стабілізаторі.

Необхідно враховувати, що потужний передавач, зібраний за такою схемою, може стати джерелом перешкод в досить широкому діапазоні частот (через свою не досконала), так як має велику кількість побічних випромінювань частот ( "гармонік")!
