Проста установка для лазерного шоу, майстер гвинтик

Для організації незабутнього свята, можна зібрати своїми руками нескладний пристрій для лазерного уявлення. Під веселу музику будуть вимальовуватися химерні фігури різних форм і розмірів!

Лазерне шоу сьогодні можна часто побачити і на дискотеках, і в цирку і в барі. Професійні установки для лазерних шоу коштують дорого, а ось зробити просту лазерну установку для лазерного шоу з оптичного диска і лазерної указки може кожен.

Фото домашньої лазерної установки

а - вид зверху збільшений; б - вид збоку;

1 - труба; 2 - гумова мембрана; 3 - гурток з лазерного диска; 4 - лазерна указка; 5 - траєкторія лазерного променя від лазерної указки до стіни; 6 - динамік або колонка; 7 - стіна.

Інструменти і матеріали для виготовлення лазерної установки

лазерний диск;
лазерна вказівка;
шматок водопровідної пластикової труби діаметром 25

30мм;

повітряну кульку або медична рукавичка;

супер клей;

капронова нитка;

динамік, підключений до виходу підсилювача.

Детальний опис виготовлення лазерної установки своїми руками

Крок 1. Беремо і відрізаємо від водопровідної труби приблизно 20 сантиметрів. Ретельно зачищаємо краю і відкладаємо в сторону.

Крок 2. Беремо негідний лазерний диск і вирізаємо з нашого лазерного диска кружечок, діаметром на 4 мм. менше, ніж внутрішній діаметр нашої труби.

Крок 3. Вирізаємо з повітряної кульки або медичної гумової рукавички кружечок діаметром більшим діаметра труби на 4 см. Кружечок з гуми натягуємо на один край труби і за допомогою міцної нитки закріплюємо його.

Крок 4. Тепер кружечок з лазерного диска акуратно приклеюємо по центру натягнутою гуми на трубі. В кінцевому результаті у нас повинно вийти наступна конструкція: труба 20 см. З одного краю натягнута тонка гума, закріплена з боку міцною ниткою, на гумі по центру приклеєний кружок з лазерного диска. Гурток з лазерного диска приклеюється світловідбиваючої стороною назовні.

Налаштування лазерної установки.

Останній етап - налаштування установки. Беремо динамік і підключаємо до виходу джерела звуку. Це може бути підсилювач, аудиоколонки комп'ютера, вихід музичного центру або магнітофона. Можна взяти Аудиоколонка і покласти динаміком вгору. Нашу саморобну лазерну установку ставимо по центру динаміка лазерним кружечком вгору.

Включаємо музику і добиваємося, щоб наша лазерна установка стояла стійко і не падала. Тепер залишається направити лазер від зазерной указки на гурток з лазерного диска під деяким кутом. Лазер відбиваючись від лазерного диска повинен потрапити на стіну. І о диво на стіні малюються хитромудрі фігури. Залежно від виконуваної мелодії малюнок відтворений нашої саморобної лазерною установкою буде змінюватися.

Тепер потрібно закріпити лазерну указку так, щоб промінь потрапляв під потрібним кутом на поверхню лазерного диска. Для досягнення більш ефектного лазерного шоу, можна використовувати кілька лазерів. Так само на шляху відбитого від поверхні лазерного диска променя лазера можна поставити димову завісу, наприклад з церковного ладану. Промені лазера, проходячи через дим, будуть створювати об'ємні фігури.

Якщо ви все правильно зробите, то захоплені вигуки від домашнього лазерного шоу вам забезпечені! Принцип роботи полягає в наступному, звукові хвилі впливають на гумову мембрану із закріпленим на ній кружечком з лазерного диска. Внаслідок чого дзеркальна поверхня лазерного диска тремтить і змінює кут відображення лазера спрямованого від лазерної указки. Лазерний промінь утворює на стіні хитромудрі фігури. Доданий дим, на шляху відбитого лазерного променя, робить його видимим.

Наостанок ще кілька варіантів лазерної установки для шоу.

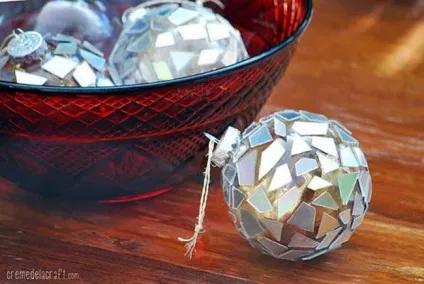

1. Звичайна ялинкова іграшка - куля. До нього приклеюються шматочки дзеркал. Куля підвішується до стелі, а на нього направляється лазерний промінь від лазерної указки. Куля краще закріпити над джерелом тепла, щоб він обертався під дією потоку теплого повітря. Це може бути телевізор, музичний центр або батарея опалення.

2. До комп'ютерного вентилятора охолодження блоку живлення строго по центру приклеюється шматок від лазерного диска або не товста дзеркала. Приклеювати необхідно по центру, щоб не порушити центрування лопатей. Одну сторону дзеркала необхідно трохи підняти, щоб вийшли фігури. Всю конструкцію прикріплюємо до фанери, дощечки або до шматка ламінату або МДФ (як на фото). Налаштовуємо промінь і розташування вентиляторів на свій смак одержуваних фігур.

3. Теж саме, що і попереднє пристрій, тільки все монтується на картонній коробці і використовується один моторчик з приклеєним на осі дзеркальце. Дзеркальце також приклеюється під невеликим кутом.

Бажаємо вам приємних времяпровождений і відмінного настрою, а в цьому вам допоможе лазерне шоу! 🙂
