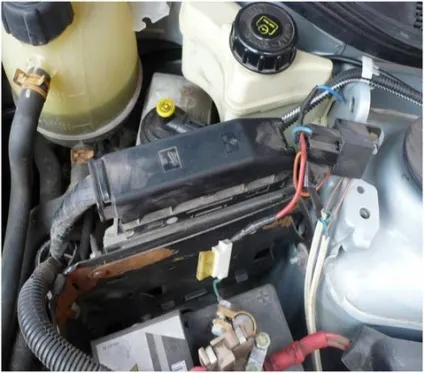

На автомобілі даної марки встановлюються ЕБУ Siemens EMS_3132. ЕБУ розташовується в моторному відсіку автомобіля біля АКБ.

Принципово ЕБУ побудований на базі процесора С167 використовує для зберігання даних зовнішню мікросхему FLASH AM29F200ВВ

в корпусі PSOP_44.

Завантажити прошивки на Логан (Adact. Паулюс)

На сьогодні є кілька способів репрограммінга даного типу ЕБУ.

Програмування ЕБУ здійснюється без зняття останнього з автомобіля через діагностичний роз'єм з використанням загрузчиков-флешер.

Діагностичний роз'єм в даному автомобілі розташований всередині ящика рукавички і має стандартну терморегулятори OBDII.

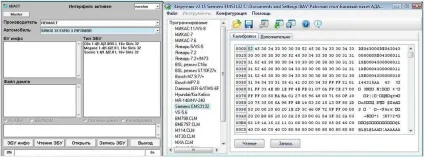

Діагностичним способом з доступних на ринку флешер з даними ЕБУ вміють працювати:

- АДАКТ-Флешер
- Galetto
- Combiloader ПАК_3

Дані завантажувачі можуть працювати (читати-писати) в діагностичному режимі тільки з калібруваннями розміром 32кб (для ПАК_3 і 32Кб і 64Кб, хоча правильним розміром для калібрувань цього ЕБУ є розмір 32Кб). У більшості випадків цього достатньо для перепрограмування. Крім того даний спосіб є повністю безпечним для ЕБУ, тобто навіть при неправильному визначенні базового софта і репрограммирование ЕБУ калібруваннями від іншого софта, роаботоспособность завжди можна відновити записавши "рідні" калібрування.

Увага! При даному способі роботи повна заміна софта в ЕБУ неможлива.

2. Робота через BSL-режим процесора ЕБУ.

При даному способі програмування ЕБУ здійснюється зі зняттям останнього з автомобіля з використанням загрузчиков, що працюють з процесором ЕБУ через BSL-режим.

- Сhiploader (скачати безкоштовно)

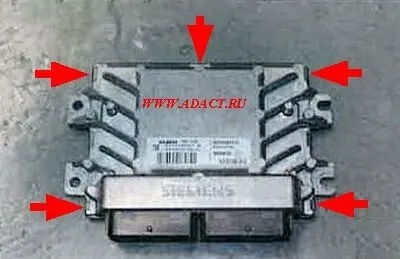

В якості підготовки ЕБУ необхідно зняти з автомобіля і розібрати. Відгинаємо 5 скоб кріплять нижню кришку ЕБУ до корпусу і обережно піддягаючи викруткою від'єднуємо її.

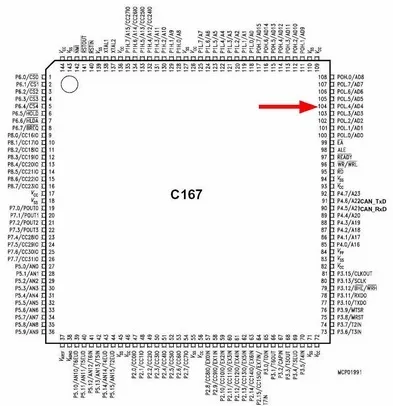

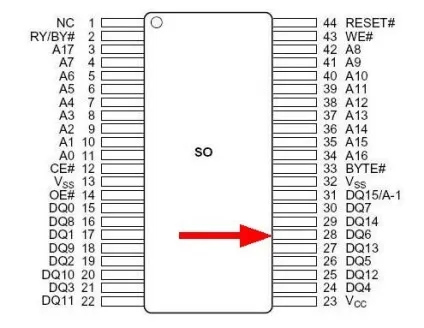

Для перекладу процесора в BSL-режим, необхідно до подачі живлення ЕБУ замкнути 104 ногу процесора або 28 ногу FLASH-пам'яті АМ29F200BB через резистор 4.7-10кОм на масу.

Підключення до ЕБУ в режимі "на столі".

Pin 30 + 12V (постійне харчування ЕБУ)

Pin 29 + 12V (харчування ЕБУ після замку запалювання)

Pin 28 -12V (Маса)

В даних ЕБУ відсутня мікросхема EEPROM пам'яті. Область EEPROM пам'яті емулюється безпосередньо під FLASH пам'яті. Це означає, що обчислена в режимі BSL прошивка індивідуальна для кожного ЕБУ, і на іншому працювати без перепрівязкі ключів іммобілайзера не буде.

Для того, щоб "навчити" працювати модифіковане ПО в конкретному дампі FULL-FLASH необхідно провести відносно прості дії.

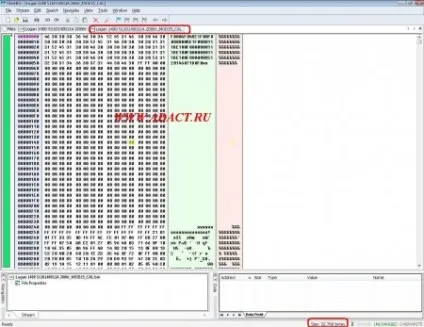

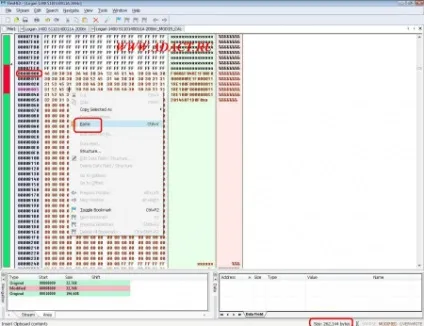

А .Імеем повний дамп FULL- FLASH (256кБ) оригінальної прошивки автомобіля і модифікований дамп калибровок (32Кб).

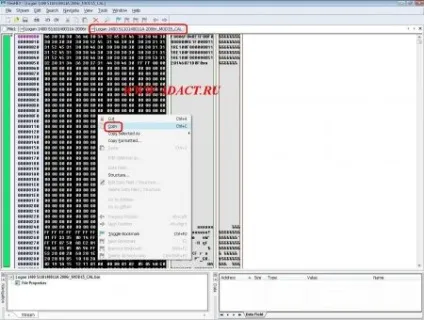

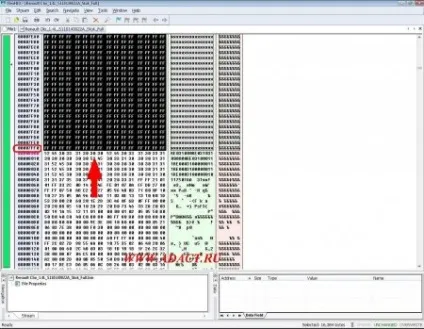

1. Звіряємо оригінальний дамп (256) і модифіковані калібрування (32) і переконуємося, що модифіковані калібрування відповідають оригінальному софту ліченої прошивки. (Див. Ідентифікація ПО)

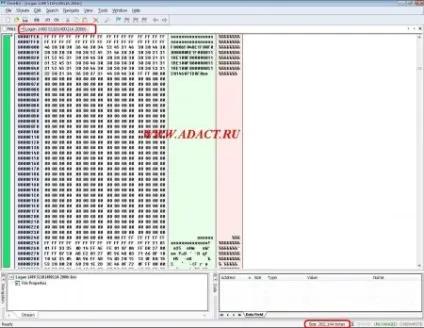

У .Імеем повний дамп FULL- FLASH (256кБ) оригінального, ліченого з машини ПО і повний дамп модифікованої прошивки.

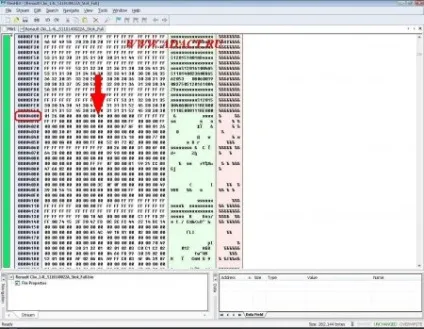

1. Звіряємо оригінальний дамп і модифікований дамп і переконуємося, що модифіковані калібрування відповідають оригінальному софту ліченої прошивки.

Після чого зберігаємо модифіковану таким чином прошивку з "рідними ключами" автомобіля під іншим імененм з розширенням "BIN".

Увага! При даному способі роботи можлива повна заміна софта в ЕБУ.

3.Работа з мікросхемою FLASH-Пам'яті в зовнішньому программаторе.

Іноді вміння і навички працювати з ЕБУ, що мають зовнішню мікросхему пам'яті, дуже потрібні в нашій професії. "Гине" ЕБУ в результаті хутро. впливу, є під рукою донор, але з іншим софтом, нічим працювати з даним типом ЕБУ через BSL-режим, або ЕБУ цей режим не підтримує. Ось тоді-то і приходить на допомогу програматор ПЗУ.

Для роботи з мікросхемою АМ29F200BB в корпусі PSOP44 нам буде потрібно панелька-перехідник і програматор підтримує роботу з даної серією мікросхем.

За допомогою паяльної станції Випаюємо мікросхему пам'яті з плати ЕБУ. Акуратно і ретельно зачищаємо дрібним надфілем, а потім знежирюємо ніжки мікросхеми. Зверніть увагу на те, що мікросхеми 29 серії дуже чутливі до чистоти ніжок.

Після даної процедури вставляємо мікросхему в панельку-перехідник (як правило це PSOP44 ZIF - DIP 44) і Новомосковського вміст мікросхеми.

Рекомендую провести читання кілька разів і порівняти лічений вміст між собою. При правильному читанні відмінностей відповідно бути не повинно.

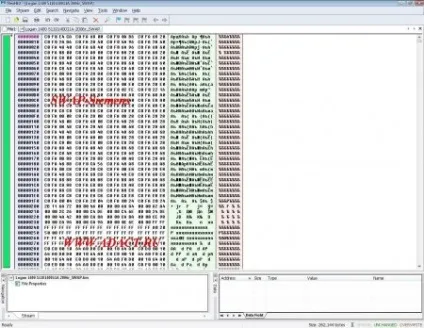

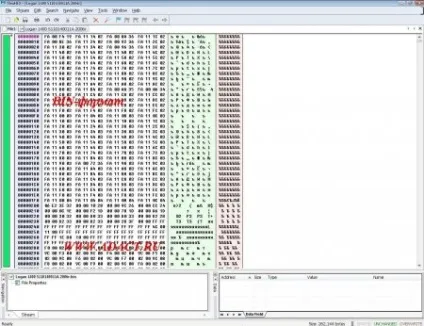

В даному ЕБУ FLASH-Пам'ять підключена до процесора нестандартно. В результаті чого прошивка зчитана в зовнішньому программаторе буде відрізнятися від прошивки ліченої з цього ж ЕБУ "діагностичним" способом. Так званий формат SWAP-Siemens.
