Промислові штепсельні з’єднувачі

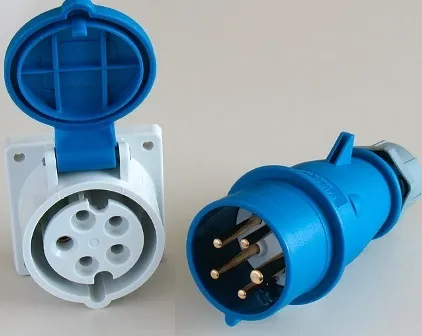

У промисловості і будівництві використовуються штепсельні з'єднувачі, експлуатаційні вимоги до яких підвищено. Ці з'єднувачі повинні мати більш високою надійністю і безпекою, ніж звичайні вилки і розетки. Взагалі, промислові штепсельні з'єднувачі обов'язково задовольняють наступним критеріям:

Виключають можливість випадкового відключення, яке може привести до аварії;

Мають захист від пилу, вологи, агресивних середовищ;

Спеціальні з'єднувачі пристосовані для вибухонебезпечних і пожежонебезпечних умов;

Спеціальні з'єднувачі для експлуатації в умовах підвищеної вологості;

Роз'єми відрізняються різними номінальними напругами, струмами, кількістю фаз;

Деякі промислові роз'єми можуть застосовуватися в побуті, наприклад для підключення дизельних генераторів.

Міжнародний стандарт IEC 60309, Міжнародної електротехнічної комісії регламентує параметри вилок, розеток і муфт, що використовуються в промисловості. Найвище напруга, що допускається стандартом - 690 вольт при постійному або змінному струмі. Найбільший струм - 125 ампер. Найвища частота - 500 герц. Діапазон робочих температур - від -25 ° C до + 40 ° C.

Є безліч розеток і вилок, що відрізняються за розміром, числом штифтів, що пов'язано зі струмом, а також кількістю поданих фаз. З'єднання мають мінімальну ступінь захисту оболонки IP44 (найчастіше вище), що дозволяє використовувати їх під відкритим небом. Поряд з можливістю передавати великі струми, промислові з'єднувачі запобігають можливість випадкового підключення побутових приладів до гнізд, для них не призначених, форма вилки просто не підійде.

Як вилки, так і розетки, мають кольорове маркування, що позначає діапазон напруг і частот, що використовуються в конкретній мережі. Так наприклад:

Жовтий колір позначає діапазон від 100 до 130 вольт при частоті від 50 до 60 Гц;

Синій колір позначає діапазон від 200 до 250 вольт при частоті від 50 до 60 Гц;

Червоний колір позначає діапазон від 400 до 480 вольт при частоті від 50 до 60 Гц;

Кольоровий код відноситься до максимального значення напруги між фазами.

Найчастіше сині з'єднувачі служать метеоустойчівимі зовнішніми розетками для підключення зовнішніх пристроїв. Жовті - для трансформаторного харчування напругою 110 вольт, наприклад на будівельних майданчиках Великобританії до такого рішення вдаються, щоб убезпечити робітників від ураження електричним струмом, при використанні електроінструментів на будівельному майданчику під відкритим небом.

Зазвичай великі 32 амперні з'єднувачі синього кольору забезпечують харчуванням споруди, типу побутівок, а мобільні вагончики живлять малі 16 амперні сині розетки. Червоні трифазні розетки живлять портативний трифазне обладнання.

За стандартом IEC 60309 розетки і вилки різної напруги мають різний колір, і частіше за все можна зустріти:

Жовті - на напругу 125 вольт;

Сині - на напругу 250 вольт;

Червоні - на напругу 400 вольт;

Чорні - на напругу 500 вольт, їх можна зустріти на судах.

Відповідно до стандарту IEC 60309-2, з'єднувачі випускаються в декількох варіантах, розроблених так, щоб вилка одного конкретного типу могла б бути підключена тільки до конкретно визначеного типу гнізда. Діаметр кільцевого корпусу відрізняється для струмів 16, 32, 63 і 125 ампер. Комбінації частоти і напруги відрізняються по розташуванню заземлення, що виділяється шпоночной канавкою.

Перший висновок може розташовуватися в одній з 12 позицій, розташованих під 30 ° на окружності, по якій і встановлено штирі. Позиція визначається по розетці, наприклад шпонкові паз розташований на 6 годин, тобто рівно знизу, і збігається із шпоночною виїмкою на вилці. Перший штифт має більший діаметр, ніж всі інші, щоб в будь-якому випадку виключити неправильний тип штепсельних з'єднань вилки з розеткою.

Опціонально роз'єми на струми 63 і 125 ампер можуть бути оснащені пілотним контактом діаметром 6 міліметрів, який включається після того, як інші контакти вилки встромлені, а при відключенні саме він розмикається першим. Це потрібно для того, щоб при від'єднанні вилки, в разі, якщо виникне іскріння, ні вилка, ні розетка, не були б пошкоджені, а людина не була б травмований.

Пілотний контакт розташовується в центрі контактного кола 4 або 5 - контактного роз'єму. Якщо ж роз'єм трьохконтактний, то пілотний штир розташовується на контактної окружності рівно навпаки заземлюючого контакту, в той час, як інші штирі встановлені під кутом 105 ° по обидва боки від нього.

Найбільш поширеними типами роз'ємів є:

жовтий (110/120 вольт) 2 фази + земля;

синій (230/240 вольт) 2 фази + земля;

жовтий (110/120 вольт) 3 фази + земля;

синій (230/240 вольт) 3 фази + земля;

червоний (400 вольт) 3 фази + нейтраль + земля.

Червоний, три фази + нейтраль + земля

Це з'єднання дозволяє здійснити підключення до трифазної мережі на 400 вольт, при номінальних токах в 16, 32, 63, 125 або навіть 200 ампер. Вони широко застосовуються на будівельних майданчиках центральної Європи, де використовується трифазне обладнання і одна фаза на 230 вольт для інших пристроїв.

Так звані силові разветвители дозволяють отримати від такого роз'єму три групи по одній фазі для індивідуального підключення з метою балансування навантажень по фазах, що вельми важливо для генераторів. Такі зміни часто застосовують на виставках, фестивалях, великих заходах.

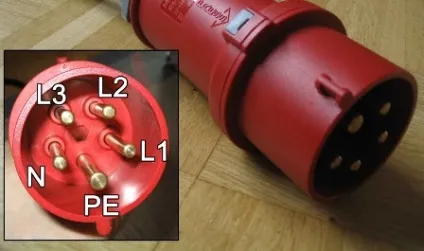

П'ять штирів розташовані по колу, і заземлюючий штир товщі і довше мережевих. При погляді на розетку, послідовність фаз за годинниковою стрілкою L1, L2, L3. Оскільки деякі провідники можуть бути призначені для реверсування двигунів, штирі деяких вилок, що застосовуються на будівельних майданчиках і на промислових підприємствах, можуть мінятися місцями, щоб змінювати послідовність фаз.

Трифазні електродвигуни, які не потребують нейтрали, використовують четирехштиревие роз'єми, в яких є лише три фази і земля, а нейтрали немає.

Синій, одна фаза + нейтраль + земля

Однофазное з'єднання. Зокрема, найменше, на 16 ампер, особливо поширене в сфері будинків на колесах, а також в парках і на причалах в Європі. Розетки для вагончиків там майже повністю замінені на такі, витіснивши інші стандарти вилок і розеток на 230 вольт. Це пов'язано з безпекою підключень в силу високого ступеня захисту оболонки такого з'єднання. У невеликих тимчасових будівлях і спорудах, зокрема з електричним опаленням, застосовуються з'єднання на 32 ампера.

Чи не для всіх однофазних електричних установок критично розташування фази і нейтралі, і зустрічаються досить часто розетки, встановлені навпаки. Якщо для пристрою критично дотримання розташування фази і нейтралі, то слід застосовувати пристрої, оснащені УЗО.

При монтажі таких розеток роз'ємом вниз, використання їх під відкритим небом виявляється дуже зручним для будь-яких погодних умов. З цієї причини даний роз'єм став вже стандартним для освітлювального обладнання (до 16А) в британській кіноіндустрії і на телебаченні. Часто ці розетки служать як висновки трьох окремих фаз більш потужного трифазного джерела.

Синій, три фази + нейтраль + земля

Ці вилки і розетки служать в системах харчування на 110 і 240 вольт. Популярні вони для підключення зовнішнього освітлення, в аудіо промисловості в якості заміни роз'ємів NEMA. Часто три дроти використовують для роздільної подачі живлення або об'єднують їх.

Коли потрібно вибрати 110-120 вольт або 220-240 вольт між фазою і нейтраллю, або між фазою і фазою, такі роз'єми також виявляються корисними. Якщо не потрібні три фази і не потрібно вибір режимів, тобто жовто-помаранчеві роз'єми для подачі до навантаження однофазного харчування 110-120 або 220-240 вольт.
