Прокладка каналізаційних труб в приватному будинку 5 важливих нюансів

Принципова схема монтажу каналізації з септиком

Можливо, хтось уже стикався, а кому-то лише належить прокладка каналізаційних труб в приватному будинку. У будь-якому випадку, ви можете ознайомитися з п'ятьма дуже важливими умовами для якісної і тривалої експлуатації, які часом випускаються з уваги.

Невиконання цих вимог цілком можна назвати помилками, але деякі з них можна змінити на діючому трубопроводі. Про це розповім, так що влаштовуйтеся зручніше, почнемо.

Умови та монтаж каналізації

5 вимог, про які іноді забувають

Для прокладки стічного трубопроводу слід витримувати певні відстані до інших об'єктів і споруд

Пропоную спочатку ознайомитися з важливими умовами прокладки трубопроводів, щоб, розглядаючи монтаж, вони малися на увазі у нас «за замовчуванням»:

1. Як вказує інструкція з СНиП 2.04.03-85 та СНиП 2.04.01-85, кожен каналізаційний трубопровід, якщо там немає примусового стоку, повинен монтуватися під ухилом. Даний кут регулюється тими ж правилами, в залежності від діаметру труби, але не місця її прокладки.
2. Будь-яка каналізація може час від часу засмічуватись, але на довгих ділянках такий засмічення може виявитися недоступним для прочищення. Тому з метою профілактичного обслуговування комунікацій на певній відстані врізають ревізії (для приміщень) або обладнують ревізійні колодязі (для вулиці).
3. При монтажі каналізаційних трубопроводів, септиків і накопичувачів слід витримувати певні відстані до інших об'єктів і споруд. Цей захід обережності зводить до мінімуму шкоду, яка може бути завдано витоком або проривом.
4. Для запобігання заморозки труб їх прокладають нижче рівня замерзання грунту, або на рівні нульової точки. Єдиної системи даних параметрів не існує навіть по регіонах, так як тут вирішальне значення має прив'язка до місцевості і типу грунту.
5. У домашніх умовах найчастіше нехтують пісочної подушкою, але це можна розцінювати навіть не як недбалість, а як серйозну помилку. Пісок захищає трубопровід від гострих каменів і фрагментів металу, не приводить до зміщення при осіданні ґрунту і частково є утеплювачем.

Монтаж трубопроводу на вулиці

Місто і прилеглі до нього райони

Таблиця промерзання грунту до 0⁰C вУкаіни

Тепер давайте розберемося, як прокладати каналізаційні труби в приватному будинку, і я раджу починати з зовнішньої прокладки трубопроводу (від будинку до кінцевої точки).

Вся справа в тому, що вам пізніше буде простіше орієнтуватися на глибину виходу через фундамент, тобто потрібно буде розрахувати внутрішню розводку так, щоб вийти до точки певної глибини. Такі пріоритети я розставляю в зв'язку з тим, що в приміщенні заглибленість комунікацій не має значення.

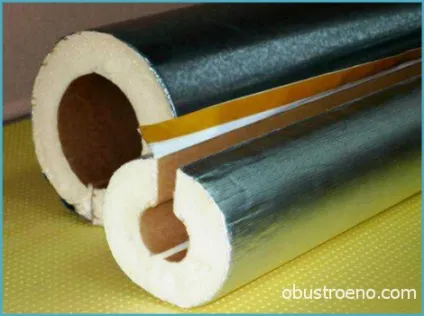

Фольгірованние шкаралупи різного діаметру з мінеральної вати

Як ви бачите з таблиці, середня глибина промерзання грунту в тому чи іншому регіоні може виявитися досить великий і вам буде складно облаштувати трубопровід на такому рівні. Тому щоб уникнути заморозки можна вдатися до утеплення, скориставшись пінопластом, пінополістиролом або мінеральною ватою.

До того ж існують вже готові шкаралупи під певний діаметр труби. Однак ціна шкаралупи з полістиролу або мінеральної вати досить висока, тим більше, якщо там є фольгированное покриття, тому я рекомендував би укутати комунікації вручну.

Якщо ви не знаєте, яка у вашій місцевості глибина промерзання грунту, то можна піти шляхом вже набутого досвіду, тобто дізнатися про глибину прокладки труб у найближчих сусідів.
У таких випадках хорошим показником є ​​монтаж водопроводу і якщо він не замерзає, значить, по таким же технічним умовам можна облаштовувати і каналізацію.

Для утеплення труб вручну вам найкраще використовувати базальтову вату (товщину регулюйте самостійно - це залежить від місцевої потреби). Не слід використовувати для цієї мети шлаковату - вона містить шматочки залізної руди, яка іржавіє.

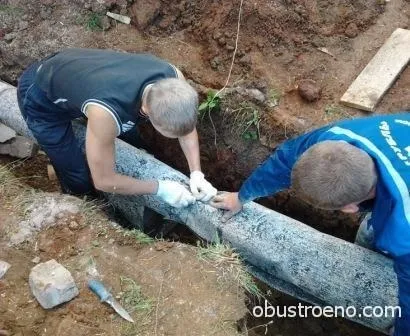

Від цього вата дає просідання, що призводить до збільшення теплопровідності. Вату найкраще фіксувати капроновими нитками, а потім обмотувати руберойдом, як на верхньому фото, або щільним поліетиленом, закріплюючи його дротом або тими ж нитками. Але все таки найкраще в цьому питанні проявив себе скотч.

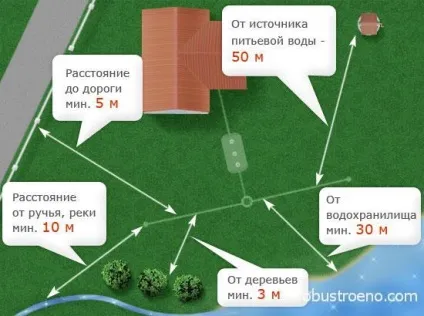

Таблиця необхідних відстаней між різними об'єктами і каналізацією

Визначтеся з трасою, по якій ви будете прокладати дану комунікацію - враховуйте також і можливість облаштування ревізійних колодязів, якщо такі будуть необхідні. До речі, у вас можуть виникнути проблеми з сусідами, яким не сподобається розташування вашого септика або вигрібної ями.

А ось тут є вихід - ви можете до початку здійснення робіт викликати представників БТІ, які оформлять відповідний дозвіл. Наявність такого документа позбавить вас від необхідності пояснюватися з «доброзичливими» сусідами.

Ухил (мм / м погонний)

Таблиця оптимального і мінімального ухилу для труб каналізації

Тепер ви можете вирити траншею з зразковим дотриманням ухилу, в залежності від діаметру трубопроводу, який будете прокладати - скористайтеся для цього таблицею вгорі. Найчастіше для приватного сектора, якщо там немає централізованої каналізації, використовується діаметр 100 мм - цього цілком достатньо.

Але в деяких випадках, коли об'єднуються кілька дворів для відводу стоків в один септик або вигрібну яму, перетин труб може збільшуватися, але більш ніж 200 мм ви використовувати не будете.

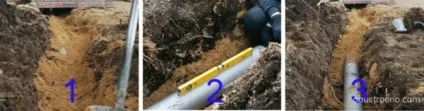

Монтаж каналізації: 1 - насипаємо подушку; 2 - прокладаємо трубу; 3 - засипаємо її піском

На дно траншеї засинаєте пісочну подушку товщиною не менше 20-30 мм і з її допомогою вже нівелюєте потрібний вам уклін. Остаточний кут виставляється вже при складанні та прокладання самого трубопроводу - ви просто підсипати або прибираєте пісок в потрібних місцях. Після укладання вам потрібно засипати труби піском, утрамбувати його, і тільки після цього сипати вийнятий раніше грунт (про це я вже згадував вище).

Так як технологія прокладки каналізаційних труб в землі вимагає нерухомості грунту, то для цієї мети і потрібен утрамбований пісок.
Однак затрамбувати хитку масу досить складно, і я для цієї мети просто рясно поливаю його водою - усадка відбувається протягом півгодини, після чого можна закидати траншею грунтом.

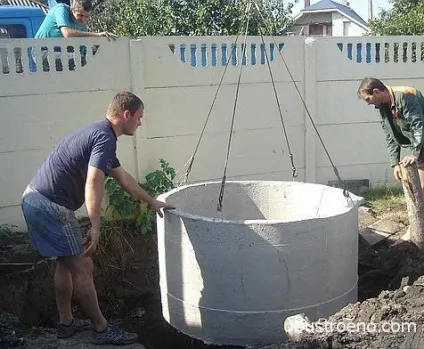

Монтаж накопичувальної ємності з бетону

При відсутності централізованої каналізації вам потрібно буде встановити будь-яку ємність накопичувального або проточного типу, тобто вигрібну яму або септик. Для цього використовуються бетонні, металеві та пластикові резервуари, хоча, у випадку з вигрібною ямою окремої ємності може не бути взагалі, хоча це і не дуже гігієнічно.

Але розповідати про монтаж таких очисних або накопичувальних споруд я зараз не буду, так як це вже тема для окремої статті.

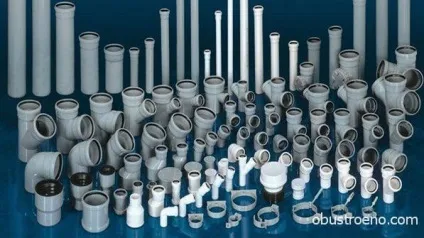

Труби, стикувальні фітинги та кронштейни

При прокладанні підземних каналізаційних комунікацій уникайте використання відводів під прямим кутом - при такій конфігурації траси різко зростає можливість засмічення.
Якщо все-таки без цього не обійтися, то ви можете комбінувати поворот, використовуючи два фітинга по 45⁰.

Монтаж в будинку

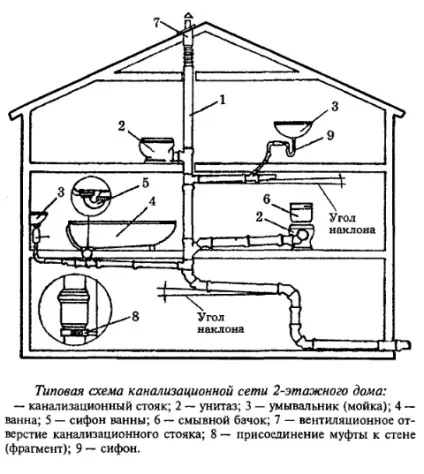

Схема для двох поверхів з підвалом

Розводка каналізаційних труб в приміщенні безпосередньо залежить від розташування сантехнічних вузлів в будинку. Наприклад, у вас може бути два туалети або додаткова раковина (мийка) на другому поверсі, тоді не обійтися без стояка. Проте, обов'язково дотримуватися ухил, який ви бачили в таблиці вгорі.

Там немає труби діаметром 32 мм, але вони застосовуються для пральної або посудомийної машини, де стік примусовий, так що там навіть можливий контр-уклону (якщо того вимагають технічні умови).

Хрестовини 100 × 50 мм різної конфігурації

У будь-якому випадку крайньою точкою є унітаз, так як його підключають в розтруб фанів трійника або відведення сотої труби, що йде назовні (до стояка або лежаку). Все решта приладів потребують трубі діаметром 50 мм, яка підключаються до фанів фітинги 100 × 50 мм.

Це може бути трійник або хрестовина з різними кутами і діаметром відводів. Подібні фітинги існують для розв'язок будь-якої складності - це різні муфти, кути, трійники і хрестовини або одного, або різного діаметру.

Гумова редукція 50 × 32 мм

Але пластикових редукцій з відведенням на 32 мм не існує, тому, для стикування 50-ий і 32-ий труби використовують гумову редукцію - вона досить надійна для трубопроводів низького та середнього тиску. Такі ж редукції (50 × 40 мм і 50 × 25 мм) застосовуються для підключення сифонів мийки, раковини, ванни і душу.

Ущільнювальні гумові двухлепестковие кільця для розтруба

У кожному розтрубі, будь то труба, відвід або редукція, в обов'язковому порядку повинно бути ущільнювальне гумове двухлепесткових кільце, яке забезпечує герметичність з'єднання. Такі ущільнювачі не потрібно купувати окремо - вони продаються в комплекті з устаткуванням.

Якщо ви придбали труби і фітинги від різних виробників (хоча це навіть не обов'язково), то у вас виникнуть труднощі при стикуванні.
Кільце ущільнювача буде створювати перешкоду, а при більш сильному натисканні, воно може закушувати.
Я вирішую цю проблему за допомогою мастила з'єднання рідким засобом для миття посуду.

висновок

У технічному відношенні прокладка каналізаційних труб своїми руками, навіть якщо дотримуватися всіх рекомендацій, про які я говорив вище, досить-таки нескладна.
