Прокладка кабелю в землі

Охоронна зона кабельних ліній

Ділянка землі уздовж підземних кабельних ліній, обмежений вертикальними площинами, віддаленими по обидві сторони лінії від крайніх кабелів на відстані 1 м для кабельних ліній і 2 м для кабельних ліній зв'язку, а для кабельних ліній напругою до 1000 В, що проходять в містах під тротуарами, на відстані 0,6 і 1,0 м відповідно в бік проїжджої частини вулиці і протилежну сторону.

Нагляд за кабельними лініями і організація їх охорони

До заходів з нагляду за технічним станом кабелю і кабельних трас відносяться планові огляди, позачергові огляди (після відключення ліній релейного захисту, в період паводків та злив, під час масових посадок зелених насаджень в зоні кабельних ліній і ін.), Нагляд за розкопками на кабельних трасах і поблизу них, проведення роз'яснювальної роботи серед населення.
Планові огляди. Планові огляди проводять не рідше одного разу в терміни, зазначені в табл. 14.2 і стежать за наступним:

* Щоб на трасі і поблизу неї не проводилися земляні роботи, які не складировались будь-які матеріали, не було завалів сміття і провалів грунту;
* Були відсутні сторонні предмети, захаращують кабельні приміщення;
* Кабелі були захищені від механічних пошкоджень, особливо в місцях їх виходу з землі на стіни будівель, опори ліній електропередачі і інші споруди;
* В місцях, де кабелі прокладені відкрито, броня і оболонки перебували в задовільному стані (не було іржі, пошкоджень і т.д.);
* Кінцеві муфти, закладення і контактні з'єднання не мали слідів розрядів і перекриттів, патьоків кабельної маси через місця ущільнень, тріщин, сколів у порцелянових кришок;
* Тиск в маслонаповнених кабелях (за показаннями манометрів), уставки сигнальних стрілок на електромагнітних манометрах і рівень масла в маслопідживлюючих баках відповідали заданим технічним нормам;
* Пристрої, що захищають кабелі від грунтової корозії і дії блукаючих струмів (катодні станції, дренажні установки, протектори), знаходилися в дії і в справному стані;
* В тунелях і колекторах, де проходять окремі ділянки кабельної траси, були справні люки, двері, замки, освітлення і вентиляція;
* В належному стані перебували кабельні конструкції (полки, лотки, кронштейни), зовнішні покриття кабелів, маркувальні бирки кабелів;
* Всі засоби пожежної безпеки перебували на своїх місцях і були в справному стані (протипожежні перегородки, ущільнення в місцях проходу через них кабелів, азбоцементні плити, що відокремлюють силові кабелі від контрольних), а устаткування пожежегасіння (станції та пульти сигналізації, сповіщувачі, насосні пожежогасіння, їх трубопроводи і арматура) були готові до дії.

На вертикальних ділянках кабелю необхідно перевіряти показання термосопротивлений для виявлення можливого перегріву кабелю. Перше термоопір встановлюють у горловини кінцевий муфти, а решта - через кожні 250 ... 500 мм.

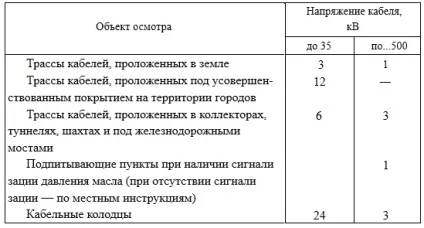

Таблиця 2. Терміни огляду кабельних ліній, міс

Примітки:
1. Огляд кабельних муфт напругою нижче 1000 В повинен здійснюватися при огляді основного обладнання.
2. Огляд підводних кабелів повинен проводитися в терміни, встановлені головним інженером шахти енергооб'єкта.
3. Періодично повинні проводитися вибіркові контрольні огляди кабельних ліній інженерно-технічним персоналом.
4. У період паводків і після злив, а також при відключенні кабельної лінії релейним захистом виробляються позачергові огляди.

Нагляд за роботами на кабельних трасах

Всі роботи на трасах кабельних ліній виконують після попереднього узгодження з організацією, що експлуатує кабельні мережі, і отримання від неї дозволу на виконання робіт.
Місця проведення робіт за ступенем можливого пошкодження кабелів ділять на дві зони: 1-я зона - робота на трасах ліній на відстані до 1 м від крайнього кабелю; 2-я зона - робота на відстані від крайнього кабелю, що перевищує 1 м. При роботах в 1-й зоні представник експлуатаційної організації невідлучно веде нагляд за роботами протягом всього часу їх виробництва, а при роботі в 2-й зоні - періодично відвідує місця робіт.
При роботах, що проводяться на трасах, організація, що експлуатує кабельну мережу, повинна:

* Врахувати всі проекти земляних робіт і зареєструвати їх;
* Ознайомитися з проектами виконання земляних робіт та впевнитися, що передбачені заходи щодо збереження кабельних ліній і споруд;
* Забезпечити нагляд за збереженням кабелю під час виконання земляних робіт;
* Вказати точне місце знаходження кабелю;
* Бути присутнім при шурфування кабелів і їх розкриття;
* Стежити, щоб відкриті кабелі і муфти були захищені коробами і на них були укріплені попереджувальні плакати;
* Видавати письмові дозволи з зазначенням меж виконання робіт і ознайомити персонал організації, що виробляє роботи на трасі, з вимогами безпеки при роботах на кабельних трасах;
* Стежити, щоб не розширювалася зона розкопок без додаткового дозволу;
* При порушенні правил проведення робіт домагатися їх припинення;
* У всіх випадках пошкодження кабельних ліній складати акт про порушення виконавцем робіт вимог Правил охорони електричних мереж;
* Після закінчення земляних робіт на трасі знімати захисні короби з кабелів, оглядати всі кабелі і бути присутнім при їх засипці грунтом і захисту від механічних пошкоджень;
* Проводити запис в паспорті кабельної лінії про проведені земляних роботах на трасі.
