З розвитком сучасної цифрової техніки, знадобилося зберігати програму, яка управляє роботою будь-якого електронного пристрою, в спеціальній мікросхемі пам'яті. Така мікросхема має назву Flash пам'яті, прошивається вона по SPI інтерфейсу, або ще її називають мікросхемою 25 серії. Існують, звичайно ж, і інші серії пам'яті, але їх ми розглядати зараз не будемо. Також у електронного пристрою, буває необхідно зберігати його налаштування, часто для цих цілей застосовується незалежна пам'ять, або інакше кажучи, EEPROM пам'ять, вона ж 24 серія.

Нам буде потрібно витягти мікросхему пам'яті з Dip панельки, якщо вона туди встановлена, в такому випадку ремонт займе всього 15 хвилин. У разі якщо мікросхема в корпусі Dip запаяна на платі потрібно її попередньо випаять, для того щоб прошити. Щоб в майбутньому не мати проблем з перепрошивкой даної мікросхеми, можна відразу запаяти Dip панельку в плату, а саму мікросхему після перепрошивання встановити вже в неї.

Якщо ж мікросхема в корпусі Soic або Sop в такому випадку складніше, для демонтажу потрібно паяльний фен, і спеціальний адаптер Soic - Dip. Вони існують двох розмірів на 150 мил і 200 мил.

В такому випадку ми просто беремо Випаяв мікросхему, натискаємо зверху на адаптер і встановлюємо її туди. Ніжки адаптера ми просто вставляємо в ZIF панельку. Як бути якщо немає паяльного фена, а мікросхема в корпусі Soic # 92; Sop 8?

На цей випадок підприємливі китайці випустили спеціальний перехідник з кліпсою. Якщо ж взагалі немає коштів на покупку таких адаптерів, хоча ціна на них досить низька, близько 80 рублів за адаптер, і 235 за кліпсу, то можна скористатися хустки з посадочними місцями під ніжки даної мікросхеми, що йде зазвичай в комплекті з програматором, і звичайної білизняний прищіпкою, для фіксації мікросхеми.

Але зрозуміло всім зрозуміло, що це вимушений варіант, так як ніжки мікросхеми можуть випадково зміститися, під час прошивання.

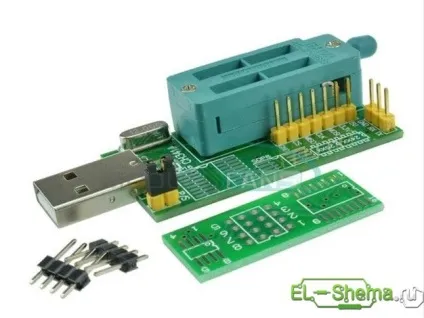

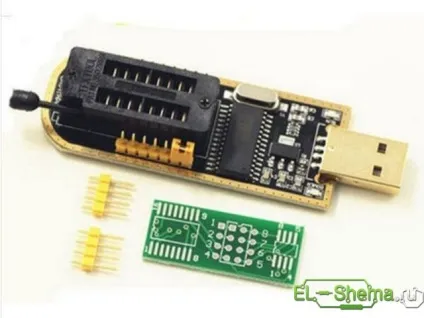

Як же виглядає сам програматор? Найбільш поширені дві версії даного програматора, в статті представлені фото обох версій. Програматор в обох версіях має перемичку, для вибору роботи в режимах програмування Flash # 92; EEPROM і режиму UART. На моїй версії програматора додатково окремо виведені Піни, для прошивання в режимах SPI і UART.

Якщо буде потрібно прошити EEPROM можна вставити джампери або просто проводки в ZIF панельку, для EEPROM пам'яті, контакти на гребінку не виведено. Причому в моїй версії програматора потрібно вставляти мікросхему не так, як зазначено в на малюнку в оболонці для прошивання, а навпаки, так, як намальовано на платі програматора. Також є Піни для зняття харчування 3.3 вольта і 5 вольт. На платі розпаяний стабілізатор живлення, які і перетворює одержувані від USB порту 5 вольт, в необхідні для харчування деяких мікросхем 3.3 вольта.

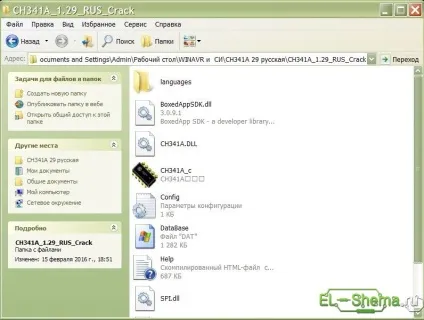

Також замовив на Алі експрес, для зручного підключення USB подовжувач. В архіві в кінці статті можна скачати програму оболонку і драйвера для двох режимів роботи мають назву СН341PAR і СН341SER, службовці відповідно для режимів прошивання Flash і EEPROM пам'яті і режиму UART. На оболонці слід зупинитися докладніше.

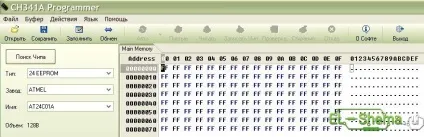

Тут ми бачимо стали стандартними для подібних програм оболонок іконки, "Завантажити в буфер", "Зберегти", "Записати чіп", "Вважати", і "Верифікація". Проблем з цим, думаю, не виникне навіть у початківців, все переведено на українську мову. Плюс в програмі додана додаткова іконка, яку не зустрічав у інших программаторов: "Порожні".

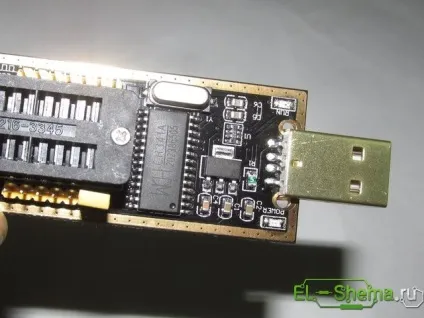

Натиснувши її після стирання прошивки, ми переконуємося в тому, що пам'ять очищена, і готова до запису нової прошивки. При підключенні програматора, загоряється світлодіод індикація підключення до комп'ютера. Якість пайки в принципі терпиме, з недоліків можу згадати НЕ пропаяні зовсім і навіть не загнуті ніжки кріплення USB роз'єму.

Їх просто тимчасово загнув Гострогубці, поки тримається нормально, в майбутньому пропаяв. Ну і як завжди буває при замовленні дешевої електроніки на Алі-експрес, на платі залишилися сліди флюсу, що також легко видаляється за допомогою 646 розчинника, якщо немає в наявності спеціальної рідини для змити флюсу.

При своїй низькій вартості даний програматор цілком може бути рекомендований до покупки. Наостанок хочу побажати всім, щоб прошивки ваших пристроїв, злітали якомога рідше, і потреба в даному программаторе, не ставала частою. Всім удачі! Спеціально для Ел-Схема - AKV.
