Програма для проектування електропроводки в будинку

Існує достатня кількість програм, призначених для проектування проводки. Варто розглянути роботу з подібними інструментами докладніше. Одним з таких інструментів, є програма Електрик.

Її можливості досить широкі, що ж стосується застосування щодо розглянутого питання, то з її допомогою можна:

1. Розрахувати електропостачання.
2. Обчислити втрати напруги.
3. Визначити необхідну довжину кабелю і його перетин.
4. Підібрати необхідний матеріал.
5. Визначити необхідну кількість освітлювальних приладів і їх розстановку, а також план розрахунку по потужності (використовується для рівномірного освітлення)

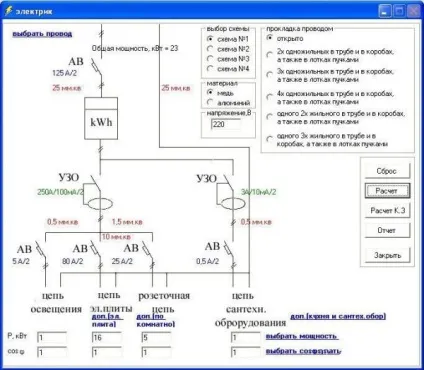

Як виглядає вікно програми можна побачити на малюнку 1.

Розраховуючи електропроводку, слід враховувати кількість необхідного обладнання, його номенклатуру, вид, потужність, а також специфікацію. У загальних рисах план роботи виглядає так:

1. Визначення споживачів електрики, їх вид і потужність.
2. Розрахунок метражу і перетину дроту.
3. Створюється (малюється) схема підключення.
4. Прокладання проводки за наявною схемою.

Як приклад буде розглядатися виконання робіт в програмі Електрик, згідно з планом.

«Електрик» і створення електричної схеми

Всі роботи, пов'язані з проектуванням проводки в квартирі починаються зі створення спеціальної схеми.

Схема повинна містити в собі безліч параметрів, наприклад:

1. Площа квартири, будинку або ділянки. Від цього залежить, скільки матеріалу буде потрібно, а також розташування споживаючих приладів і розеток, їх кількість, так як за правилами на кожні 6 квадратних метрів повинна встановлюватися одна розетка (при цьому в кухні їх повинне бути не менше трьох, а у ванній не більше однієї , але в спеціальному бризок виконанні).
2. Кількість споживаної енергії (від цього залежить вибір перерізу проводу).
3. Схема підключення повинна бути безпечною.

Приблизна схема електропроводки в квартирі зображена на малюнку 2.

За допомогою даної програми малювання електричних схем і продумування плану роботи можна робити самостійно.

Для цього потрібно задати програмі вихідні значення, і вона виведе результат на екран у вигляді схематично намальованого зображення ділянки. «Електрик» малює схему за допомогою спеціальних значків, що відображають елементи ланцюга. Приклад такої схеми, намальованої «Електрик» зображений на малюнку 3.

Розрахунок метражу проводки за допомогою програми

Коли проводку прокладають в промислових масштабах, зазвичай використовують котушки з дротом. Власникам же квартир важливо чітко розрахувати необхідну кількість кабелю з тим, щоб не переплачувати за зайві метри. При цьому варто пам'ятати, що не можна купувати провід «в обріз», повинен бути певний запас. Так, на вимикач або розетку запас повинен складати 20 - 30 см, а на точкові світильники може досягати півметра. Звичайно, можна зробити розрахунок і вручну, але спеціалізована програма зробить це якісніше і швидше.

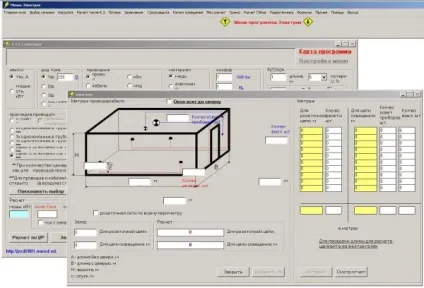

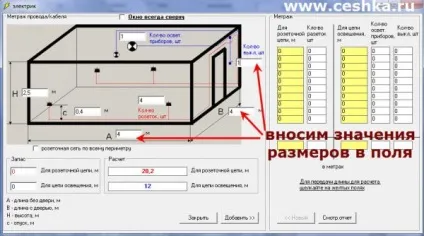

Щоб дізнатися, скільки метрів дроту знадобиться, слід в нижній частині вікна «Електрика» вибрати вкладку «метраж». Відкриється схематичне тривимірне зображення приміщення з порожніми квадратами, в які слід ввести значення довжини, ширини і висоти приміщення, кількість розеток і їх розташування по висоті щодо статі, а також точок підключення світильників. Після цього натиснути «розрахувати» і «Електрик» відразу видасть результат. Для вірності можна додати пару метрів «про запас».

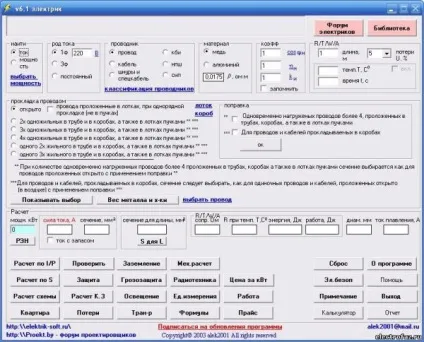

Даний процес добре зображений, на рис. 4.

Перетин дроту і його розрахунок

Роботу по монтажу проводки в квартирі починають після того, як зроблено розрахунок перетину проводів, який залежить від прогнозованої потужності. Одним із стандартних способів розрахунку перетину кабелю, є розрахунок, заснований на щільності струму. Для цього достатньо знати його значення в мідному провіднику дорівнює 6 - 10 А / мм2. Тобто провід з перетином 1 мм2, здатний витримати навантаження рівну 10А (2 мм 2 -відповідно 20А). З огляду на, що в квартирі напруга становить 220В, струм, рівний 20А, здатний забезпечити функціонування споживача в 4,5 кВт. При цьому кабель навіть не буде грітися.

Сюди ж вписується правило, при якому мідний дріт перетином 1 - 1,5 мм 2, застосовують для освітлення, а для розеток 1,5 - 2,5 мм 2. Це пояснюється тим, що в квартирі не застосовують освітлювальні прилади з потужністю понад 3,3 кВт, що відповідає силі струму 15А, а застосовувані споживачі електрики по потужності менше 5,5 кВт, іншими словами, створюється подвійний запас.

Варто пам'ятати, що невірний розрахунок перетину може привести до перегріву проводки і виникнення пожежі!

Щоб розрахувати перетин ввідного кабелю стандартний метод не підійде.

Для розрахунку перетину живильний кабель необхідно враховувати:

1. Тип і характеристики обладнання, якому буде підводитися кабель.
2. Яким способом він буде прокладений (відкритим або закритим).
3. Довжину лінії.
4. Тип ізоляції.
5. Кількість жил.

Щоб скоротити час і не проводити розрахунки вручну можна скористатися програмою Електрик.

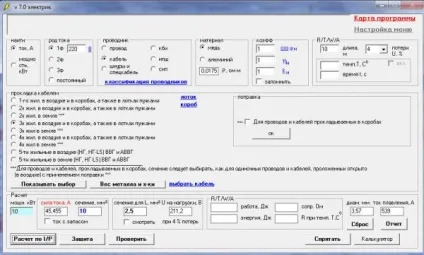

Для розрахунку перетину в робочому вікні слід вибрати помітити «галочками» рід струму (220В), в графі позначається «кабель», в прокладанні кабелем вибирається «3-х жильний в повітрі і в коробах», також зазначається «лоток, короб», в графі матеріал позначається «мідь». Це наочно можна побачити на зображенні 5.

Після цього в графі коеф. вибирають коефіцієнт корисної дії, а також коефіцієнт використання. Ставлять значення довжини (в прикладі 8 метрів), і розрахунок потужності (в даному прикладі значення потужності 11,2 кВт).

Помітивши вказане, і поставивши значення у відповідні місця, слід натиснути «Розрахунок по I / P» і програма обчислить шукані значення перетинів.

Аналогічним чином створюється розрахунок для кількості світильників.

Як видно з представлених прикладів, програми, призначені для проектування електропроводки, значно полегшують і прискорюють всі, пов'язані з цим розрахунки. Все зводиться до підставці значень в потрібні графи, а далі програма все розрахує сама. У тому числі і намалює схему підключення.
