Крок 1. Складання переліку всього обладнання, що знаходиться в приміщенні лабораторії, і підлягає підключенню до вентиляційної системи.

Крок 2. Визначення витрат повітря через кожну точку.

Крок 3. Розбиття системи на кілька «рукавів» (в разі необхідності).

Крок 4. Проектування повітропроводів, прив'язаних до обладнання.

Крок 5. Розрахунок втрат тиску вентиляційної системи, побудову графіків залежності втрат тиску від витрати повітря.

Крок 6. Оцінка необхідності регулювання потоків повітря, вибір системи управління шиберами.

Крок 7. Вибір вентилятора, системи управління.

Крок 8. Складання замовлення.

Складання переліку обладнання, що підлягає до підключення до вентиляційної системи

• • - Шафа витяжна шириною 1500 мм,
  • - Шафа витяжна з нагрівальної платформою шириною 1500 мм,
  • - Шафа для нагрівальних печей,
  • - Шафа для зберігання реактивів - 2 шт.

Визначення витрат повітря через кожну точку

Обсяг повітря, що видаляється через витяжну шафу, визначається в залежності від швидкості руху повітря в робочому отворі шафи згідно з нормативними документами, що діють у відповідній галузі або міжнародним стандартам. Так, СН 495-77 «Інструкція з проектування будівель науково-дослідних установ» регламентує наступні швидкості руху повітря в отворі шафи:

Гранично допустима концентрація шкідливих речовин в робочій зоні, мг / м з

Швидкість руху повітря в розрахунковому прорізі шафи, м / сек

При роботах, пов'язаних з виділенням в повітря аерозолів і пилу речовин 1,2,3-го класу небезпеки, швидкість руху повітря в розрахунковому прорізі шафи повинна дорівнювати 1,2-1,5 м / сек. Площа розрахункового отвору приймається рівною 0,2 кв.м на 1 м довжини. Для витяжних шаф ТОВ «МЕТАЛДИЗАЙН» ширина робочого отвору дорівнює ширині шафи мінус 0,24 м.

Отже, для прикладу 1 (див.вище) приймаємо наступне:

• • - робота з речовинами, що не утворять димів і аерозолів з ГДК менше 0,1 мг / м
  • - ширина отвору шафи витяжної 1500 дорівнює 1,5 - 0,24 = 1,26 м
  • - ширина отвору шафи витяжної з нагрівальної платформою 1500 дорівнює 1,5 - 0,24 = 1,26 м

Згідно вищенаведеним таблиць для роботи з такими речовинами приймаємо швидкість повітря в отворі витяжних шаф дорівнює 1,0 м / сек.

Таким чином, витрата повітря через шафи витяжні шириною 1500 мм складе:

1,26 х 0,2 х 1,0 х 3600 = 907 куб.м / год

Витрата повітря через шафа для зберігання реактивів приймаємо рівним 150 куб.м / год

Витрата повітря через шафа для нагрівальних печей приймаємо 300 куб.м / год

схема вентиляції

Розрахунок вентиляції починається зі складання ескізу системи із зазначенням місць розташування витяжних шаф і шаф для зберігання, вентилятора, а також довжин ділянок повітропроводів між ними.

1,2 - Шафа для зберігання реактивів

3 - Шафа витяжна з металевою робочою камерою 1500 мм,

4 - Шафа витяжна з нагрівальної платформою,

Отже, витрата повітря:

на ділянці А - 150 куб.м / год, діаметр воздуховода 200 мм,
на ділянці Б - 300 куб.м / год, діаметр воздуховода 200 мм,
на ділянці С - 1200 куб.м / год, діаметр воздуховода 200 мм,
на ділянці Д - 2100 куб.м / год, діаметр воздуховода 315 мм.

Визначення втрат тиску вентиляційної системи

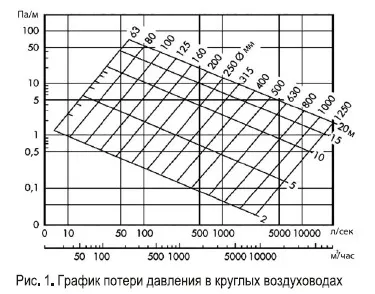

Визначимо параметри воздуховода, необхідного для переміщення 2100 мЗ / год повітря. Для цього знайдемо на нижній шкалі, дані якої виражені в мЗ / год, позначку в 2100 і подумки з'єднаємо її з точкою на прямій діаметра воздуховода 315 мм, при цьому, швидкість руху повітря в ньому буде дорівнює приблизно 6,5 м / с. Цій точці відповідає відмітка в 2 Па по осі Y, яка б показала втрату тиску в 1 м воздуховода. Таким чином, якщо довжина ділянки становитиме 5 м, то повна втрата тиску в такому воздуховоде буде дорівнює 2Па * 5 = 10 Па.

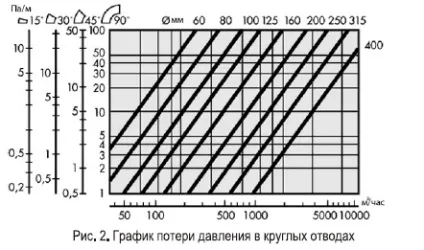

Також необхідно враховувати втрати тиску в круглих відводах, представлених на малюнку 2.

Графік дозволяє дізнатися величину втрати тиску в відвід, використовуючи величину його кута вигину, діаметра і витрати повітря. Для цього знайдемо перетин вертикальної лінії, що відповідає нашому витраті повітря (2100 куб.м / год), з похилою рисою, що характеризує діаметр 315 мм, і на вертикальної межі зліва для відводу в 900 прочитаємо величину втрати тиску. Це приблизно 8 Па.

Визначимо втрати тиску для ділянок А, В, С і D.

• • Ділянка А, скориставшись, графіком втрати тиску в круглих повітропроводах, визначимо втрату тиску в ньому, при діаметрі воздуховода 200 мм і витраті 150 мЗ / год.
    А: 150 мЗ / год, діаметр воздуховода 200 мм, швидкість 2 м / с, втрата тиску 0,4Па * 3 = 1,2 Па.
  • Ділянка В, повторимо ті ж розрахунки, не забувши що витрата повітря через цю ділянку вже становитиме 300 мЗ / год.
    В: 300 мЗ / год, діаметр воздуховода мм, швидкість 3м / с, втрата тиску 0,5Па * 3 = 1,5 Па.
  • Ділянка С, повторимо ті ж розрахунки, не забувши що витрата повітря через цю ділянку вже становитиме 1200 мЗ / год.
    З 1200 мЗ / год, діаметр воздуховода мм, швидкість 7 м / с, втрата тиску 2Па * (2 + 4) = 12 Па.
  • Ділянка D, повторимо ті ж розрахунки, не забувши що витрата повітря через цю ділянку вже буде складає 2100 мЗ / год.
    D 2100 мЗ / год, діаметр воздуховода мм, швидкість 6,5 м / с, втрата тиску 2Па * 2 = 4 Па.

Коли розрахунок останньої ділянки завершено, необхідно визначити втрати тиску в відводах і полуотводах, які мають той же діаметр, що прямі повітроводи на цих ділянках. У нашому випадку це відведення в 90 ° і діаметром 200 мм. Втрату тиску в ньому можна визначити за графіком втрати тиску в круглих відводах, яка дорівнює 8 Па. Отже, загальна втрата тиску в повітроводах становить:

1,2 + 1,5 + 12 + 4 + 8 = 26,7 Па.

Для розрахунку загальних втрат тиску проектованої вентиляційної системи необхідно до отриманих втрат тиску в повітроводах додати величини втрат тиску витяжних шаф. Залежності втрат тиску витяжних шаф ТОВ «МЕТАЛДИЗАЙН» від витрати повітря наведені в таблиці:

Швидкість повітря в отворі, м / сек

Витяжна шафа з металевою робочою камерою, Па

З таблиці випливає, що при заданій витраті повітря в 900 куб.м / год втрата тиску витяжної шафи з металевою робочою камерою дорівнює 133 Па, а стеклопластикового шафи - 226 Па. Втрата тиску в шафах для зберігання і шафах для нагрівальних печей не перевищує 50 Па. Тепер складемо всі величини втрати тиску для прямих ділянок повітропроводів, відвід, витяжних шаф і шаф для зберігання. Шукана величина:

26,7 + 133 + 226 + 50 + 50 + 50 = 535,7 Па. При цьому сумарний витрата повітря через всі точки вентиляційної системи дорівнює 2100 куб.м на годину.

- Якщо за вихлопом вентилятора є воздуховод, то необхідно також враховувати і його опір.
- Якщо мережу повітропроводів не володіє великою протяжністю, то краще використовувати повітроводи однакового діаметра.

Виходячи з розрахункових даних, для ефективної роботи запропонованої вентиляційної системи необхідний вентилятор, який створює розрідження не менше 540 Па при витраті повітря 2100 куб.м на годину. Для цієї мети підходять відцентрові вентилятори кат.№В03152 і кат.№В03155.

Для організації системи вентиляції в лабораторіях, оснащених витяжними шафами ТОВ "МЕТАЛДИЗАЙН", компанія пропонує наступні компоненти:

• • - переходи і фітинги з ПВХ
  • - шибери з рукояткою
  • - шибери з електроприводом
  • - кислотостойкие відцентрові вентилятори
  • - канальні вентилятори в пластиковому або металевому корпусі
  • - електронні однофазні регулятори швидкості обертання двигунів вентиляторів
  • - фазові регулятори (інвертори) частоти обертання асинхронних двигунів вентиляторів потужністю до 7 кВт.

Приклади обв'язки кислотостойких шаф виробництва ТОВ "МЕТАЛДИЗАЙН", організації витяжки з шаф для зберігання, приклади організації парасольок місцевої витяжки в т. Ч. І кислотостійких.

Багаторівневі розв'язки ліній витяжки

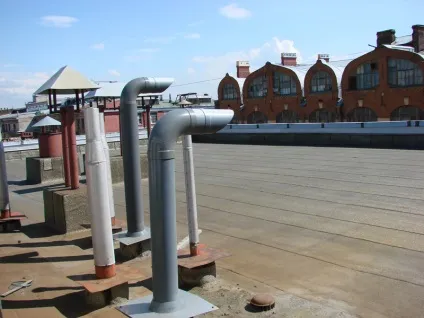

Організація висновків на дах

Організація підключення до місцевої витяжці

Обв'язка двох металевих шаф шириною 1500 мм
