Проект системи розумний будинок, проектування розумного будинку

Зараз подивимося, як зробити грамотний проект системи Розумний Дім, щоб було за всіма правилами.

Готуємо дизайн-проект

Якщо замовляти дизайн-проект в студії у професіоналів, то він майже напевно буде містити всі необхідні нам елементи. Для наочності уявімо, що дизайн-проект ми робимо самі.

Далі робимо плани демонтажу і монтажу стін. Перепланування, в загальному.

Червоним позначені ті стіни, які ми зносимо, а синім - ті, які ми зводимо.

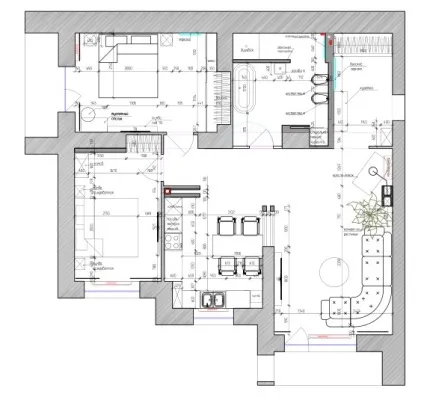

Далі - план квартири з розстановкою меблів. Це найскладніший етап, тут треба визначити, яке призначення буде у кожної зони, де що буде перебувати. Фактично, на розстановці меблів тримається весь дизайн-проект.

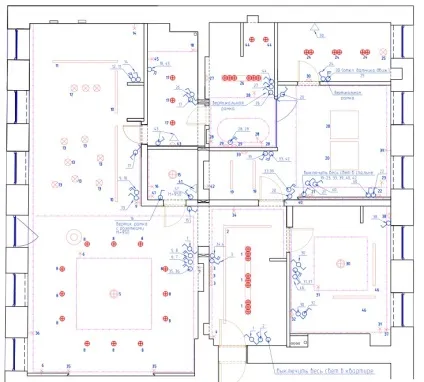

Далі робимо план світла і вимикачів

На плані позначені всі світильники і все вимикачі. Групи пронумеровані, щоб зручніше було з ними працювати. Якщо кількості елементів не перевищують 15-20, то можна використовувати абсолютну нумерацію, коли їх стає більше, то зручніше нумерувати як номер_помещенія.номер_группи, щоб зручніше було визначати, в якій кімнаті знаходиться елемент. Наприклад С5.1 - світло №1 в кімнаті №5. На кресленні вище нумерація така, що вимикач і світильник з однаковим номером відповідають один одному. Це незручно, так як з'являються вимикачі з однаковим номером. Точніше, була б у нас класична електрика, було б не важливо, тому що кабель від вимикача йде на лампочку. А в розумному будинку кабелі від вимикачів йдуть в щит, хотілося б, щоб за номером на кабелі в щиті можна було визначити точно конкретний вимикач. Тому в проектах систем Розумний Дім номера вимикачів не повторюються. А однакові номери лампочок означають, що всі лампочки підключені до одного кабелю, тобто, вмикаються і вимикаються тільки одночасно. На плані вище біля входу вимикач «вимкнути все світло в квартирі» - так він взагалі без номера виходить.

З важливих нам сторінок дизайн-проекту є також план електричних теплих підлог і розстановка радіаторів, а також план сантехніки для підрахунку датчиків протікання води.

Проект кабельних трас

Далі приступаємо, власне, до інженерного проекту. Зазвичай починаємо з силових ліній розеток і освітлення і закінчуємо слабкострумовими. Скріншоти у мене будуть з різних проектів, де найбільш наочно.

На плані ми бачимо щити електрики і автоматики. До слова про розмір щитів: це квартира 38 квадратних метрів, в техкомнате ставимо три щита:

• Електрика ABB AT62K 974x974x140 мм - це лічильник, автомати і УЗО
• Автоматика - такий же ABB AT62K 974x974x140 мм - контролер системи, модулі розширення, реле, диммери, блоки живлення LED стрічок, блоки живлення контролера, акумулятори
• Слаботочка - ІЕК ЩМП-4 800х650х250 мм

Чому стільки щитів і таких великих? Далі подивимося.

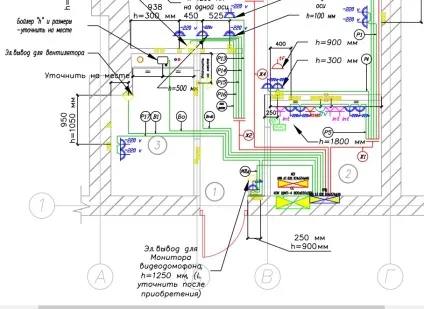

Розетки розподіляються за групами, до кожної групи йде окремий кабель. Червоною лінією позначаються джгути кабелю - щоб не малювати багато паралельних ліній, малюється один джгут. Тут в проекті вказані всі розмірні прив'язки, але частіше буває, що в інженерному проекті вони не вказуються, треба при монтажі дивитися дизайн-проект.

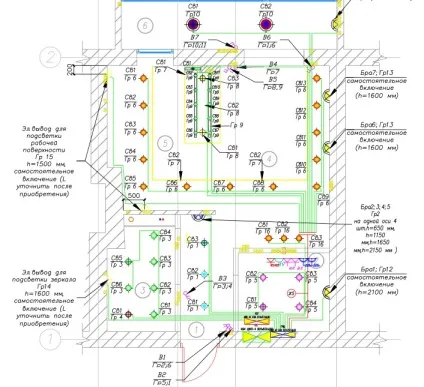

Далі робимо план розводки кабелів на освітлення:

Від щита ведемо кабелі на всі групи світла, чітко нумеруя всі кабелі.

Далі йдуть схему монтажу кабельних трас по всіх розділах проектування: вимикачі, датчики руху, датчики диму, датчики протікання води і крани перекривання стояка, динаміки аудіосистеми, інтернет-розетки, тепла підлога, радіатори.

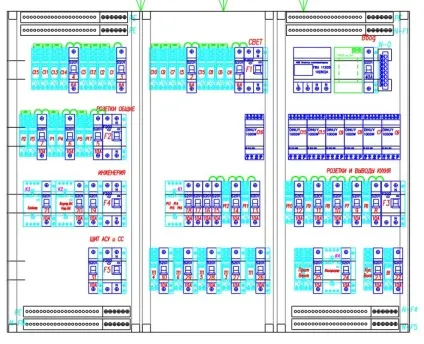

Після всього цього переходимо до щитів електрики і автоматики. Починаємо з їх розташування:

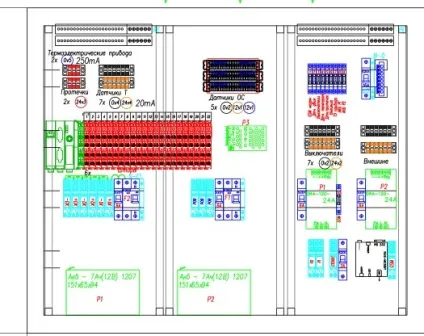

Наповнення щита автоматики:

Червона рейка - це контролер Beckhoff і модулі розширення контролера. Під ним реле. Внизу акумулятори резервного живлення. Справа клемники і блоки живлення, в правому нижньому кутку GSM модем.

Сині модулі - автомати і УЗО. Блакитні - реле. Справа посередині - диммери.

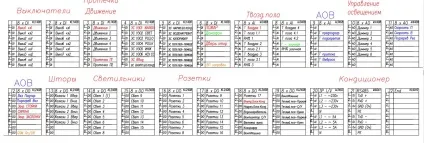

Цокольовка контролера. По ній видно, що підключається на кожен вхід / вихід елементів Beckhoff

І ще важлива схема - підключення елементів.

У проекті ще вказано багато чого: однолінійні схеми електрики і автоматики, розрахунок споживаної потужності, схема слаботочного щита, рекомендації по монтажу кабельних трас, специфікація обладнання.

Проект достатній для повного монтажу всіх кабелів, складання щитів, підключення периферії.
