Що таке проект системи опалення будинку. Який перший крок в проектуванні системи водяного опалення? Як зробити проект опалення будинку самостійно?

Чи будете ви самі проектувати систему опалення свого будинку або замовите проект фахівцям, але в будь-якому випадку буде корисно розбиратися в даному питанні.

Проект двотрубної системи отолпенія: приклад 1

Спочатку малюється план будинку:

План будинку з нанесеними на ньому зовнішніми стінами дверними і віконними прорізами, площами приміщень

Тут план узятий з програми, де вже був зображений ескіз будинку. Коротенько розберемо, які тут позначення.

Толстой сірої лінією показані зовнішні стіни. Більш тонкими позначені внутрішні стіни, перегородки. Чорними лініями показані дверні прорізи, двері. Жовтими лініями - вікна. Кожне приміщення повинно мати розміри, загальну площу - для того, щоб потім визначити теплові втрати кожної кімнати і всього будинку.

Тепер на плані будинку вказуємо, як будуть проходити трубопроводи, де стояти радіаторів і т. Д.

На наступному малюнку проект системи опалення іншого будинку, але це не важливо, тому що так само зображені зовнішні, внутрішні стіни, дверні та віконні прорізи:

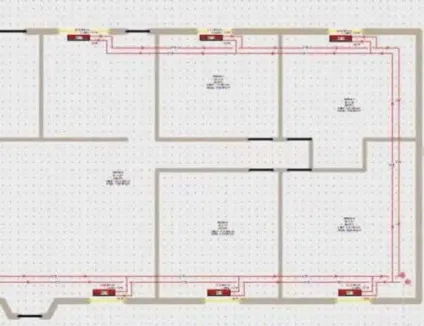

План будинку зі схемою системи опалення (двотрубна система опалення)

Разом з тим показана класична схема двотрубної системи опалення. Під вікнами розташовані радіатори.

У правому нижньому кутку видно, що система опалення розділяється на два крила:

1) одне йде (якщо дивитися на плані) від низу до верху і далі вліво, що видно по стрілках; труба підходить до кожного з трьох радіаторів і потім від них йде обратка;

2) друге крило йде справа наліво, якщо дивитися по стрілках, підходить до радіаторів, і повертається по обратке. На даному плані двоповерховий будинок, на малюнку вище - план другого поверху. Сама ж котельня знаходиться на першому поверсі або в підвальному приміщенні:

Нижній поверх, на якому встановлений газовий котел

Проект двотрубної системи отолпенія: приклад 2

На наступному малюнку теж проект двотрубної системи опалення:

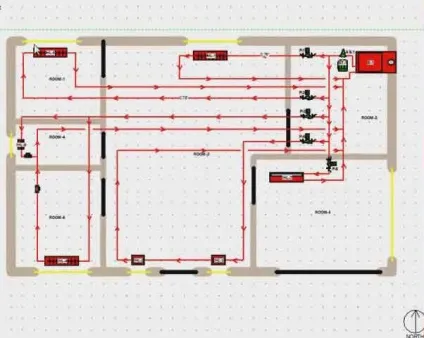

План будинку зі схемою системи опалення (двотрубна система опалення)

Від котла йде труба (див. По стрілках) і в якомусь місці розгалужується на два крила, в кожному з яких подає труба підходить до опалювального приладу, і потім від опалювальних приладів повертається обратка, яка йде до котла.

Проект однотрубної системи опалення

Наступний проект системи опалення - класична однотрубна схема:

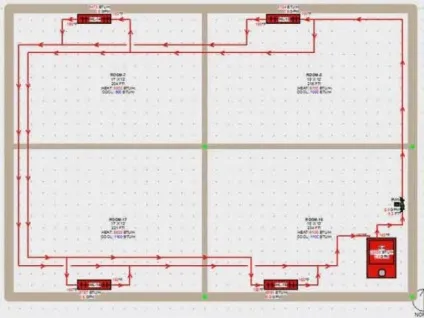

План будинку зі схемою системи опалення (однотрубна система опалення)

Приклад проекту системи опалення по схема Тіхельмана

На наступному малюнку більш складний проект системи опалення, ніж в попередніх прикладах:

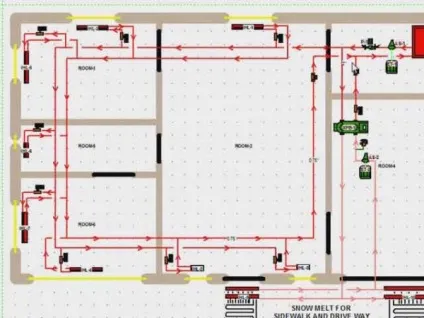

План будинку зі схемою системи опалення (з використанням декількох варіантів обв'язки)

Тут використовується кілька варіантів обв'язки систем опалення. Розглянемо детальніше цю схему.

Від котла йде подає труба (див. По стрілках), підходить до першого радіатора (тут перед радіатором на схемі зображено термостатичні голівка, яка регулює подачу теплоносія в радіатор в залежності від тієї температури, яку ми виставили).

Далі по шляху проходження теплоносія підходимо до другого радіатора, до третього, до четвертого, і так далі, до самого останнього радіатора.

Тепер звертаємо увагу на обратку. Обратка на даній схемі виходить з радіатора, який знаходиться першим на подачі. І далі теплоносій в обратке йде паралельно тому, що йде по трубі, що подає.

З кожного радіатора трубопровід зав'язаний з обраткой. Від останнього радіатора обратка йде до котла. Тобто, на даній схемі зображено попутно-перехлёстивающая (Тіхельмана) система опалення.

Чим вона хороша? Тим, що теплоносій в такій системі розподіляється по радіаторів рівномірно. Тут важливо, щоб перший радіатор був останнім на обратке (тобто, обратка починається з нього), саме тоді нагрів радіаторів буде однаковий.

По суті це комбінована система опалення: від подачі і від обратки відходить ще один елемент (крило), додаткова система «тепла підлога» (скоріше за все, це обігрів сходинок при вході в будинок і виїзду з гаража для того, щоб в зимовий період не утворювалося криги).

У теплому підлозі теплоносій повинен бути набагато холодніше (максимум 55 градусів), ніж в радіаторної системи опалення, тому тут варто змішувальний вузол (великий зелений), завдання якого зменшити температуру теплоносія, що йде в теплу підлогу. На схемі також видно, що для системи теплої підлоги встановлюється окремий розширювальний бак.

Приклад проекту системи опалення з кількома контурами

Нижче показаний проект системи опалення з декількох контурів:

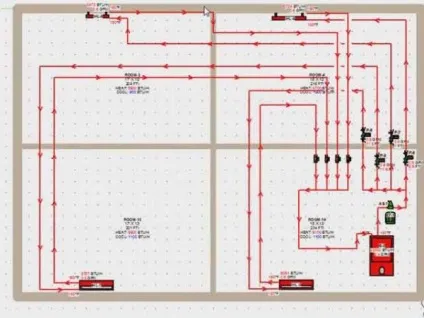

План будинку зі схемою системи опалення (система опалення, що складається з декількох контурів)

В даному варіанті на кожному «крилі» (контурі) встановлено окремий насос, але можна обходитися без такого ускладнення, насос ставити один на загальній подачі, а все контури підключити до загальної подачі й відведення трубі через колектор.

Плюс такої схеми підключення в тому, що можна управляти окремо кожним контуром. А мінус в тому, що доводиться застосовувати набагато більше труби.

На схемі нижче окремо зображений колекторний вузол:

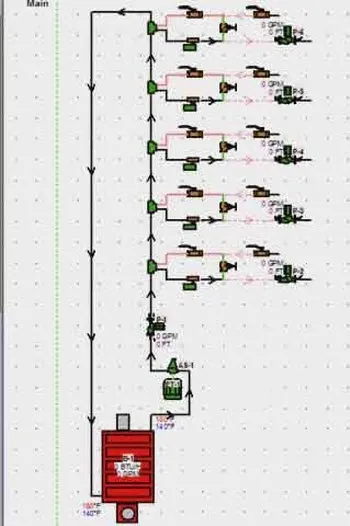

Колекторний вузол системи опалення

По стрілках видно, що через колектор подача відразу закільцьовується в обратку. Яким чином відбувається розподіл теплоносія в даному варіанті підключення?

Від загальної подачі вказано напрямок руху теплоносія (чорними стрілками) до радіаторів. За рахунок терморегулятора здійснюється управління клапаном. Якщо температура теплоносія перевищує задану, клапан відкривається, і теплоносій проходить не в «петлю» до радіаторів, а відразу повертається в основну систему.

Якщо ж температура прийнятна, то клапан закривається, і весь теплоносій йде до радіаторів в даній «петлі». Таким чином відбувається регулювання температури в кожній «петлі» (контурі). В даному варіанті показаний колектор з п'яти контурів.

Приклад колекторної системи опалення

На малюнку нижче простіша колекторна система (колекторний вузол):

Колекторний вузол системи опалення

Тут так само, як в попередньому варіанті, на кожному контурі колектора встановлені окремі насоси. Але насправді так робиться тільки в тому випадку, якщо система сама по собі дуже велика (дво-, триповерхові будинки з великими площами). Якщо ж у вас таких площ не буде, то досить в колекторі відводів зі своєю запірною арматурою, а циркуляційний насос ставиться один загальний для всієї системи (зазвичай на звороті).

Ну і ще кілька проектів систем опалення.

План будинку зі схемою системи опалення (колекторна система опалення)

Приклад системи опалення з одно- і двухтрубной обв'язкою радіаторів

На таку схему суміщені одно- і двухтрубная системи обв'язки.

План будинку зі схемою системи опалення (суміщені одно- і двотрубна система опалення)

Перед першим радіатором подача розділяється на два потоки. І далі один з потоків, вийшовши з першого радіатора, стає обраткой.

Всі ці схеми наведені тут як приклади - щоб, користуючись ними, вам було простіше спроектувати опалення свого будинку. У прикладах добре видно, що повинен містити проект системи опалення. план будинку, вікна, двері, розміри приміщень, а також віконних і дверних прорізів, має бути позначена опалювальне обладнання і трубопроводи. Таку роботу потрібно виконати, щоб потім можна було провести розрахунки системи опалення.
