Приватний будинок своїми руками
На готові проекти будинків хочуть подивитися багато, тобто на проекти будинків, які вже реалізовані і що з цього вийшло. Поки не можу сказати, що все закінчено, бо будівництво ще йде, але хід будівництва може вельми вас потішити. Завжди приємно подивитися, як інші працюють у поті чола. ) Фоток багато.
Загалом, вийшло не все так, як хотілося. І вийшло все так, як вийшло. Той маленький будиночок, який я хотів, татка не влаштував. Мовляв, зовсім маленький. Ну і підвал захотів. Тоді, кажу: "Хочеш підвал - тоді не підвал, а цоколь, і робимо все по часнику - дренаж, гідроізоляцію, щоб не було плаваючих банок і картоплі по весні". І проект ми свій зробили самі. Теж, будинок не особливо великий, всього 7х8 по зовнішнім стінам, ну да ладно. Викладаю фотки з будівництва.
Як робили дренаж в котловані - це тема окремої статті, яка знаходиться в розділі "Мої статті" в статті: "Свердловина своїми руками". Там теж є фотки, є на що подивитися.
А тепер фотки. Акуратно, сторінка дуже важка. Довго буде завантажуватися.

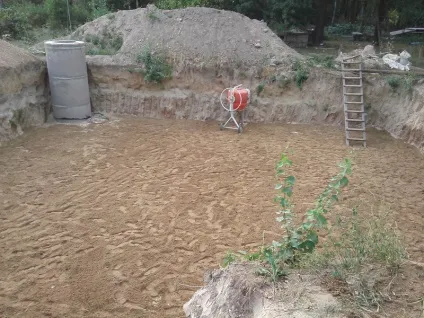

Це фотографія котловану після влаштування дренажу. По кутах розташовані зливні свердловини (одна свердловина на забір води, три інших для зливу дренажних вод) і прокладений дренажний гофрований рукав, засипано щебінь, все в геотекстиль. Все це засипано і вирівняно. Детальніше тут: "Мої статті" в статті: "Свердловина своїми руками".

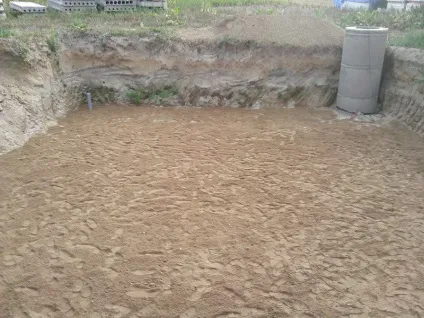

Той же котлован в іншому ракурсі. За сходами ще одна свердловина. Пісочку підсипали для кращого відведення дренажних вод. Глибина котловану 1,6-2,0 метра. Є перепад з різних сторін.

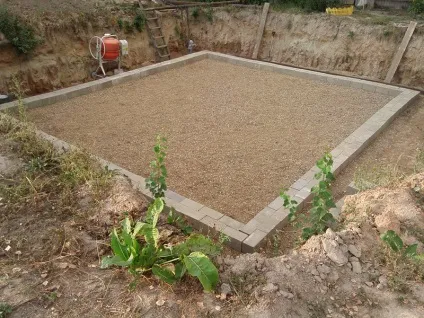

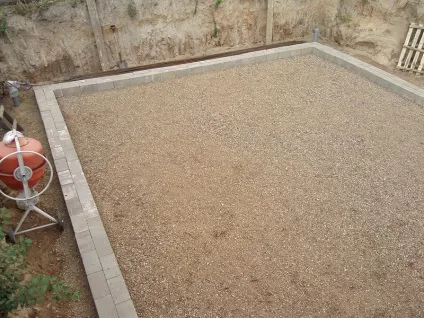

Перед заливкою плити ми ще гравію трохи підсипали. Виставляємо опалубку для заливки монолітної залізобетонної плити.
Виставлена опалубка для першого шару бетону (всього буде 3 шари по 6 кубів). Висота заливки десь 12 см. Загалом має вийти 35 см. Плити.

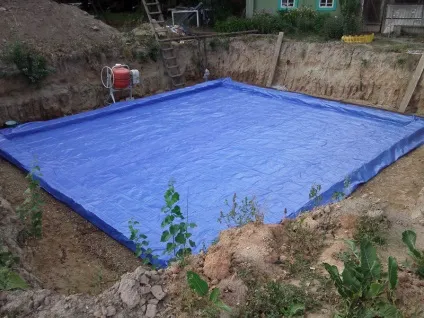

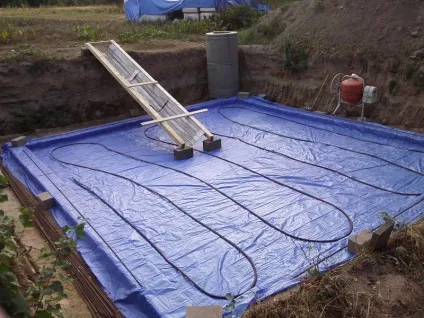

Настелили два тенту 6х10 всередину виставленої опалубки. Це для гідроізоляції плити під будинком. Ще захист від проникнення радону в цоколь будинку.
Нашвидкуруч лоток для бетону, щоб вертушка бетон в потрібне місце подавала і не розбризкала все. Уклали якийсь трос старий з мусорки, щоб укладається арматура під час укладання до самого дна не потонула. Арматуру ми вирішили не в'язати, а просто укласти в кожен шар заливки бетонної плити, так менше мороки. Залили, вирівняли, поклали арматуру, підтопили її і немає проблем. Метод робочий, без збочень.

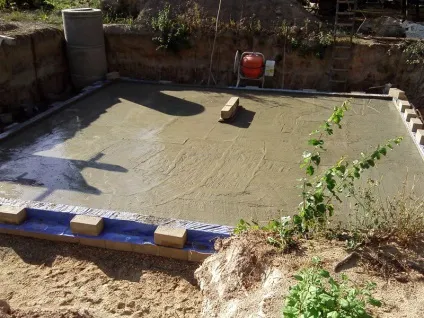

Це фотографія зроблена після заливки вже третього шару бетону. Помітили, опалубка піднялася ще на один бетонний блок. Посередині заливки покладений шаблон для установки п'яти сходового маршу. Поки не зрозуміло, далі зрозумієте. У цю ямку в бетоні буде впиратися нижня п'ята сходового маршу.

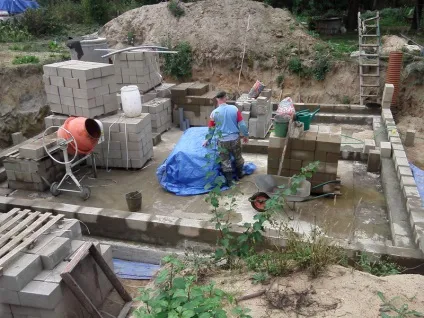

Пішла кладка цоколя повнотілими бетонними блоками 188х190х390 мм. Піддони з блоками опустили за допомогою маніпулятора вниз котловану. На один ряд потрібно десь 3 піддону (близько 160 блоків). Плита добре видно. Справа товстий гофр в кутку - дренажний оглядовий колодязь. Він згодом буде засипаний керамзитом, щоб трубу свердловини не дергануло морозом.

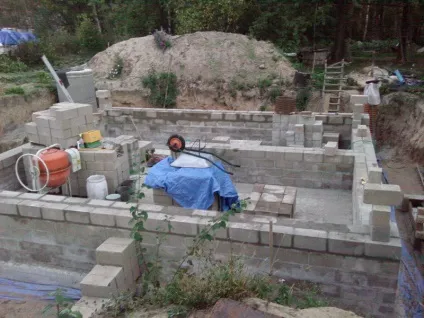

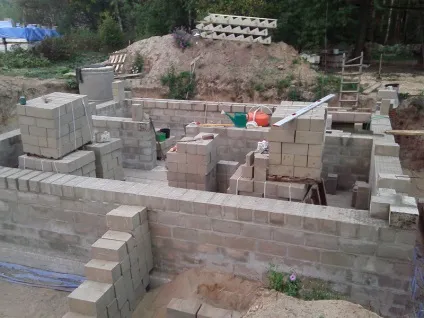

На знаю, навіщо я зробив цю фотку. Все і так зрозуміло. А ось чого. Армування чергове. І була поперечна перешивання кладки. Йде зазвичай кожні 6 рядів. По суті - один раз за поверх. Всього рядів - 12. Але в 12 ряду сенсу немає, так як над ним уже армпоясів. У цьому ряду ще залиті заставні під майданчик сходового маршу. Справа бачите поглиблення в кладці, і залиті бетоном. Туди встануть ригелі сходового майданчика.

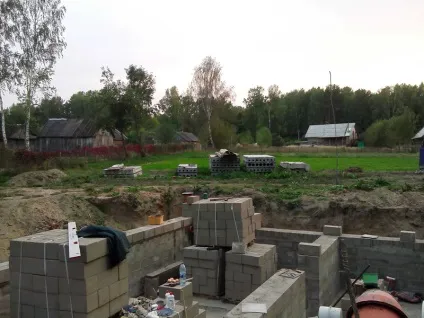

Просто скопіював поле. Уже початок осені. Поле з озимої гірчицею. Яблука на галявинці потрапляли. Сьомий ряд. Дверний отвір.

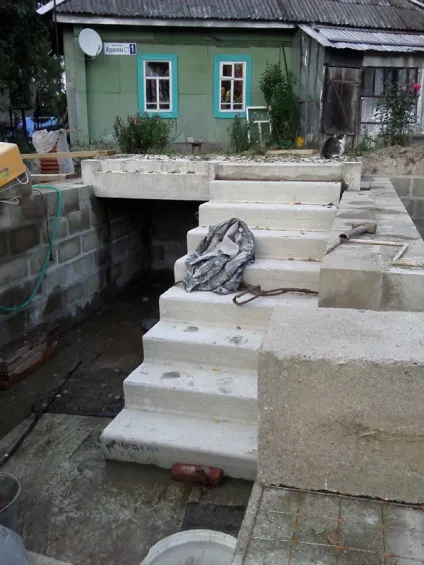

Змонтували сходовий марш. Ось для чого робився приямок в бетонній плиті. У нього встав сходовий марш. З боків в стінах, зауважте, встали бічні ригелі сходового майданчика. Сам ригель майданчика на 10 см. Нижче основної частини плити. Тому він пріглубляется в кладку. Зліва добре видно, як він встав прямо в кладку на спеціальну підливу.

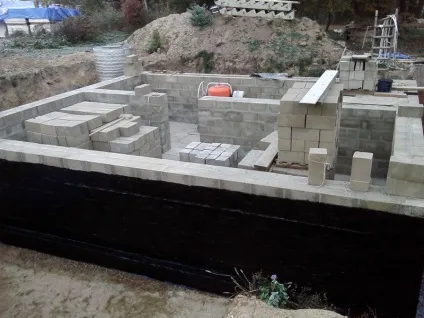

Час підтискає. Осінь. Морози вже підбивають. Потрібно встигнути засипати цоколь для того, щоб не дергануло морозом дренажні труби по кутах. Почали гидроизолировать стіни і плиту. Звичайний бітум в суміші з бензином. Роботи на 2 дня. 7 ряд кладки.

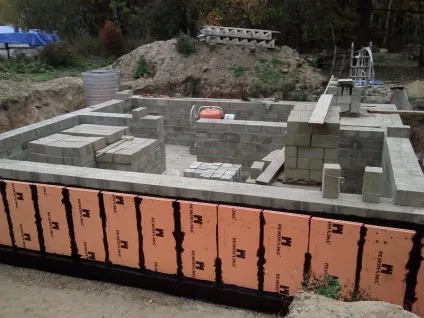

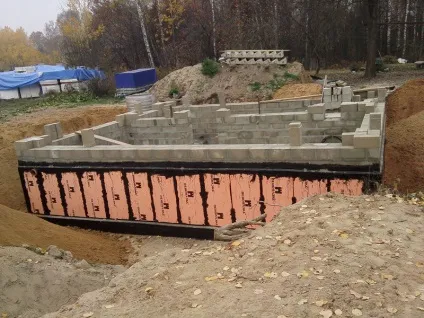

Щоб стіни були тепліше, ми вирішили їх трохи утеплити. Після гідроізоляції прямо на теплий бітум приліпили екструдований пінополістирол. І шви промахнулися. За фактом, це все буде згодом в землі.
Після гідроізоляції і утеплення - зворотна засипка. Пісок. Непоганий пісочок такий. Всього близько 100 кубів піску. Обійшлося приблизно в 50 косих за домовленістю покупки великою партією. Ще не вирівняли.

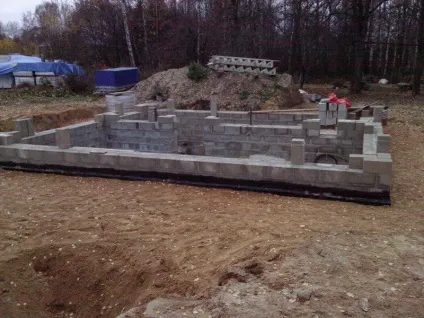

Вирівняли зворотну засипку. Це ще не вся засипка. У нас рівень не витриманий по поверхні. Перепад десь в 0,5 метра. Це добре видно зліва. Справа майже врівень, зліва сходинка. Але до цього ще не скоро. Ще 5 рядів кладки і монолітний армпоясів.

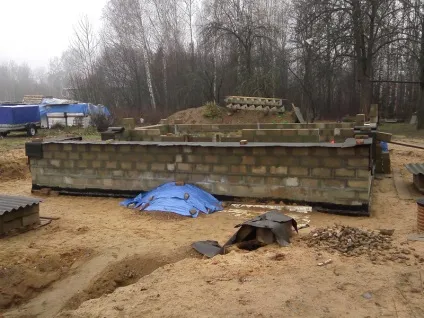

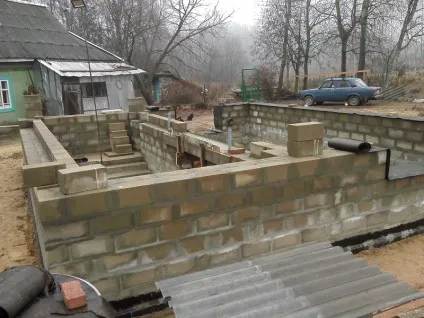

Кладка майже закінчена. Йде останній ряд. Уже морозець дає про себе знати. Деякі ряди давалися важко. Противоморозні добавки вже йдуть в хід.
Ось, останній ряд кладки. Нещодавно була залита перемичка над дверним отвором. Чи не докладено половина ряду зліва. А так, майже готове. Скоро будемо лити монолітний армований залізобетонний пояс.
Залитий армирующий монолітний залізобетонний пояс. Так, він зливається з кладкою, але він є. Під руберойдом видно ряд бетону, товщиною в 15-17 см. Призначення армирующего пояса - не допустити розтріскування стін, ну, і як доборний елемент до потрібної висоти. Справа в тому, що якщо використовується стандартний сходовий марш, як у нас, то необхідно строго дотримуватися висоту поверху, між сходовими площадками повинна бути рівно 1,4 метра.

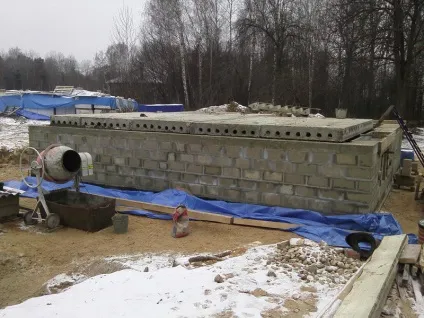

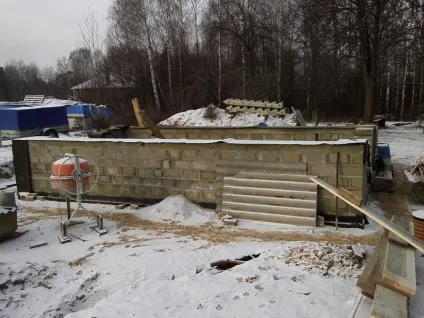

Перекрилися плитами. Уклали сходовий майданчик і сходовий марш змонтували. На задньому фоні, зауважте, зник один марш в порівнянні з попереднім фото. Плити з цього боку видно - 3,8 метра. 4 по 1,5 метра і одна на метр. З іншого боку ще 2 плити 2,6 метра, сходовий майданчик і сходовий марш. Монтаж цих елементів зайняв близько 2 годин.
