пристрій шуруповерта

Спрощено пристрій акумуляторного шуруповерта наступне: двигун постійного струму, регулятор оборотів, планетарний редуктор, механізм обмеження навантаження і акумулятор. Додатковими пристроями для шуруповерта є мережевий зарядний пристрій і запасний акумулятор.

Пристрій шуруповерта: 1 - регулятор оборотів з реверсом, 2 - електродвигун, 3 - редуктор.

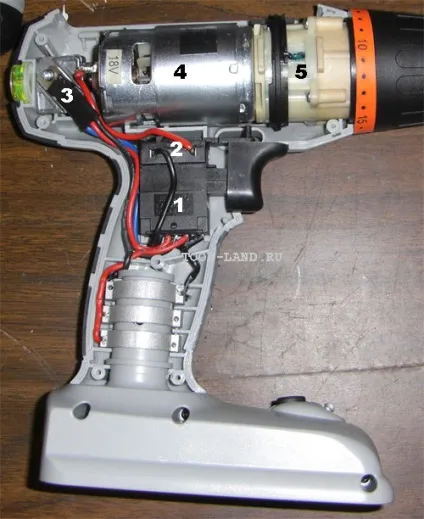

Пристрій шуруповерта: 1 - регулятор оборотів, 2 - реверс, 3 - транзистор регулятора обертів прикручений до радіатора, 4 - електродвигун, 5 - редуктор.

Двигун постійного струму виконаний у вигляді циліндра, у якого всередині корпусу розташовані по колу постійні магніти. Якір двигуна розташовується на втулках-опорах, виготовлених з латуні. Сам якір виготовляється з електротехнічної сталі з високою магнітною проникністю. У пази якоря укладаються обмотки з ізольованого мідного дроту. Через рівну кількість витків, обмотка має вихід на колекторні пластини. На вал якоря запресовується ведуча шестерня (сонячна). Щітки двигуна торкаються до колекторним пластин на "хвості" якоря. Для надійного контакту, щітки подпружінени, при цьому ізольовані від корпусу двигуна. За схемою шуруповерта, напруга подається тільки на щітки. Якщо змінити полярність підводиться до щіток двигуна напруги, то зміниться і напрямок обертання.

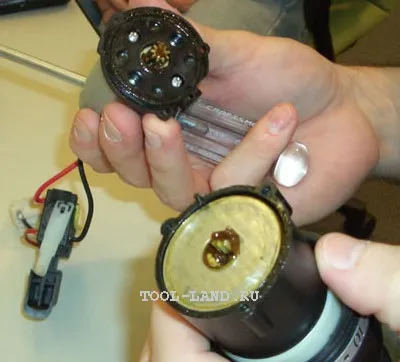

Двигун з сонячною шестірнею (зверху) і планетарний редуктор (знизу)

Планетарний редуктор шуруповерта виконаний в окремому корпусі. До складу редуктора входять наступні елементи: кільцева шестерня, сонячна шестерня (запрессована на валу якоря), сателіти і водило. Деталі редуктора можуть бути виготовлені як з пластмаси, так і з металу. Для більш повного уявлення роботи редуктора, необхідно уточнити розташування окремих деталей.

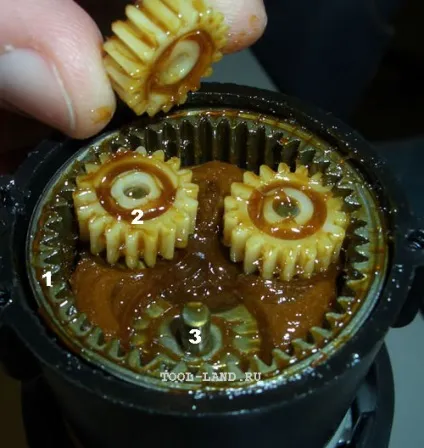

Планетарний редуктор: 1 - кільцева шестерня, 2 - сателіт, 3 - штифт водило.

Кільцева шестерня являє собою циліндр, усередині якого по всьому колу розташовані зуби, по яких рухаються під час роботи сателіти. Сателіти встановлюються на штифти водило. Між сателітами першого водило, заходить приводная шестерня двигуна (перша сонячна). Перше водило на протилежному боці від сателітів має приводную шестерню (другу сонячну), яка при складанні заходить між сателітами другого водила.

Друге водило з сателітами

Якщо редуктор двоступінчастий, друге водило жорстко пов'язано з валом, на який кріпитися патрон. Таким чином, виходить своєрідний "бутерброд" з двох водив з сателітами. Цей "бутерброд" знаходиться всередині кільцевої шестерні.

Кільцева шестерня жорстко кріпиться в корпусі за допомогою виступів на її торці або з боків. Виступи впираються в виступаючі кульки, підпружинені пружним кільцем по всьому колу. Кільце в свою чергу подпружінени пружиною механізму обмеження навантаження. Зусилля пружини може змінюватися в залежності від положення регулятора навантаження.

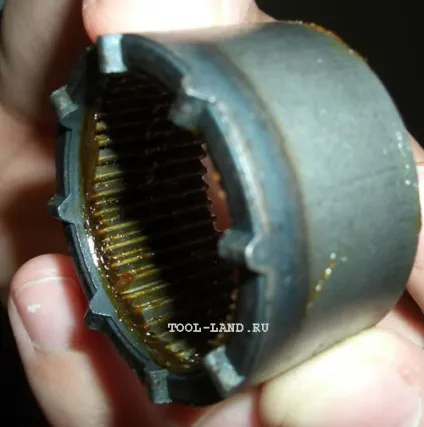

Виступи на торці кільцевої шестерні

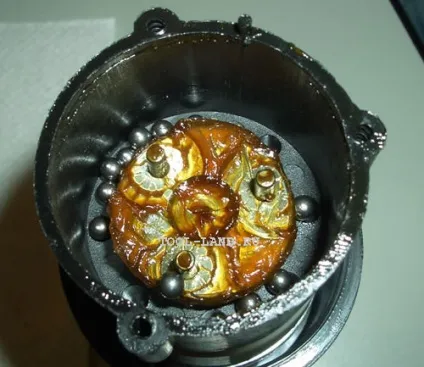

Кульки фіксують кільцеву шестерню

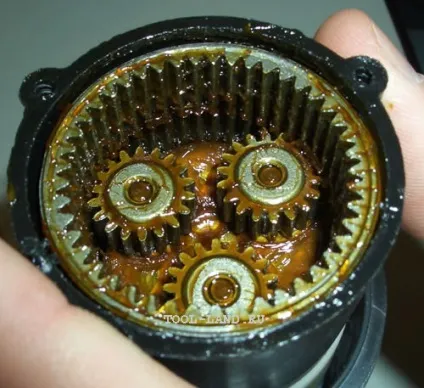

Триступеневий планетарний редуктор шуруповерта

Є моделі шуруповертів та зі звичайним редуктором.

Шуруповерт зі звичайним редуктором

Для зручності при виконанні робіт, деякі шурупокрути мають двохшвидкісні редуктори. Перша швидкість призначена для закручування шурупів (0-450 об / хв і підвищений крутний момент), а друга для робіт з свердління отворів (0-1400 об / хв).

При обертанні патрона під навантаженням настає момент, коли для виконання роботи знадобиться більше зусилля, наприклад остання стадія закручування шурупа, або коли необхідно зусилля обмежити. В роботу вступає регулятор навантаження. Зусилля пружини регулятора не вистачає для утримання кільцевої шестерні і вона "зривається" з кульок. Виходить, що двигун починає обертати кільцеву шестерню, при цьому чутні характерні клацання, патрон же в цей час зупиняється. Для використання шуруповерта в режимі свердління, кільцева шестерня блокується і її обертання виключається.

Регулятор оборотів зібраний на основі ШІМ-контролера і ключового N-канального польового транзистора. Управляє роботою регулятора змінний резистор, положення якого залежить від зусилля натискання на кнопку включення (курок).

Реверс зводиться тільки до зміни полярності напруги, що подається на щітки двигуна. Для цього передбачені перекидні контакти, які приводяться в дію важелем реверсу.

Акумулятор. Для харчування шуруповерта в корпус встановлюється малогабаритний акумулятор. Акумулятор для шуруповерта є набором невеликих елементів укладених в одному корпусі.

Пристрій акумулятора шуруповерта

Діапазон живлячих напруг для різних марок шуруповертов становить від 9 до 18 вольт. Чим більша напруга живлення, тим потужніше сам шуруповерт.
