Розсувні (консольні) ворота є затребуваним і прогресивним рішенням, яке дозволяє внести в обстановку на будь-якому земельній ділянці ще більше комфорту. Вони мають просту конструкцію і відрізняються високою практичністю, надійністю і довговічністю. І в цілях економії можна виконати пристрій розсувних воріт своїми руками. Для цього потрібен лише певний-інструмент, трохи вправності і грамотні практичні рекомендації.
В цілому процес монтажу консольних воріт виконується за наступною схемою:
- Збірка і установка закладного елемента.
- Прокладка електричних та інших комунікацій.
- Заливка фундаменту.
- Збірка рами і обшивка.
- Монтаж полотна.
- Монтаж автоматики і освітлення.
Підготовчі роботи
На самому початку обмовимося, що даний різновид воріт підходить лише для прорізів, які розташовані мінімум на півтори ширини від поворотів забору, перепадів висот і інших перешкод. Переконавшись в тому, що полотно воріт матиме достатньо місця для відкату, можна починати підготовку фронту робіт.
Схема рами розсувних воріт 4 м
В першу чергу проводяться заміри отвору і на підставі отриманих результатів складається схема полотна воріт.
Наприклад. Якщо отвір в ширину має 4 м і 2 м у висоту, то довжина полотна становитиме 4 + 2 = 6 м. Ворота повинні перекривати отвір без зазорів, тому при розрахунках необхідно враховувати ширину бічних профільних труб.
Для виготовлення і монтажу воріт нам знадобитися наступний інструмент:
- лопата;
- бетономішалка;
- дискова пилка з колами і щітками по металу;
- зварювальний апарат, маска, краги;
- шуруповерт;
- краскопульт;
- рівень;
- молоток, рулетка, олівець.
Також необхідно запастися наступними матеріалами:
- металевий швелер шириною 20 см і довжиною, яка дорівнює половині ширини отвору;
- арматура перетином 10-14 мм;
- профільні труби перетином 60х40 (50х50) для виготовлення рами полотна;
- профільні труби перетином 40х20 (30х20) для виготовлення каркаса;
- напрямна рейка;
- 2 роликові опори з регульованими підставками;
- нижній і верхній уловлювачі;
- опорний ролик;
- підтримуюча шина;
- заглушка;
- саморізи або заклепки (для кріплення обшивки);
- анкера або болти для монтажу роликових опор;
- грунтовка і фарба.
Котлован під бетонну основу
Пристрій розсувних воріт вимагає наявності міцного фундаменту. Котлован під нього викопується урівень від опорного стовпа отвору з боку відкату. Довжина ями під бетонну основу становить половину ширини прорізу, а ширина її дорівнює 500 мм. Дно котловану повинне бути розташоване не вище 200 мм від лінії промерзання грунту.
Важливо знати! Якщо опорний стовп отвору не може використовуватися як опора воріт, з зовнішнього боку огорожі навпроти фундаменту необхідно встановити відповідний стовп і передбачити місце для установки опорного стовпа воріт. При ширині отвору більше 4,5 м для забезпечення стабільності полотна необхідно передбачити дві опори воріт.
Виготовлення закладного елемента і заливка фундаменту
Основою для роликових опор і автоматики консольних воріт служить заставна. Щоб виготовити цей елемент, необхідно приварити перпендикулярно до полиць швелера арматуру довжиною, рівній глибині котловану, і з'єднати їх між собою поперечними зв'язками для забезпечення жорсткості конструкції. Для забезпечення надійності роликових опор для їх установки перед складанням заставної необхідно передбачити на швелері отвори під болти або анкера. Так ви зможете закріпити каретки не тільки зварюванням, а й болтовими або анкерними сполуками.
Заставна встановлюється в котлован, причому слід простежити за тим, щоб тіло швелера було зафіксовано в строго горизонтальному положенні впритул до опорного стовпа воріт. Якщо поверхня швелера буде перебувати на одному рівні з дорожнім покриттям, мінімальний зазор між нижньою кромкою полотна і дорогий складе близько 100 мм.
Додатково. Якщо передбачити роликові опори з регулювальними майданчиками, нижній зазор при необхідності можна буде збільшити. Для більшого зазору поверхню заставної повинна знаходитися нижче рівня дорожнього покриття.
Якщо в області монтажу воріт планується установка елементів вуличного освітлення, а самі вони повинні бути обладнані автоматикою, прокладка електричних і інших комунікацій проводиться до початку бетонування котловану. Розібравшись з кабелями, можна приступати до приготування бетону і заливці котловану. Фундамент повинен добре висохнути - для цього знадобитися близько тижня.
виготовлення полотна
Не будемо втрачати час, поки сохне фундамент і приступимо до виготовлення консолі. Для цього необхідно нарізати профільні труби і очистити їх від іржі. В першу чергу слід виготовити зовнішню раму полотна. Після цього для посилення конструкції з тонких профільних труб монтується внутрішній каркас. Далі до нижнього профілю приварюється напрямна рейка.
Полотно розсувних воріт в розрізі
Після складання рами воріт слід провести зачистку зварних швів і з'єднань, погрунтувати і пофарбувати всі металеві поверхні. Далі на полотно за допомогою саморізів або заклепок монтується обшивка. Консоль готова.
Монтаж роликових кареток і фурнітури
Наступний етап - найважливіший. Перш ніж приступити до його виконання, слід зазначити траєкторію воріт. Далі виставляємо роликові опори. Вони повинні знаходитися на максимальній відстані один від одного на швелері. При цьому необхідно враховувати розмір кінцевого ролика - ближня до отвору каретка відсувається на це відстані. Дальня роликовий опора виставляється таким чином, щоб при закритті воріт вона не вибивала заглушку на направляючої.
Монтаж фурнітури і полотна розсувних воріт
Після виставлення кареток вони прихоплюють зварюванням в декількох місцях. На ролики накатом встановлюється полотно. Його рух уздовж направляючої має бути вільним без перекосів. Домогтися цього можна шляхом регулювання підставки.
Якщо все зроблено правильно, прикручуємо каретки до швелеру і обварюються підставку по периметру. Далі в залежності від положення полотна встановлюється фурнітура воріт. До опорного стовпа з боку відкату приварюються верхні підтримують ролики (шина) на рівні верхнього профілю полотна. З іншого боку отвору на стовп монтуються нижній уловлювач (10-20 см від верхнього кута полотна) і приймальний короб, а на раму полотна встановлюється опорний ролик.
Важливо знати! Опорний ролик повинен вільно накочуватися на приймач і таким чином розвантажувати консоль в закритому стані.

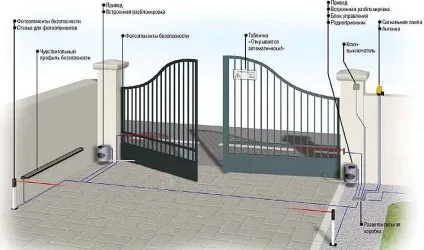

монтаж автоматики
Після того, як ми встановили полотно воріт і фурнітуру, залишається виконати монтаж автоматики.
Для цього нам знадобляться:
- Привід воріт.
- Зубчата рейка.
- Мідний багатожильний кабель.
- Сигнальна лампа.
- Фотоелементи.
- Модуль дистанційного керування приводу
Привід монтується на підставці, яка приварюється до швелеру межуд роликовими опорами. Рейка повинна мати довжину рівну ширині прорізу плюс відстань від передньої опори до приводу. Вона встановлюється уздовж направляючої рейки в строго горизонтальному положенні. На опорному стовпі воріт або паркану з боку відкату встановлюються сигнальна лампа і антена. Фотоелементи монтуються з внутрішньої сторони воріт на опорах.
Тепер, коли ви будете виїжджати з двору, ворота будуть відкриватися автоматично, а при в'їзді з вулиці команду на їх відкриття ви подасте з брелка-передавача.
Як бачите, в процесі пристрою розсувних воріт немає нічого складного. При дотриманні всіх рекомендацій, а також уважного обліку всіх наявних на ділянці умов їх виготовлення і монтаж обійдуться набагато дешевше, ніж якби ви скористалися послугами професійної бригади.
