На практиці, при прокладці комп'ютерних локальних мереж часто виникає необхідність в перевірці кабелів на наявність обриву і правильності їх закладення в вилки / розетки. Робити це за допомогою звичайного тестера (на прозвон) вкрай незручно. Оскільки кабелі бувають різної довжини, різного типу, їх кінці можуть розташовуватися в різних приміщеннях і ін.

Тому найбільш оптимальним вирішенням цієї проблеми буде виготовлення спеціалізованого тестера-пробника, що має необхідні роз'єми підключення кабелю і нескладний / ефективний алгоритм тестування. Подібні пристрої можна купити вже готові, в магазині. Але як правило такі тестери досить дорогі.

Перед фахівцями компанії "Майстер Кіт" була поставлена ​​і, успішно вирішена, завдання по розробці такого пристрою на сучасній елементній базі. Пристрій простий, але в той же час дуже функціональний і надійне. Воно складається з двох блоків - блоку генератора (підключається до одного кінця кабелю) і Болок-заглушки (підключається до протилежного кінця кабелю). Обидва блоки забезпечені пристроями індикації, за якими і визначається придатність / працездатність кабелю.


Таблиця 1. Технічні характеристики

Тестер комп'ютерного мережевого кабелю

Принципова електрична тестера показана на рис. 1. Перелік елементів дан в табл. 2.

Пристрій складається з двох друкованих плат (A8034 / 1 - плата генератора імпульсів, A8034 / 2 - плата заглушка).

Плата генератора A8034 / 1 включає два конструктивно об'єднаних блоку - блок, що задає і десяткового лічильника Джонсона (DD1), що виконує роль зсувного регістру. Генератор реалізований на таймері серії 555 (DA1) в типовому включення, з можливістю перебудови частоти підлаштування резистором R3 в діапазоні 1 ... 5 Гц. До виходів лічильника підключено 8 світлодіодів (HL1 ... HL8) і дві розетки XP1 ( "комп'ютер-концентратор" 568B) і XP2 ( "комп'ютер-комп'ютер" 568А).

На платі-заглушці A8034 / 2 встановлена ​​розетка XP3 і 8 світлодіодів HL9 ... HL16.

Напруга живлення подається на контакти Х1 (+) і Х2 (-). Перемикач SW1 включає / вимикає тестер.

Пристрій працює наступним чином. Один кінець перевіряється кабелю встановлюється в розетку XP1 / XP2 (в залежності від типу його зачистки), а на другий кінець встановлюється заглушка ХР3. Після включення пристрою на платі генератора A8034 / 1 починають послідовно загорятися світлодіоди HL1 ... HL8. Якщо перевіряється кабель зачищений правильно і не має обривів, то на платі-заглушці A8034 / 2 почнуть спалахувати світлодіоди HL9 ... HL16 в тому ж порядку. Якщо який-небудь світлодіод (и) не світиться або світлодіоди спалахують не в потрібній послідовності - кабель має обрив або помилку зачистки.


Малюнок 1. Схема електрична принципова тестера

Тестер комп'ютерного мережевого кабелю

Таблиця 2. Перелік елементів тестера

Тестер комп'ютерного мережевого кабелю

Зовнішній вигляд пристрою показано на рис.2. Друкована плата A8034 / 1 (плата генератора імпульсів) на рис.3, розташування елементів на рис.4. Друкована плата A8034 / 2 (плата заглушка) на рис.5, розташування елементів на рис.6.

Конструктивно тестер виконаний на двох друкованих платах з фольгованого склотекстоліти. Конструкція передбачає установку плат в корпусу (плата A8034 / 1 - BOX-M22, плата A8034 / 2 - BOX-M1).

Перед установкою плат, в корпусах необхідно самостійно випиляти отвір під перемикач SW1, просвердлити отвори 3 мм під світлодіоди HL1 ... HL16 і зробити випив під розетки XP1 ... XP3.

Малюнок 2. Зовнішній вигляд тестера

Тестер комп'ютерного мережевого кабелю


У вас немає доступу до завантаження файлів з нашого сервера - Друковані плати A8034 / 1-2 (плата генератора імпульсів) (плата заглушка)

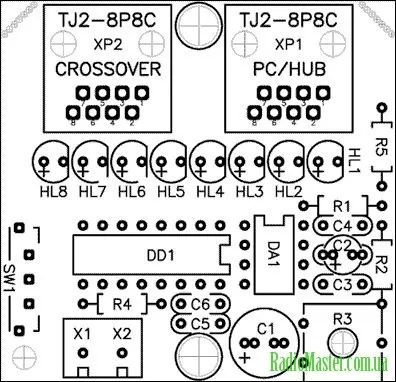

Розташування елементів на друкованій платі A8034 / 1 (плата генератора імпульсів)

Тестер комп'ютерного мережевого кабелю

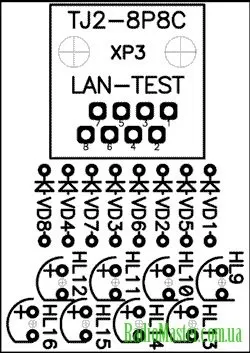

Друкована плата A8034 / 2 (плата заглушка)

Тестер комп'ютерного мережевого кабелю

Виготовлення друкованої плати:

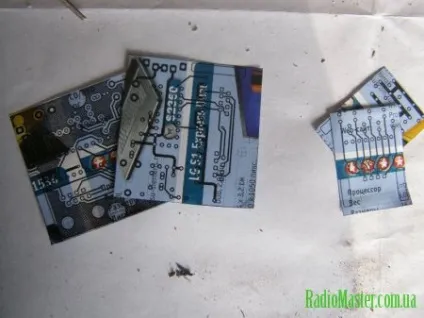

Роздруковуємо на глянцевому папері друковані плати

Тестер комп'ютерного мережевого кабелю

Вирізаємо за розмірами

Тестер комп'ютерного мережевого кабелю

Зачищаємо дрібним наждачним папером

Тестер комп'ютерного мережевого кабелю

Налагоджуємо папірці з двох сторін плати (можна просвердлити пару дірочок і переконатися в тому що папірці збігаються)

Тестер комп'ютерного мережевого кабелю

Проутюживают як написано в цій статті тільки з двох сторін

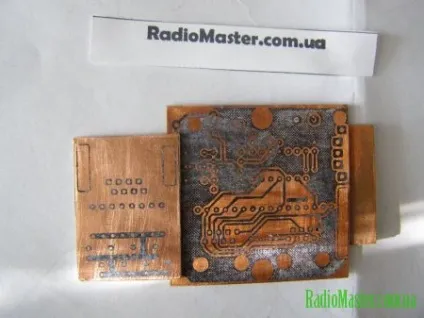

Виходить що то типо такого:

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю

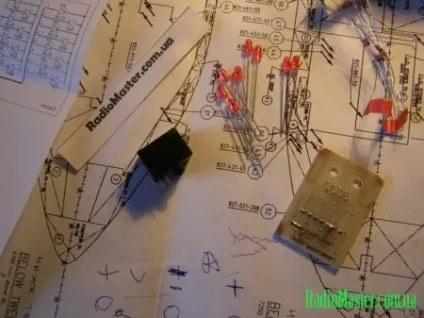

Робимо для плат ніжки

Тестер комп'ютерного мережевого кабелю

Кидаємо в розчин хлорного заліза концентрацією 1 до 1.5 за вагою (1.5 води) (кислоту використовувати не можна, так як вона виїсть все доріжки покамість вони будуть труїться)

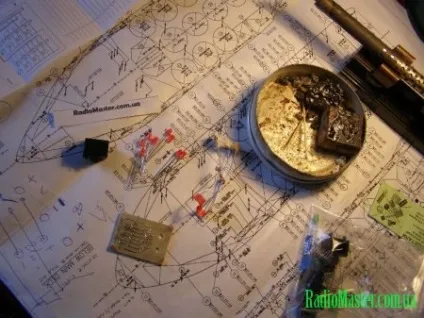

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю

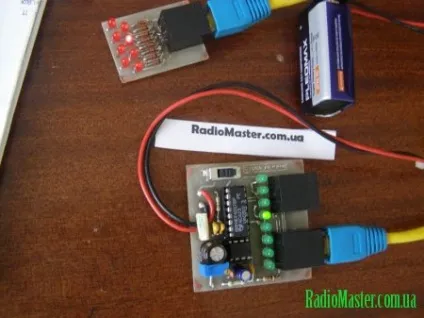

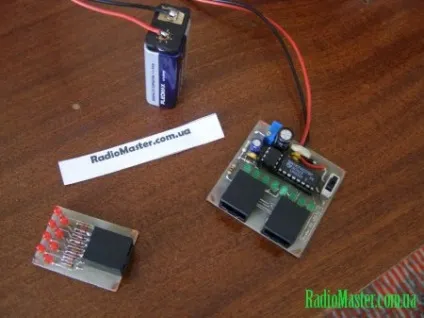

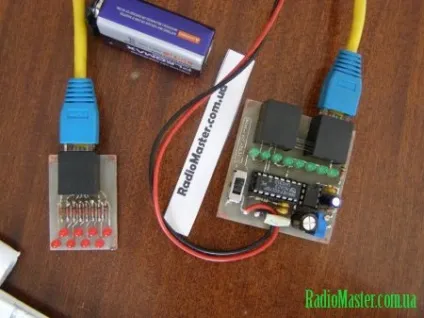

Вуаля, наш тестер готовий!

Тестер комп'ютерного мережевого кабелю

Тестер комп'ютерного мережевого кабелю


Файл друкованої плати У вас немає доступу до завантаження файлів з нашого сервера. люб'язно надав Amon
