Пристрій пандуса з бетону своїми руками

Труднощі пересування людей з обмеженими можливостями - проблема, з якою вони стикаються щодня не тільки вдома, а й на вулиці. Адже людині, яка пересувається на інвалідному візку, багато місця просто не доступні, особливо, ті, до яких можна дістатися лише за допомогою драбини. Для цієї будівлі нарівні зі ступенями обладнають пандусами.

Що таке пандус?

Пандус - незамінна в наш час конструкція для заїзду з ухилом для колясок, велосипедів, інвалідних крісел та іншого транспорту. Найчастіше він дублює сходи.

призначення

Пандус встановлюється біля входу в приміщення або на сходовому прольоті. Його головне призначення полягає в тому, що він поєднує відрізняються по висоті горизонтальні площини у випадках, коли потрібно спорудження, що відрізняється від сходів з технічного призначення: для інвалідів або транспорту.

Кут нахилу пандуса повинен бути мінімальним, щоб інвалід у кріслі без приводу міг піднятися по ньому самостійно.
Поверхня повинна бути не слизькою, прямий, не мати ніяких нерівностей. Нічого не повинно заважати руху.

стійкість споруди

Конструкція являє собою сходовий бетонний марш, тільки замість ступенів у нього - рівна площина спуску. На відміну від сходів, його ухил не повинен перевищувати 10%, а підйомна площину в 9% вже є відхиленням від норми, так як людина з обмеженими можливостями без будь-чиєї допомоги піднятися по ньому не зможе.

Які бувають види?

Перш за все визначимо, які бувають види пандусів. Залежно від використовуваного матеріалу:

Також пандуси бувають:

Стаціонарні встановлюють біля входу в будівлю. Вони не прибираються. Відкидні використовуються, коли місце обмежене, і опускаються в разі потреби. Вони закріплюються на стіні проходу. Часто встановлюються в будинках, де установка стаціонарного буде заважати вільному проходу інших мешканців. Знімні встановлюють тимчасово, для подолання перешкоди в конкретний момент. Вони, в свою чергу, також бувають різних видів:

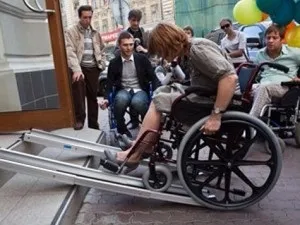

Розсувні телескопічні - дві аппарели, що розсуваються в довжину і в зібраному вигляді не займають багато місця.
Ролл-пандуси - варіант для тих, у кого зовсім мало місця. Завдяки спеціальному каркасу вони скручуються як килим.
Рампи - розкладна модель, яка використовується для того, щоб подолати пороги і інші невеликі височини.

Ще пандуси можна класифікувати на:

монолітні;
з опорою стінки;
з повною опорою на грунт або підсипку.

Як зробити своїми руками?

Визначення параметрів конструкції

Розрахунок ухилу пандуса для інвалідів.

Бетонний пандус - один з найбільш стійких видів. Вони бувають одномаршові (на один проліт) або многомаршевимі (з проміжними майданчиками). Це залежить від висоти підйому. Максимальна довжина однієї смужки не повинна перевищувати 9 метрів, тому не можна зробити одну довгу площину на велику відстань. Також враховується те, що максимальна висота маршу - 80 см. Виходячи з цього, розраховуючи розміри пандуса потрібно взяти до уваги майданчика на початку, в кінці пандуса, а також проміжні майданчики. При спорудженні пандуса важливо знати, що підйому не повинно нічого перешкоджати, наприклад, двері. Майданчики повинні бути достатніх розмірів, щоб вистачало місця для вільного розвороту коляски.

Мінімальна ширина площині пандуса повинна бути 1 м, якщо передбачено односторонній рух, і, відповідно 2 м, якщо двостороннє. Законом також передбачено обов'язкове пристрій бортиків на пандусі, щоб колеса коляски не стрибали з поверхні. Їх мінімальна висота - 5 см. Для безпеки і зручності пересування пандусом, його обладнають поручнями з обох сторін. Поручні повинні бути розташовані по всій довжині, їх висота повинна враховувати потреби дітей і дорослих. Тому перила розташовують на висоті 50 см - для дитини і, відповідно, 70, 90 см - для дорослого.

розрахунок пандуса

Перш ніж приступити до робіт, потрібно підготуватися, зробити всі необхідні розрахунки і виміри, тобто скласти проект. Згідно з нормативами, висота пандуса повинна ставитися до довжини в розрахунку 1:12. Це означає, що для спорудження конструкції висотою 1 метр потрібно зробити її довжиною в 12 метрів, а при висоті 1,2 метра - в 15 метрів. Однак згідно з нормами робити так заборонено, тому потрібно розділити його на 2 маршу однакової довжини - по 7,5 метра, майданчик між маршами буде на висоті 0,6 метра (h1 / 2 = 1,2 / 2)

Розмір майданчика між маршами візьмемо 2 м2. Виходячи з цього потрібна l1 17 м2 (15 м і 2 м майданчик).

V1 = 1/10 s = 1/10 17 м2 = 1,7 кубометра.

V2 = h1 * l1 = 1, 2 * 15 = 18 м2 * ½ товщина цегли (0,125 м) = 2,225 кубометрів.

m = 2, 25. 0,002 = одна тисяча сто двадцять п'ять штук.

Так само визначаємо обсяг використовуваної насипання (9 м3) і необхідну довжину прутів арматури (243 погонних метра):

площа - s;
висота пандуса - h1;
висота площадки - h2;
довжина плити - l1;
обсяг бетону - v1;
обсяг стінок - v2;
кількість цеглин - n.

послідовність робіт

Крок 1. Робимо розмітку під спорудження шнурами і кілочками. При цьому враховується внутрішня ширина майбутньої конструкції.

Крок 2. Заливаємо фундамент під стіни.

Крок 3. Здійснюємо розтяжку і виставляння ухилу.

Крок 4. Займаємося викладання цегляних стін. Після цього вичікуємо близько місяця.

Крок 5. Засипаємо відстань між стінками.

Крок 6. Потрібно зробити захисну прошарок між засипанням і бетоном (часто використовують поліетилен).

Крок 7. арміруя спорудження.

Крок 8. Робимо отбортовку.

Крок 9. Виробляємо бетонування. Залити краще бетон марки не нижче М300 від низу до верху. Так як верхній шар буде сохнути швидко, його змащують водою, щоб все засихало рівномірно. Якщо після його повного висихання з'являються тріщини, їх можна виправити цементним стягуванням.

Крок 9. Робимо установку перил.

Крок 10. Покриваємо конструкцію бруківкою або іншим матеріалом.

Установка пандуса - справа необхідна. За пандусу пересувається не тільки людина з обмеженими можливостями, а й люди з колясками. Це як мінімум зробить зручніше відвідування того чи іншого будинку. Перш ніж залити конструкцію, спорудження, треба визначитися, яке саме підійде найкраще. потім зайнятися розрахунками.

Якщо ви вибрали пандус з бетону, то вищевикладені інструкції допоможуть все розрахувати.
