Виправлення труб, валів і кутової сталі на ручному гвинтовому пресі
Практикум по слюсарним роботам
У тому випадку, коли сила удару молотком не забезпечує виконання правки, застосовують ручні гвинтові преси, за допомогою яких можна виконувати операції з виправлення труб, валів, смуговий і кутової сталі. Роботу по виправленню виконують двоє робітників: один обертає маховик преса, а інший встановлює і утримує виправляти заготовку і контролює якість правки.
Навчальне завдання 1 по виправленню труб і валів виконується в наступній послідовності.
1. На столі преса встановлюють дві призми, на яких розміщують вигнутий вал або трубу так, щоб призматичний наконечник на штоку преса знаходився на місці найбільшої кривизни (рис. 61, а). Щоб уникнути вм'ятин між наконечником і валиком поміщають прокладки.

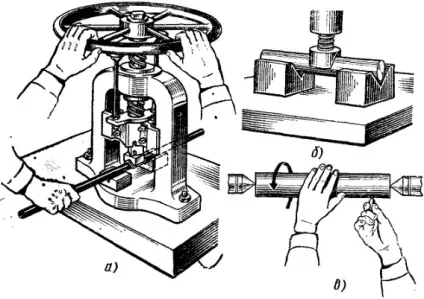

Мал. 61. Виправлення труб і валів на ручному гвинтовому пресі:
а - прийом роботи; б - положення наконечника на гвинті; в - перевірка валика в центрах
2. Маховик плавно врашают і підводять наконечник гвинта до місця вигину. Потім гвинтом натискають на виправляється вал до тих пір, поки він виправиться. Надмірні зусилля при правці можуть викликати зворотний вигин вала або труби, що ускладнить подальшу правку.
3. Після зняття вала (труби) якість правки можна перевірити наступним чином:- на око - при повороті валика навколо осі;
- по просвіту - шляхом прокатування валика по повірочної плиті;
- в центрах за допомогою крейди (рис. 61, в).
Навчальне завдання 2 по виправленню кутовий стали виконують наступним чином.
1. Призму встановлюють на столі преса. У призму закладають деформовану заготовку куточка, між полицями якого встановлюють загартовані сталеві валик (рис. 62, а).

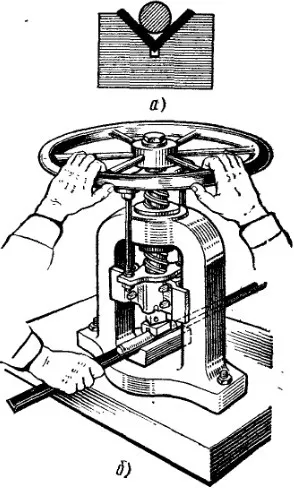

Мал. 62. Виправлення куточка на ручному пресі:
а - положення валика в куточку; б - прийом роботи
2. Обертають гвинт преса і натискають призматическим наконечником на валик. Валик, обтиску вигнуті місця полиць куточка на кутових поверхнях призми, надає куточку правильну форму (рис. 62, 6).
При великій кривизні вигину куточок з валиком переміщують по кутовий виїмку призми і тиском гвинта відновлюють правильну форму куточка.
3. Правку закінчують при досягненні прямолінійності полиць по довжині на око або на плиті на просвіт, а поперечне розташування полиць - по косинці.
Навчальне завдання 3 з рихтування загартованих деталей.
Після гарту (термічної обробки) сталеві деталі в деяких випадках коробляться, спосіб правки загартованих деталей називається рихтуванням. Рихтування виконують на плоскій чавунній або сталевій плиті, застосовуючи молоток з загартованої і закругленою вузькою стороною бойка
Рихтування виконують в такій послідовності.
1. На ліву руку надягають рукавицю. У праву руку беруть молоток, в ліву - загартовану смугу і приймають робоче положення.
2. Смугу розташовують на правильній плиті так, щоб її площину лежала иа плиті увігнутою стороною вгору.
Мал. 63. Прийом рихтування загартованих деталей
3. Удари молотком наносять поперек площині в місці зіткнення смуги з плитою (рис. 63), так як при поганому приляганні в момент удару молотком можлива віддача удару в ліву руку. Удари молотком наносять, починаючи від краю згину і поступово наближаючись до його середини. Необхідно регулювати силу удару в залежності від товщини смуги і величини її кривизни; чим більше викривлення і чим товще смуга, тим сильніше повинні бути удари. У міру виправлення смуги слід послабляти силу удару. Під час нанесення ударів молотком навчається повинен дивитися тільки на місце удару.
