Пристрій монолітного залізобетонного пояса

Після того, як ви закінчили влаштування фундаменту з бетонних блоків або виклали його з бутового каменю, необхідно вип

олніть монолітний залізобетонний пояс. Деякі малодосвідчені забудовники, не розуміючи значення монолітного пояса, не роблять його, намагаючись на цьому заощадити. І це - непрощенна помилка! Монолітний залізобетонний пояс вашого будинку - це свого роду міцний і надійний ремінь на ваших брюках, який, незалежно від того, як і де ви розірвете штани, відірвете гудзик або «блискавку», утримає їх на вас в будь-якій ситуації! (Чому - то ось така асоціація мені прийшла в голову! 🙂 Головне завдання такого пояса - забезпечити міцність фундаменту в разі локальної просадки грунту під ним. Крім того, такий пояс з'єднує весь фундамент в одне ціле, що надає йому додаткову просторову жорсткість.

Мінімальна висота монолітного залізобетонного пояса - 200 мм. Як правило, він виконується на всю ширину фундаменту, тому що так набагато легше і простіше встановлюється опалубка для монолітного пояса. Від якості опалубки безпосередньо залежить якість монолітного пояса. Раніше опалубка для монолітного залізобетонного пояса виконувалася з обрізних дощок товщиною 40 мм. Матеріал непоганий, в принципі, для будівництва одного будинку його може вистачити. І все ж якість лицьової поверхні пояса при такій опалубці виходить невисока. Найкраще для опалубки використовувати вологостійку фанеру або ДСП. Уже кілька років ми виготовляємо опалубку для монолітного пояса саме з вологостійкої ДСП. Розрізавши лист, який має розміри 2500х1250мм, уздовж на дві рівні частини, потрібно посилити отримані заготовки розміром 2500х620мм дерев'яною рейкою перетином 40х40 або 50х50мм, закріпивши її по периметру саморізами 3,5х55мм. Також для того, щоб середина опалубних щитів з часом не прогиналася від підвищеної вологості, потрібно зміцнити її декількома короткими рейками такого ж перетину. Перед установкою таких щитів опалубки їх потрібно кожен раз розкривати будь-яким водовідштовхувальним складом. Найпростіший варіант - використовувати відпрацьоване моторне масло.

Встановлюємо ми такі щити опалубки за допомогою

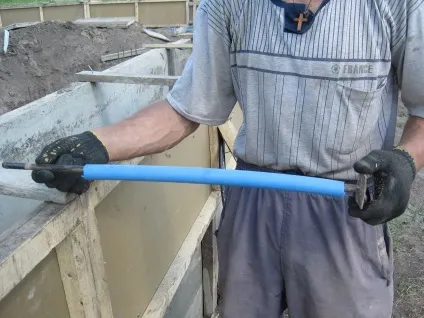

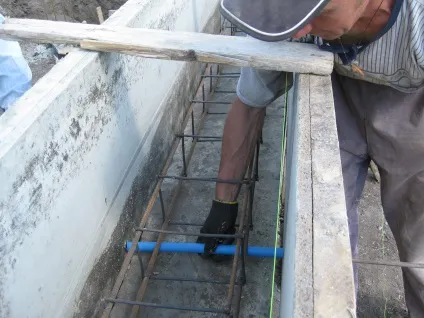

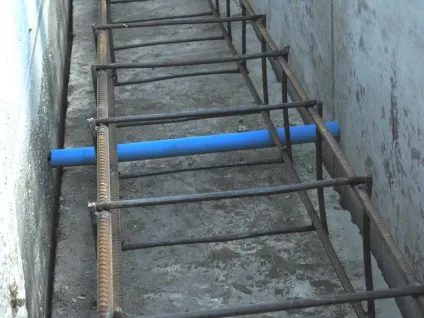

металевих шпильок діаметром 12-16мм. Довжина таких шпильок повинна перевищувати не тільки ширину майбутнього пояса, але і товщину опалубки. До отриманого розміру необхідно додати ще 40-50мм - для гайок і шайб. За допомогою такої шпильки ми стягуємо два щита між собою, а для того, щоб точно витримати необхідну ширину монолітного пояса і легко витягти шпильку після схоплювання бетону, застосовуємо вкладиші з найдешевшої водопровідної пластикової труби діаметром 16-20мм. На фото все, що я намагаюся пояснити на словах, можна розглянути і зрозуміти принцип установки опалубки для монолітного пояса цим способом. Встановлюють шпильки в два яруси: нижній ярус укладається прямо на фундамент, під нижню арматуру каркаса, при цьому пластикова трубка служить своєрідним гарантом обов'язкового 20-ти мм захисного шару бетону для арматури. Верхній ярус шпильок розташовується прямо над нижнім ярусом. Залежно від висоти пояса, для верхніх шпильок, якщо вони будуть вище бетону, вкладиші з трубок можна не застосовувати.

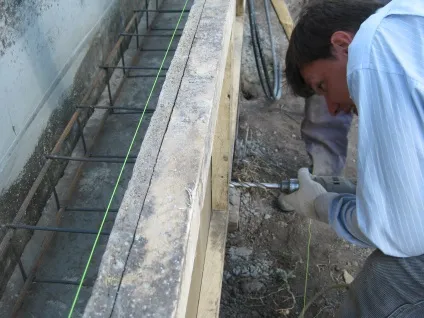

Для щита довжиною 2500 мм потрібно шість таких шпильок. Отвори під шпильки найкраще робити в вертикальних рейках посилення

щитів опалубки. В цьому випадку щити прослужать вам значно довше. Я пишу «шпилька», хоча насправді для такого кріплення підійде металевий прут потрібного діаметру з нарізаною з кожного боку різьбленням довжиною по 50 мм. Як варіант, можна виготовити шпильку з різьбленням тільки з одного боку, закріпивши з іншого боку заглушку з будь-якого матеріалу.

Цей спосіб установки опалубки дуже зручний тим, що не вимагає великої кількості додаткового дерев'яного кріплення для закріплення щитів. Залежно від висоти пояса, будуть потрібні тільки кілька підкосів, щоб забезпечити вертикальність встановленої опалубки. Арматурні каркасиі сітки найкраще зв'язати за допомогою в'язального дроту, але можна також виготовити з допомогою зварювального апарату. Висота каркаса повинна бути менше висоти пояса на 40мм. Каркас монолітного залізобетонного пояса виготовляють з арматури А-III діаметром 10-14мм, яку мають у своєму розпорядженні в два яруси. Для стіни шириною 400мм досить по три стержні арматури в двох ярусах. Як монтажної арматури можна використовувати дріт Вр-I діаметром 4-6мм.

Спочатку на стіну укладаються арматурні каркаси, після цього встановлюється опалубка. Нанести на опалубку позначку верху бетону пояса можна за допомогою нівеліра, гідрорівня або звичайного

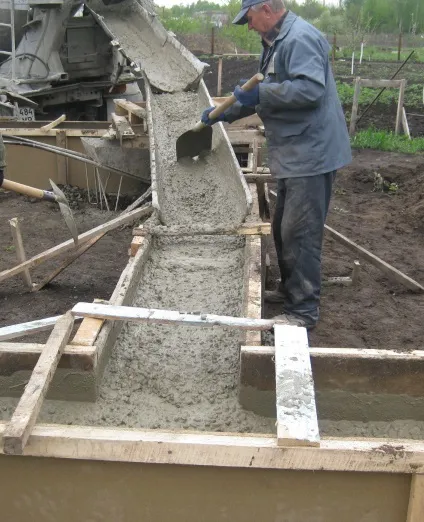

рівня, хоча останній можна застосовувати тільки при невеликій протяжності пояса. Стандартна марка бетону для монолітного залізобетонного пояса - М250. Укладати його в опалубку найкраще за допомогою глибинного вібратора, використання якого гарантує високу якість готового пояса. До речі, використання таких шпильок точно не дасть бетону розсунути опалубку. Якщо ви збираєтеся заливати монолітний залізобетонний пояс невеликої ширини, ці шпильки також можна використовувати, незалежно від їх довжини, вставляючи додаткові вкладиші із зовнішнього боку шпильки, щоб гайка змогла притиснути зовнішній вкладиш до опалубки.

Після того, як ви знімете опалубку, на його поверхні буде видно тільки торець трубки з отвором. Заповнивши її монтажною піною або просто розчином, можна вважати влаштування монолітного залізобетонного пояса закінченим.

Якщо ви знаєте не менше зручний спосіб установки опалубки для монолітного пояса, прошу поділитися своїм досвідом. Якщо це стоїть спосіб, із задоволенням буду застосовувати його в своїй роботі!
