Пристрій димоходу для газового котла з фото і відео прикладами

Як відомо, одним з найбільш доступних в плані вартості видів опалення сьогодні є варіант обігріву на газу.
Остаточно визначившись з тим, який тип котла буде застосовуватися, потрібно ретельно продумати те, як саме обладнати систему виведення продуктів згоряння так, щоб це було максимально безпечно і не шкодило екології в будинку.

Так, пристрій димоходу для газового котла - це дуже непростий процес почасти й тому, що вимоги до димоходів газових котлів різних служб є дуже високими, тому до такої роботи слід підходити особливо уважно і перед цим обов'язково виконати всі необхідні розрахунки.

Оптимальні розміри димоходу

Правильно розрахувати відповідний розмір для димової труби можна буде тільки після того, як котел опалення вже встановлено.

Найкраще орієнтуватися на круглу форму перетину, але вона також може бути і прямокутної. Всі розрахунки корисної площі повинні проходити за наступним принципом: периметр зсередини конструкції потрібно помножити на довжину конструкції. При цьому важливо, щоб цей параметр був більше, ніж внутрішня площа котла.

Для всіх розрахунків буде потрібно взяти за основу внутрішній діаметр труби, який зазвичай вказується виробником. Якщо такої інформації немає, то потрібно відняти параметр товщини стінок з зовнішнього трубного діаметра, що дозволить отримати необхідний внутрішній розмір димоходу. Формула є наступною: S = π * d внутрішній * L (L - довжина димоходу, d - діаметр).

Варто пам'ятати, що діаметр конструкції повинен мати ті ж показники, що і патрубка відводу котла, як варіант - трохи більшим, але ніяк не меншим. Подібний пристрій димоходів для газових котлів дозволить уникнути яких би то не було проблем при підключенні труби до обладнання.
Те, який показник буде мати висота монтируемой труби, залежить від того, де вона буде розташовуватися по відношенню до коника споруди. Дуже важливо правильно розрахувати цей параметр, щоб всі продукти горіння безперешкодно виходили назовні і не проникали всередину будинку. При наявності будь-яких примикають до даху будинку будівель трубу димоходу обов'язково слід вивести за їх межі.

Особливості розрахунку довжини димової труби

Визначившись з потрібним діаметром димоходу, його довжиною і площею, іноді може вийти так, що параметр площі буде меншим у порівнянні з внутрішньою площею котла опалення (докладніше: "Діаметр димоходу для газового котла - схема і розрахунок розмірів"). А в тому випадку, якщо зробити трубу довше, це однозначно призведе до перевитрати матеріалів, так як площа конструкції буде вже надлишкової.

Щоб вирішити цю проблему, необхідно збільшити трубу в довжину, при цьому не роблячи її діаметр великим. Після того, як всі необхідні розрахунки проведені, можна сміливо приступати до установки димоходу для газового котла.

Варіанти розташування димоходу

Ще до початку всіх монтажних робіт вкрай важливо вирішити, де саме буде розташовуватися в будинку.

Всього існує два основні варіанти його розташування:

всередині будинку;
зовні будівлі.

Вибираючи той чи інший варіант, слід пам'ятати, що в разі розташування труби всередині будинку їй будуть забезпечені максимально сприятливі умови, а при монтажі димоходу для газового котла за межами споруди дуже важливо обладнати конструкцію шаром теплоізоляції, щоб димар не промерзав в холодну пору року.

При дотриманні цих заходів димохід зможе функціонувати без всяких проблем, а в процесі його експлуатації не виникне ніяких проблем.

Принцип установки димоходу для газового котла

Це робота є дуже трудомісткою і займає чимало часу, проте для обладнання якісної і надійної конструкції доведеться пожертвувати своїм часом (прочитайте також: "Монтаж газового котла своїми руками - робимо правильно").

В процесі монтажу димаря дуже важливо пам'ятати про нескладному алгоритмі роботи, відповідно до якого і повинна встановлюватися система:

Для початку слід уважно виконати збірку всіх складових труби.
Після цього на ділянках проходження конструкції через комунікації будинку потрібно змонтувати особливі деталі проходу.
Ще один важливий момент - ізолювання тих частин системи, які безпосередньо стикаються з горючими речовинами.

До основних функціональних частин димарів прийнято відносити наступні:

перехідник, що з'єднує котел опалення з трубою димаря;
трійник, оснащений особливим штуцером, розташованим знизу. Цей елемент покликаний видаляти весь з'являється конденсат;
кронштейн і стіновий хомут в якості основних кріпильних деталей;
патрубок проходу;
спеціальні відводи, монтовані на відстані не більше 2 м безпосередньо від початку труби, в іншому випадку з'являється можливість зниження сили тяги обладнання;
конічний наконечник вгорі труби, причому форма повинна бути саме такою, а не плоскою або будь-якої іншої. Також забороняється монтаж будь-яких схожих елементів на зразок парасольок і дефлекторів. Але при бажанні такий наконечник можна і не встановлювати.

До конструкції димоходу для газового котла пред'являється дуже велика кількість вимог, при цьому тільки їх повне дотримання дозволить обладнати надійну, безпечну і стабільно працюючу систему.

До цих норм монтажу можна віднести наступний список:

максимально допустимий ухил частин димоходу - 30 °;
відгалуження в бік не повинно бути більше 1 м;
поперечний переріз конструкції не повинно мати жодних звужень і відчутних виступів;
колін труби має бути не більше трьох, при цьому важливо, щоб радіус заокруглення перевищував діаметр самої труби;
на місці поворотів димоходу вкрай важливо обладнати спеціальні отвори і люки, призначені для чистки системи і видалення з неї накопиченого конденсату;
в тому випадку, якщо димохід має прямокутну форму, то його сторони не повинні мати витягнутий вигляд;
з низу систему потрібно оснастити капельником і ревізією;
деталі конструкції ні в якому разі не повинні прогинатися;
коліна труби потрібно одягати один на одного не менш ніж на половину її діаметра;
елементи з'єднання повинні щільно стикуватися один з одним і не мати ніяких зазорів;
на ділянці проходження димоходу через покрівлю будинку з'єднань бути не повинно;
мінімальний ухил по відношенню до газового котла - 0,01 °;
важливо домогтися того, щоб внутрішня поверхня труби була гладкою і не мала шорсткостей і нерівностей;
максимальна сумарна довжина горизонтальних ділянок димоходу в готових спорудах - 6 м, в недобудованих - 3 м;
трохи нижче трійника потрібно обладнати особливий простір довжиною мінімум в 25 см, іменоване кишенею, щоб безперешкодно чистити трубу;
необхідно розташувати конструкцію так, щоб вона перебувала не менш ніж в 25 см від поверхні будинку, а в тому випадку, якщо використовуються в системі матеріали не є горючими - 5 см;
там, де димова труба перетинає ті ділянки будівлі, які не отримує обігріву, потрібно передбачити теплоізоляцію;
щоб відведення продуктів згоряння проходив максимально безпечно, слід оснастити систему спеціальними заслінками, які називали шиберами і здатними легко відкриватися і закриватися;
в тому випадку, якщо механізм оснащений стабілізатором тяги, то встановлювати заслінки буде не потрібно.

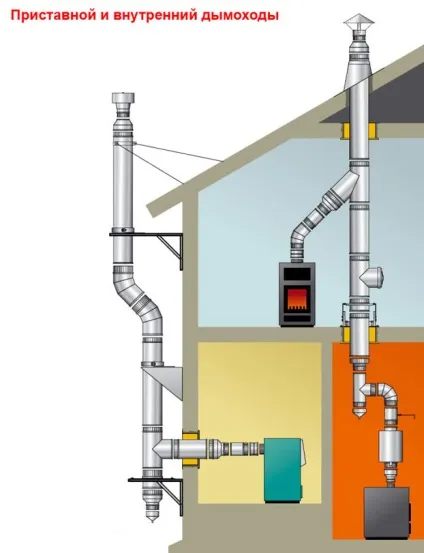

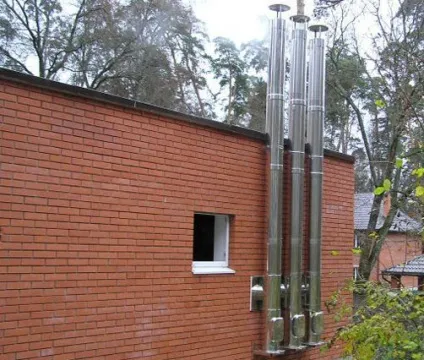

Пристрій димоходу за межами будівлі

Щоб правильно виконати монтаж системи димоходу поза споруди, потрібно дотримуватися певних правил:

По-перше, до патрубку, що йде від котла, потрібно приєднати елемент проходу, що йде крізь стіну. Перед тим як виконати в стіні отвір, потрібно правильно розмітити поверхню.
Після облаштування отвору димохід потрібно вивести назовні. При цьому окрему увагу потрібно приділити якісної ізоляції монтируемого ділянки труби і отвори.
Потім влаштовується трійник, оснащений ревізією, і одягається заглушка.
Монтується труба за допомогою поступового нарощування кількості її частин, а потім конструкція фіксується до стіни будівлі за допомогою кронштейнів з дотриманням кроку мінімум в 2 м.
З'єднання ланок вкрай важливо оснастити хомутами для посилення, які, в свою чергу, стягуються болтами, як варіант - за допомогою дроту.
Нагорі труби рекомендується обладнати спеціальний наконечник, який іменує форму конуса.
Правильним рішенням буде покрити конструкцію фарбою, стійкою до високих температур, здатної до того ж запобігти появі на трубі корозії.

Якщо в якості основного матеріалу для системи виступають сендвіч-труби, то теплоізоляція не знадобиться, а в будь-якому іншому випадку конструкцію поза домом рекомендується оснастити утеплювачем.

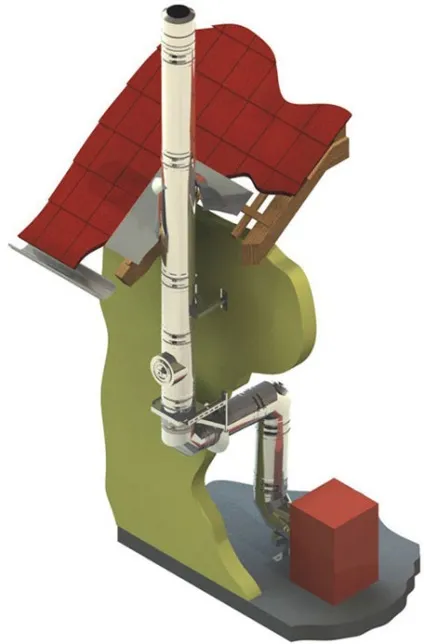

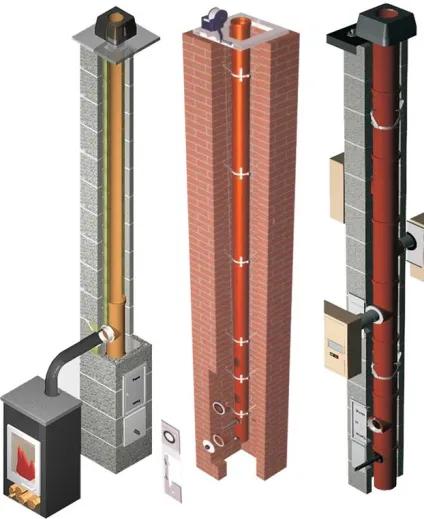

Монтаж димоходу всередині будинку

Перш ніж встановлювати димохід всередині приміщення будинку, потрібно виконати ряд підготовчих заходів. Починати потрібно з нанесення розмітки, відповідно до якої будуть виконані необхідні отвори під димохід в стелі і даху. Всі параметри потрібно ретельно перевірити кілька разів, щоб вони збігалися з габаритами патрубка проходу. Далі вирізається отвір для труби потрібного діаметра.

Безпосередньо монтаж труби в будинку повинен проходити за наступним принципом:

Від котла повинен відходити патрубок, який з'єднується з перехідним адаптером.
Потім до отриманого механізму потрібно приєднати трійник і призначену для чищення труб ревізію, далі потрібно закріпити лист стали і зафіксувати головний кронштейн.
У процесі нарощування труби можна використовувати елементи, іменовані колінами.
У тих місцях, де димар проходить крізь стелю, потрібно застосовувати спеціально призначений патрубок.
Труба оснащується листом з оцинкованої сталі, при цьому її отвір повинен бути трохи більшим порівняно з отвором труби. Лист кріпиться до стелі з двох сторін.
Посилити всі з'єднання конструкції можна, обтянув їх хомутами, для надійності стягнутими за допомогою дроту або звичайних болтів.
Фіксація труби виконується за допомогою хомутів, закріплених на стіні з кроком в 2 м, а також кронштейнів на відстані 4 м один від одного.
Завершується процес монтажу установкою вгорі конструкції особливого наконечника конусоподібної форми, здатного захистити конструкцію від потрапляння в неї опадів і небажаних частинок ззовні, а також не дає вітрі потрапити всередину.

Правила ізоляції димоходу для газового котла

Щоб конструкція димаря відповідала усім нормам безпеки, все її легко займисті елементи дуже важливо оснастити ізоляцією. Зробити це можна, покривши прохідний патрубок з усіх його сторін спеціальним матеріалом - фольгированним матом з базальту, обробленого стійкою до вогню мастикою. Периметр всього отвору в перекритті також рекомендується оснастити традиційним утеплювачем з мінеральної вати (прочитайте також: "Пристрій газового котла опалення та принцип роботи").
